18
DMX-Steuerung
DMX-Anschluss herstellen
– Schließen Sie die Maschine an einen DMX-Controller oder an
ein Gerät in der DMX-Kette an. Für den DMX-Anschluss sind 3-polige und 5-polige
XLR-Anschlüsse auf der Rückseite der Maschine angebracht.
DMX512-Adresse einstellen
– Drücken Sie die Taste [Menu], bis auf der Anzeige “DMX512
Add:” erscheint. Verwenden Sie die Tasten ▲
und
▼
, um die DMX-Startadresse
einzustellen. Die Maschine belegt 1 Steuerkanal. Die Startadresse ist der erste Kanal, auf
den die Maschine auf Signale vom Controller reagiert. Achten Sie darauf, dass sich keine
Kanäle überlappen, damit die Maschine ordnungsgemäß gesteuert werden kann.
DMX-Steuerfunktionen
Kanal DMX-Wert Funktion
1
0
– 5
aus (kein Ausstoß )
6
– 255
Ausstoß regulierung (50
– 100 %)
maximaler Ausstoß (100 %)
im 2-sekündigen Jet-Spray-Betrieb

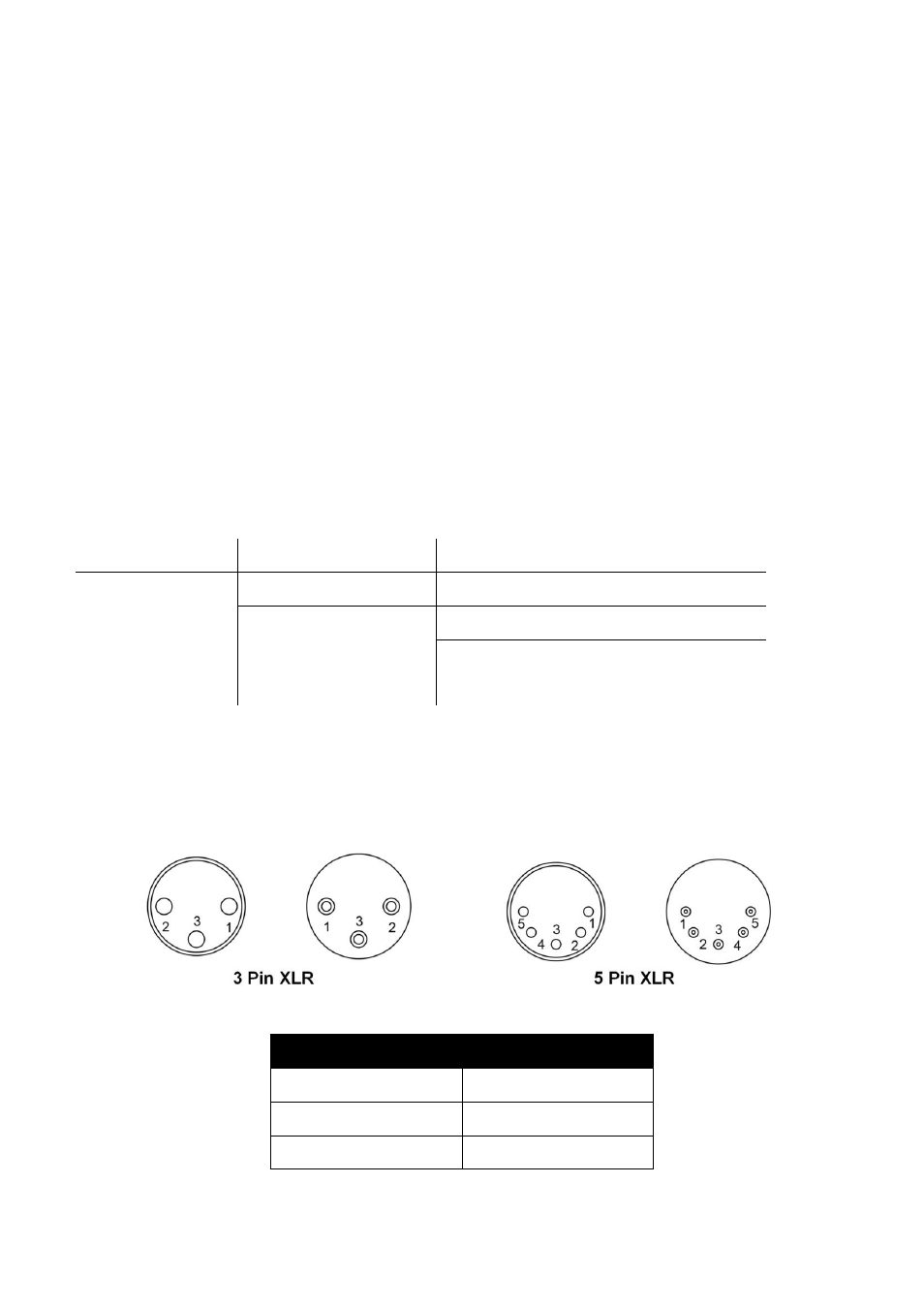

Belegung der DMX-Anschlü sse
Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss.
Die nachfolgende Grafik zeigt die Belegung der Buchsen.
Kontakt Funktion
1 Masse
2 Data-
3 Data+
