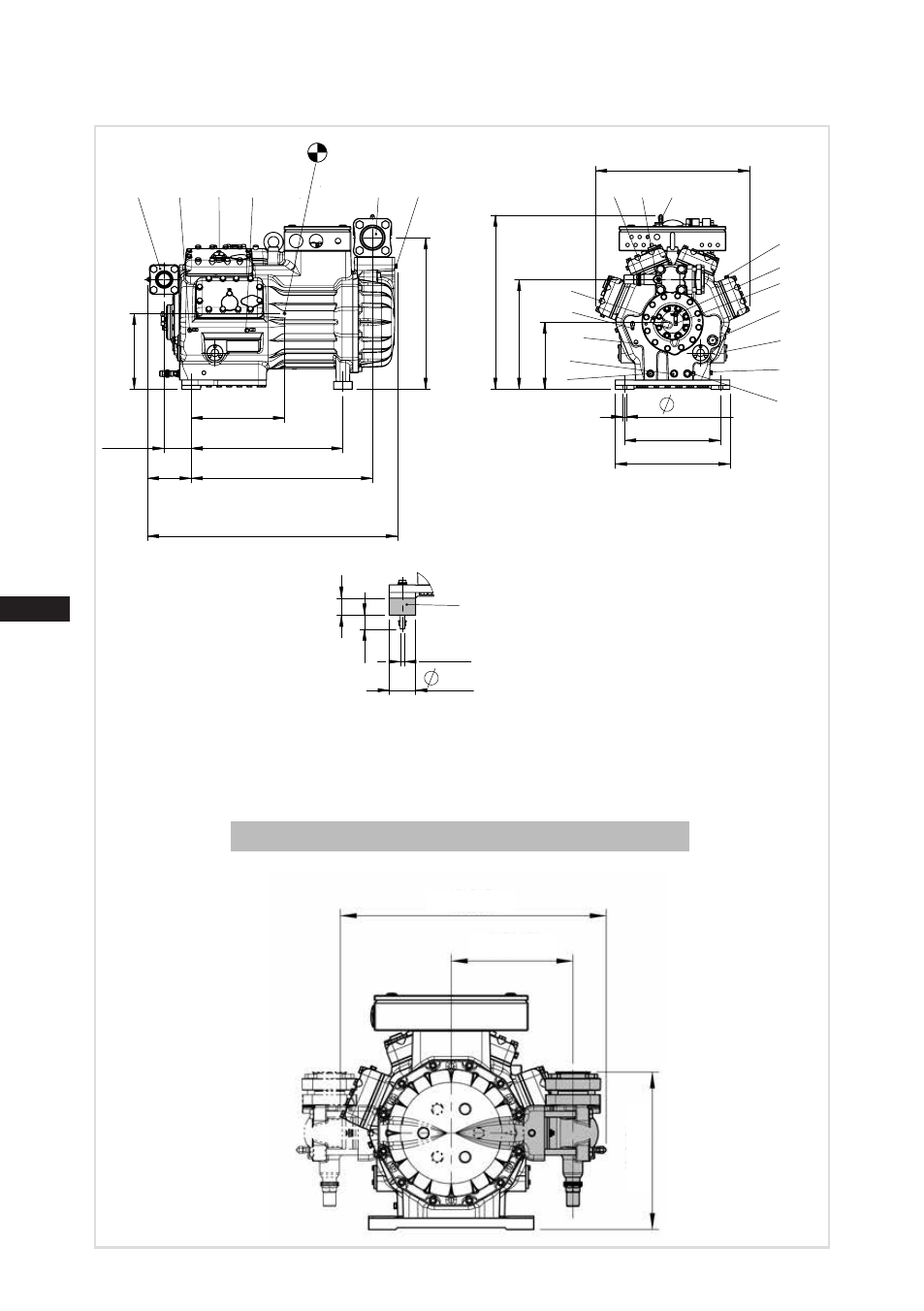

10| Dimensions and connections
Suction connection on the side left or right 90°
Fig. 32
692
317
4
11
252
4x 13,5
430
ca.655
ca.580
360
412
J
K,O
D
P
E
C
H
ÖV1
Q
D1
L
F
B B1 A1
570
100
ca.940
569
680 163
ca.
285
ca.350
SV DV A2 B A N
70
M12 37
45
Schwingungsdämpfer
Vibration absorbers
1.0850-14405.0 0s
Halbhermetischer Verdichter HG / Semi-hermetic compressor HG
Massenschwerpunkt
Centre of gravity
Änderungen vorbehalten
Subject to change without notice
Maße in mm
Dimensions in mm
X
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile Nr. /
part-no.
HG8/2470-4 14400 HG8/2830-4 14402 HG8/3220-4 14404
HGX8/2470-4 14406 HGX8/2830-4 14408 HGX8/3220-4 14410
HG8/2470-4 S 14401 HG8/2830-4 S 14403 HG8/3220-4 S 14405
HGX8/2470-4 S 14407 HGX8/2830-4 S 14409 HGX8/3220-4 S 14411
HG8/2470-4 HC 10918 HG8/2830-4 HC 10919 HG8/3220-4 HC 10920
HG8/2470-4 S HC 10921 HG8/2830-4 S HC 10922 HG8/3220-4 S HC 10923
Anschlüsse /
Connections
SV
Saugabsperrventil, Rohr (L)* mm / Zoll
76 - 3 1/8"
Suction line valve, tube (L)* mm / inch
DV
Druckabsperrventil, Rohr (L)* mm / Zoll
54 - 2 1/8"
Discharge line valve, tube (L)* mm / inch
A
Anschluss Saugseite, nicht absperrbar Zoll
1/8“ NPTF
Connection suction side, not lockable inch
A1
Anschluss Saugseite, absperrbar Zoll
7/16“ UNF
Connection suction side, lockable inch
A2
Anschluss Saugseite, nicht absperrbar Zoll
1/4“ NPTF
Anschluss Saugseite, nicht absperrbar inch
B
Anschluss Druckseite, nicht absperrbar Zoll
1/8“ NPTF
Connection discharge side, not lockable inch
B1
Anschluss Druckseite, absperrbar Zoll
7/16“ UNF
Connection discharge side, lockable inch
C
Anschluss Öldrucksicherheitsschalter OIL Zoll
7/16“ UNF
Connection oil pressure safety switch OIL inch
D
Anschluss Öldrucksicherheitsschalter LP Zoll
7/16“ UNF
Connection oil pressure safety switch LP inch
D1
Anschluss Ölrückführung vom Ölabscheider Zoll
1/4“ NPTF
Connection oil return from oil separator inch
E
Anschluss Öldruckmanometer Zoll
7/16“ UNF
Connection oil pressure gauge inch
F
Ölablass
mm M22x1,5
Oil drain
H
Stopfen Ölfüllung
mm M33x2
Oil charge plug
J
Anschluss Ölsumpfheizung
mm M22x1,5
Connection oil sump heater
K
Schauglas
- -
Sight glass
L
Anschluss Wärmeschutzthermostat Zoll
1/8" NPTF
Connection thermal protection thermostat inch
N
Anschluss Leistungsregler
mm M45x1,5
Connection capacity controller
O
Anschluss Ölspiegelregulator
mm 3xM6
Connection oil level regulator
P
Anschluss Öl-Differenzdrucksensor
mm M20x1,5
Connection oil pressure differential sensor
ÖV1
Ölserviceventil Zoll
7/16" UNF
Oil service valve inch
Q
Anschluss Öltemperatursensor Zoll
1/8" NPTF
Connection oil temperature sensor inch
(L)* = Lötanschluss
(L)* = Brazing connection
F
E
D
C
A
F
E
D
C
4 1
A
B
5 6 7 8
1 2 3 4 5 6 7 8
Zeichn.-Nr. / Drawing no. :
B
3 2
110541
