A-142

Voltage Contr. Decay / Gate

System A - 100

doepfer

6

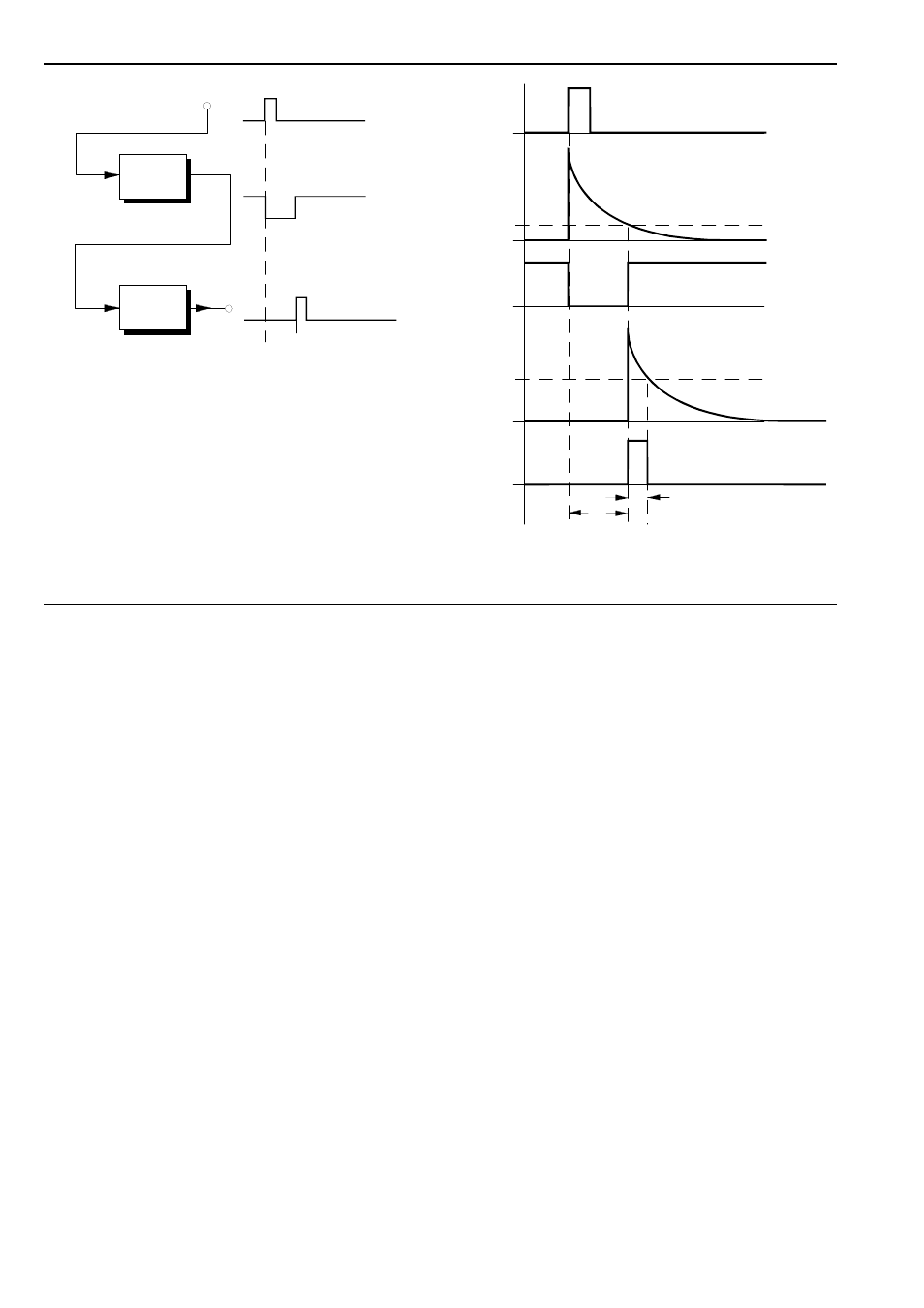

fig. 4: voltage-controlled trigger delay

This sort of patch for delaying a trigger signal is very
useful, for example, in producing delayed vibrato or
other modulation. For more suggestions of uses, look
at the user examples in the A-162 (Trigger Delay)
manual.

fig. 5: Signals for the voltage-controlled trigger delay

VCD 1

Trig. In

Inv. Gate Out

Trig. In

Gate Out

VCD 2

Trigger

Delay

0 V

0 V

0 V

0 V

Trig In
VCD 1

Env Out

VCD 1

Threshold

VCD 1

Inv. Gate Out

VCD 1

Gate Out

VCD 2

t

T

t

D

0 V

Env Out

VCD 2

Threshold

VCD 2
