INSTALACIÓN
INSTALACIÓN

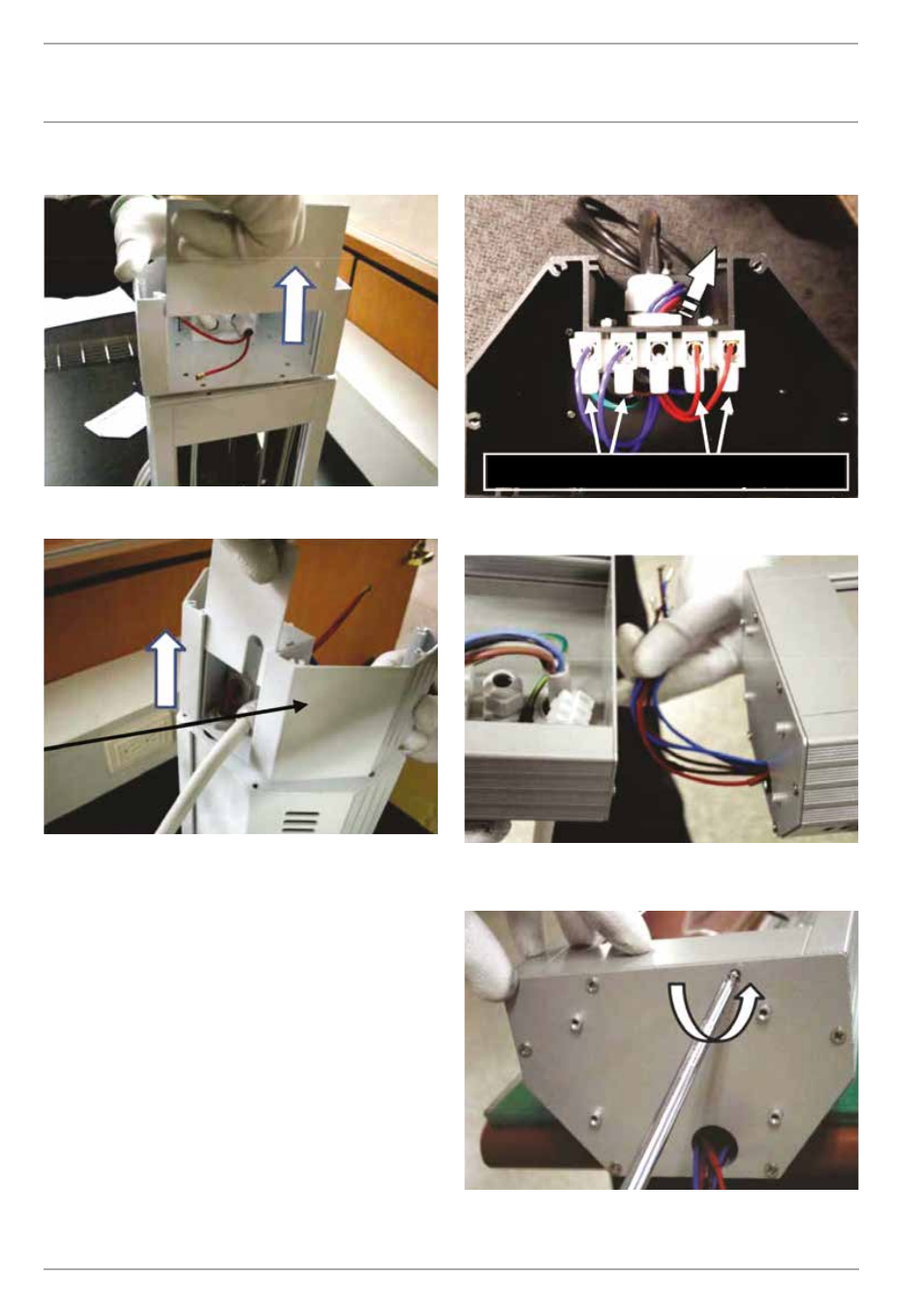

5. Deslice la placa frontal de la caja de conexiones hasta retirarla
de la caja de conexiones:
6. Deslice la placa de sujeción del cable de alimentación hasta
retirarla de la caja de conexiones (superficie superior):
7. Afloje los tornillos del bloque de terminales para retirar los
cables según sea necesario:
»
Los cables ROJOS están conectados a la Lámpara 1 (más cerca
de la caja de conexiones).
»
Los cables AZULES están conectados a la Lámpara 2 (extremo
más lejano respecto de la caja de conexiones).
»
No desconecte los cables del suministro eléctrico.
»
Afloje la abrazadera de sujeción roscada del conector
impermeable situada detrás del terminal de cables.
»
Tire de los cables para extraerlos a través del conector
impermeable y de la parte superior de la caja de conexiones:
8. Deslice los cables de la lámpara hasta extraerlos de la caja de
conexiones. Deje la caja de conexiones a un lado:
9. Retire la placa del extremo interior del calefactor: 6 tornillos
Phillips sujetan en su lugar la placa del extremo del cuerpo del
calefactor:
Afloje los tornillos como sea necesario
