INSTALL SUPPORT BRACKETS
INSTALE LAS ESCUADRAS-SOPORTES
1. Install large adjusting bolts into the support brackets.
2. Select matching pair of holes on bottom flange of cabinet, just past the outer edge of sill. Attach left and
right support brackets to bottom flange of cabinet with 2 Type F screws, ensuring that locations match.
3. Level cabinet by rotating the adjusting bolt. Cabinet should be level or have a 1/8" pitch toward the
outside.
4. Attach a SO” bracket on each side of the bottom of the cabinet with Type F screws to secure the cabinet
position in the window. If the window frame is wood, fasten the lower part of the brackets to the frame
with Type A screws.
1. Ponga los pernos ajustadores en las escuadras-soportes.
2. Seleccione 2 hoyos opuestos en el reborde inferior del caja, situados justo después del lado exterior de la
repisa. Ajuste las escuadras-soportes izquierda y derecha ai reborde inferior dei caja con 2 tornillos Tipo
F, asegurándose de ponerlos en hoyos exactamente opuestos.
3. Para nivelar el caja, déle vuelta al perno ajustador. El chasis debe estar a nivel, o puede tener una
inclinación de 1/8" hacia afuera.
4. Atornille los soportes angulares 90° de cada lado de la parte inferior del caja con tornillos Tipo F, para fijar
la posición del caja dentro de la ventana. Si el marco de la ventana es de madera, asegure la parte inferior
de los soportes al marco con tornillos Tipo A.

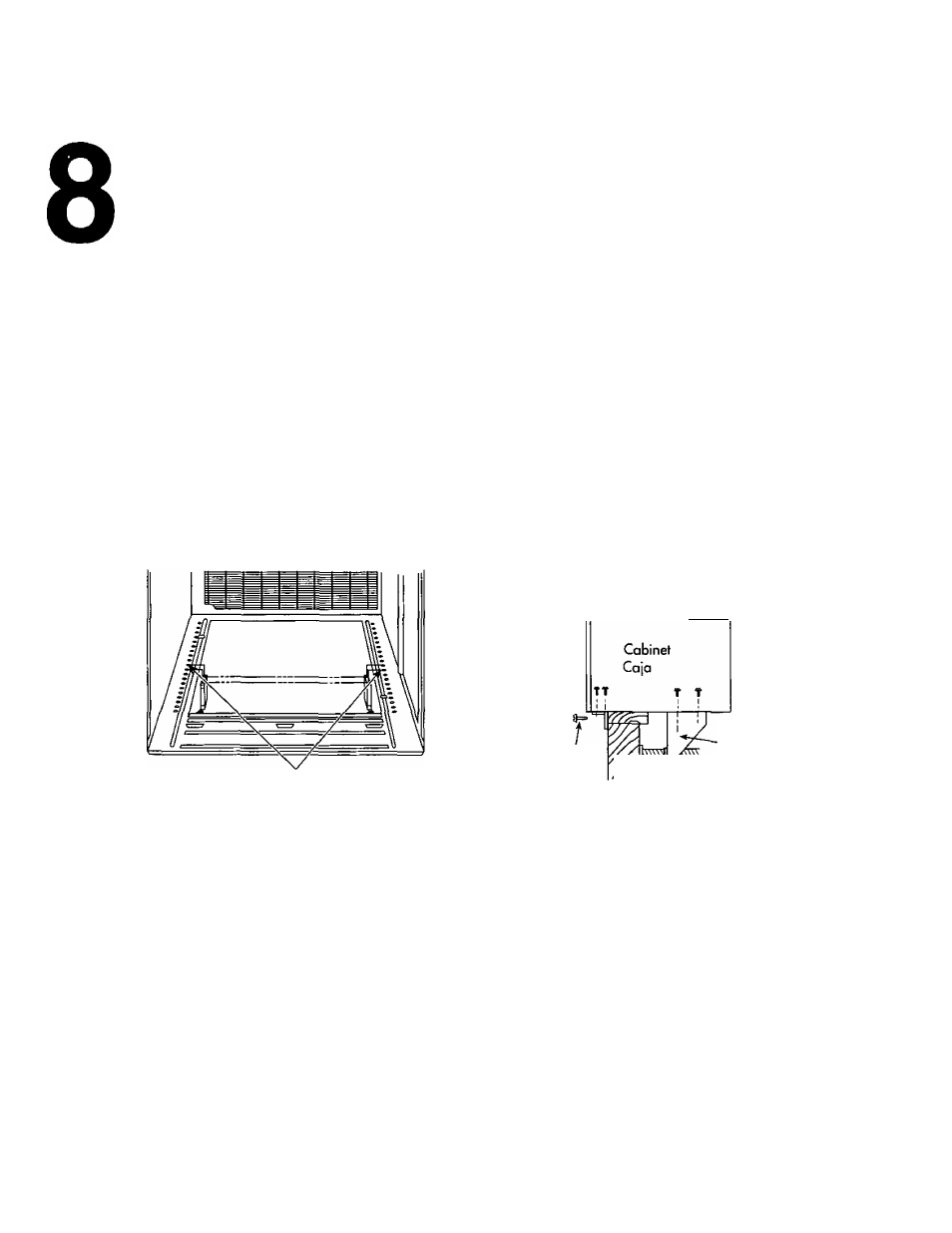

Window
^
Ventana
Sealing ribbon
Cinta de sellar
Outdoor
Exterior
Wood screw
A la Morco
Match holes for bracket support
Hoyos opuestos para escuadra-soporte
Support bracket
^
----- Escuadra soporte
^
Adjustable bolts
Perno ajustable
Pared
J
NOTE
Some
aluminium storm windows,
because of their design, require additional window preparation prior to installing
an air conditioner.
If the top of the bottom storm window frame projects higher than the room side window sill, it will be necessary to put
a spacer on the window sill to raise the air conditioner.
Nail or screw a piece of wood 3" wide to the window sill flush with the outside edge of the sill. This spacer must be
thick enough to raise the sill level slightly higher than the bottom frame of the storm window. After these steps have
been competed, follow the installation instructions above.
NOTA
Algunos "ventanas de aluminio para tormentas" debido a su diseño especial, necesitan de adaptaciones para poder
instalar un acondicionador de aire.
Si el lado de arriba de la parte inferior del marco de la ventana para tormentas está más arriba que el nivel de el
alféi zar del lado interior, será necesario colocar un espaciador en el alféizar para levantar el acondicionador de
aire.
Clave o atornille a el alféizar un pedazo de madera de 3 pulgadas de ancho para que quede a nivel con el borde
exterior de el alféizar. Este espaciador debe ser del grosor necesario para levantar el nivel de el alféizar ligeramente
por encima de la parte inferior del marco de la ventana. Luego de completar estos pasos, siga las instrucciones
indicadas anteriormente.
