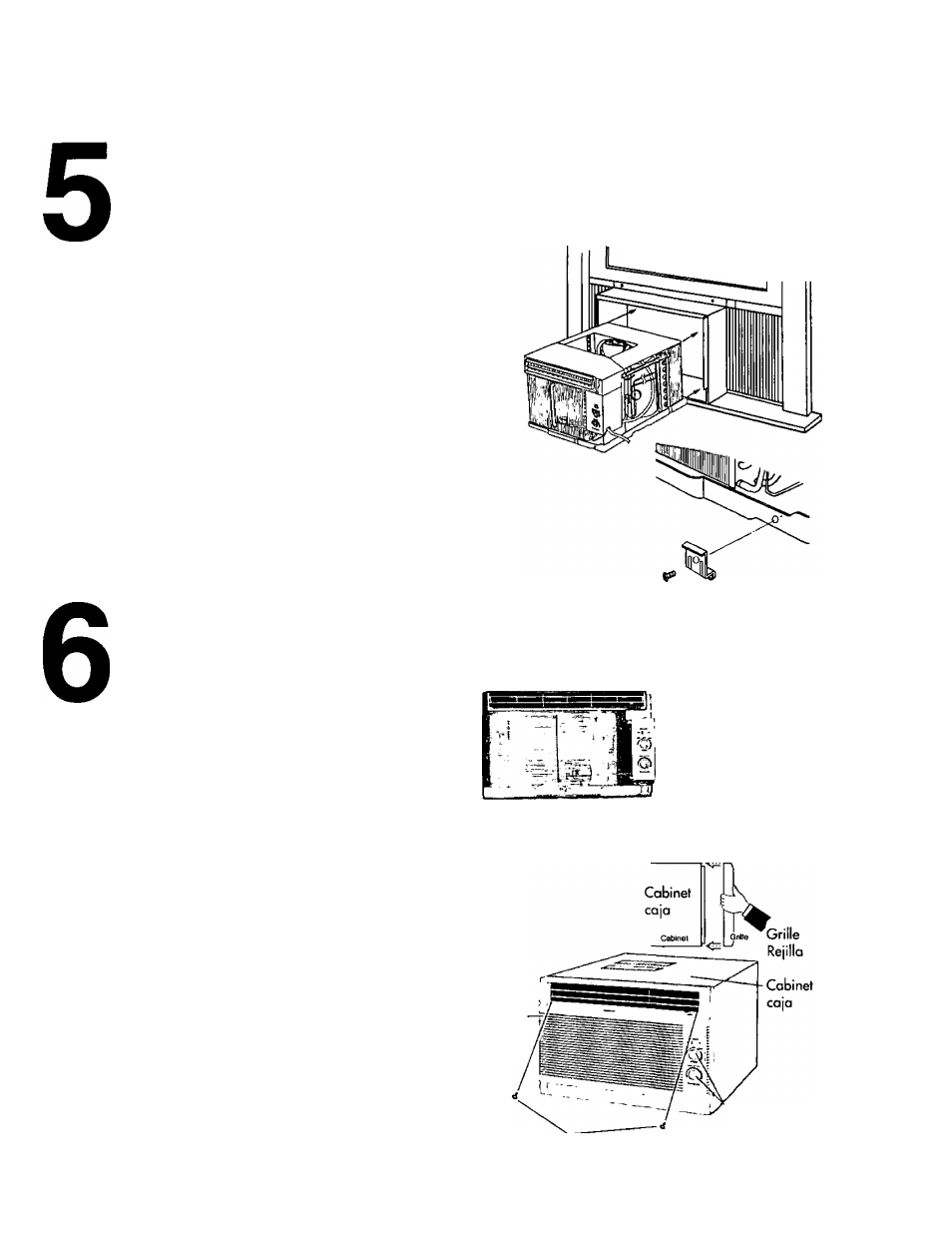

CHASSIS INSTALLATION INTO THE CABINET
INSTALACIÓN DEL CHASIS DENTRO DE LA CAJA
1.
1.
2
.
3.
slide the chassis into the cabinet. Reinstall the chassis
locking bracket into its original position (Inside the cabi­
net) and retighten the screw.
Fix the chassis grounding wire to the original position.
Installation of the front grille
Depending upon the location of the AC outlet, route the
AC cord to either left or right side while installing the
front grille.
Deslize el chasis dentro de la caja. Reinstale las ménsulas
de retención del chasis en su posición original {dentro
de la caja) y ajuste bien los tornillos.
Fije el tornillo de puesta a tierra del chasis en su posición
original.
Dependiendo de la ubicación de la toma de CA, dirija
el cable hacia la derecha o Izquierda mientras Ínstale la
rejilla frontal.
Window sash
Hoja móvil
yy
FRONT GRILLE INSTALLATION
INSTALACIÓN DE LA REJILLA FRONTAL
© Installation of the front grille.
Depending upon the location of the AC outlet,
route the AC cord to right or left side
while installing the front grille.
© Instalación de la rejilla frontal.
Dependiendo de la ubicación de la toma
de CA, dirija el cable hacia la derecha o
izquierda mientras instala la rejilla frontal.
© Place the two tabs of the top front grille in the
two slots of the cabinet.
© Inserte las dos lengüestas de la rejilla frontal
en las rendijas de la caja.
© Press on the lower right side of the cabinet and push
the front grille until it snaps into the tabs.
© Presione la parte derecha inferior de la caja y grille -
empuje la rejilla frontal hasta que las lengüetas Rejilla
encajen.
frontal
© Secure the front grille to the main chassis using
the screws provided.
0 Asegure la rejilla frontal a el chasis haciendo uso
de los tornillos provistos.
Th is figure shows
thé'AC cord routed
to the right si de
Esto figuro muestra
el cable de CA
dirijido hacía la
izquierda
To place the grille
Como instalar la rejilla.
Knob
Perilla
Screw
Tomillo
s
o
0
c»
C h
m
13
