2

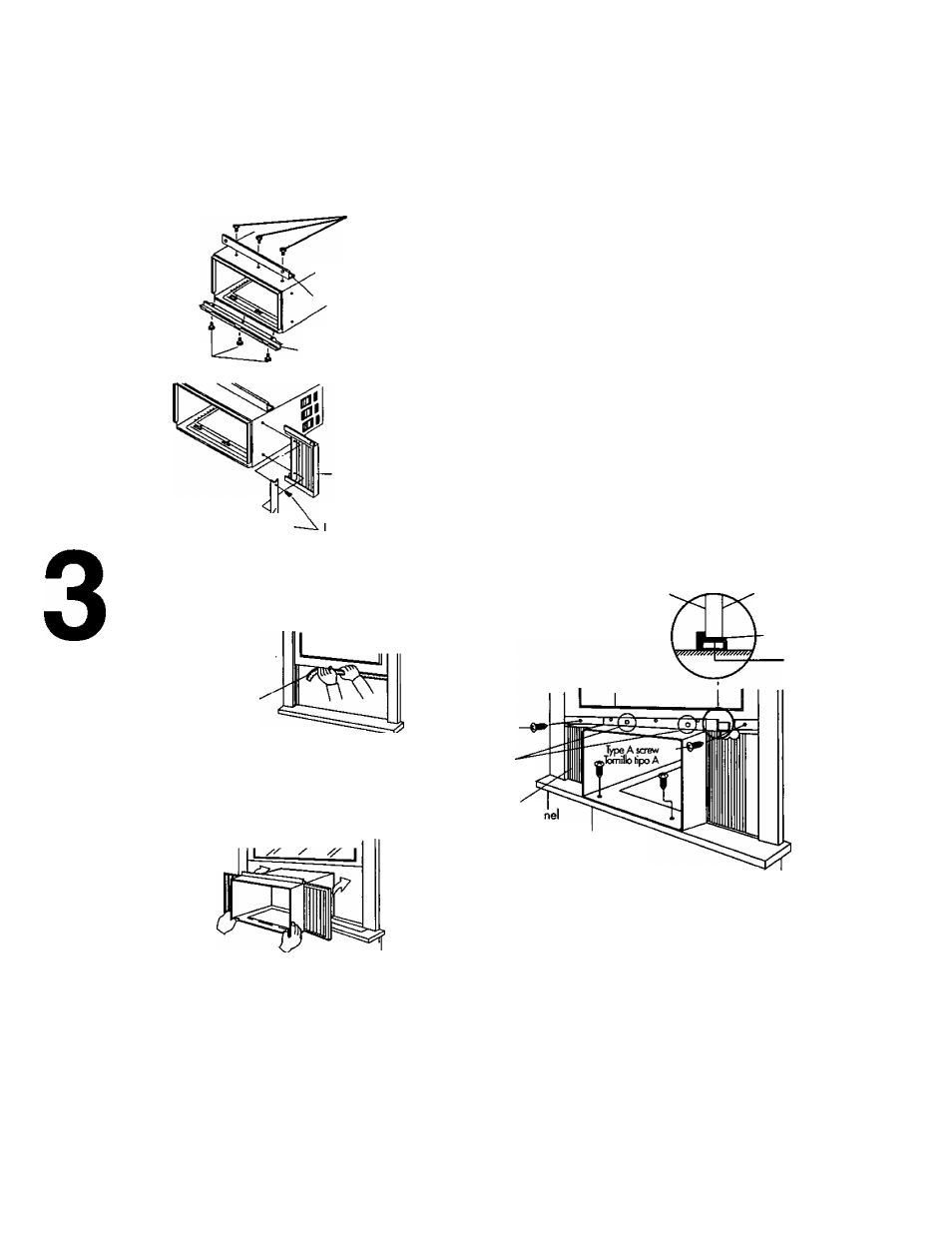

HOW TO ASSEMBLE THE EXPANDABLE PANELS
COMO ARMAR LOS PANELES EXPANSIBLES
Type B screw
Tornillo H
Hpo B
^pe C
Tornillo tipo
screw
C
Tpp angle
Angulo superior
bottom anale
Angulo inferior
Panel retainer
V^etenedor del panel
Expandable panel
Panel expansible
Type E screw
ornillo tipo E
Attach the top and bottom angles to cabinet using screws
type B (3 pcs) and screw type C (3 pcs).
Insert expandable panels to cabinet sides as shown.
Insert a panel retainer plate in the first fold of each ex
pansion panel and secure panels to cabinet using screw
type E {2 each).
(The panel retainers are packed in the folds of the expan
sion panels)
Fije e! ángulo superior a la caja utilizando tomillos de
tipo B (3 piezas) y tornillos de tipo C (3 piezas).
Inserte los paneles expansibles a los costados de la caja
corno se muestra.
Inserte la placa de retención de! zpanel dentro del primer
pliegue de cada uno de los panel extensible y fíjelos a la
caja usando los tomillos tipo E (2 cada uno).
(Las placas de retención del panel están empacadas en
los pliegues de los panel extensible)
CABDÍET INSTALLATION
INSTALACIÓN DE LA-CAJA
Inside of sasfi
Interior de !□
hoja móvil
Window sash
sealing ribbon
Cinta ae sellado
de la ho|a móvil
Cut the "Sealing Ribbon" to the proper
length, and attach it along the bottom
edge of the bottom window sash.
Corte la cinta
de sellar
del largo
apropiado y coloquela a lo largo de la
parte inferior de la ventana levadiza.
j
-
I
Type A screw
Tornillo Hpo A
Type D screw
Tornillo tipo D
Expandable po
Panel extensible
Outside of sash
Exterior de la hoja
móvil
Sealing ribbon
Cinta de sellar
Extension
frame
Marco de
extensión
Window sill
Antepecho
• Cabinet should be installed level or with
a very slight tilt from inside to outside,
o Et gabinete se debe instalar nivelado o
un poco inclinado hacia afuera.
Note: If a gap i$ existing between the unit and
window sash, you may use "Sealeri' supplied with
the installation kit for a better seal.
Nota: Si existiera un espacio entre la unidad y
la hoja de la ventana, puede usar el seílador que
está dentro del pagúete de instalación, para
obtener un mejor sellado.
Expand the extension frame fully into the grooves of the
window frame, secure extension frame left and right and
top mounting frame to the bottom of the window sash
using 4 screws type D and type A.
Secure the cabinet using wood screws type A.
Cut the window sash foam sea! to the proper size and
seal the opening between the top of inside window sash
and the outside window sash.
Expanded marco de extensión completamente dentro del
marco de la ventana, asegúrelo a la parte inferior de la
hoja de la ventana por la izquierda, a la derecha y por
la parte superior, usando 4 tornillos tipo D y tipo A.
Fije la caja usando los tornillos para madera tipo A.
Corte la cinta para sellar de la hoja de la ventana del
tamaño correcto y selle la abertura entre la parte superior
del interior y del exterior de la hoja de la ventana.
