Einleitung
Dieser professionelle Vollröhrenverstärker wurde nach den an spruchs-
vollen Spezifikationen von Edward Van Halen, einer der wahren leb-
enden Legenden der Rock-Gitarre, entwickelt. Mit dem vielseitigen
Funktions-Set des 5150-III 1x12 Combo-Amps lassen sich die verschie-
densten Sounds, von Clean über Crunch bis zur vollen Distortion, er-
zeugen und unbegrenzte künst lerische Ausdrucksmöglichkeiten nut-
zen. Die kompromisslose, tour-taugliche Konstruktion des Verstärkers
garantiert Spitzenleistungen über Jahre hinaus.
Einzigartige Features:
• Preamp-Technik mit ultra-hohem Gain, speziell abgestimmt auf
maximalen Obertongehalt
• Spezieller, hoch belastbarer Fußschalter mit vereinfachter
Konfiguration zur direkten Kanalwahl
• Verschiedenfarbige Kanal- und Fußschalter-LEDs
• Regelbare Ausgangsleistung von 1 bis 50 Watt

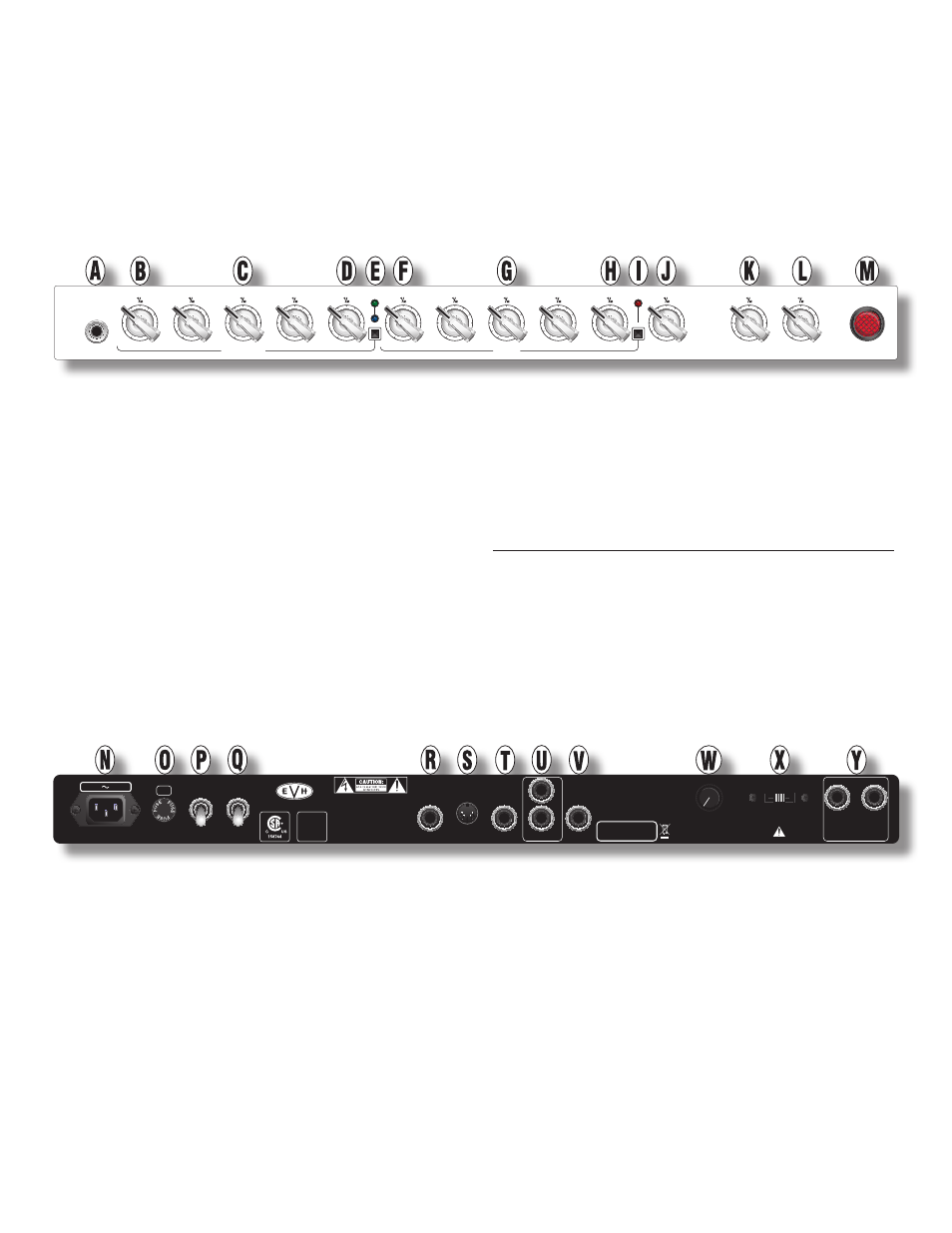

A. INSERT — Schließen Sie hier Ihre Gitarre an. Verwenden Sie nur hoch-
wertige, abgeschirmte Instrumentenkabel.
KANAL EINS / KANAL ZWEI —
Clean-Kanal / Medium Gain-Kanal
HINWEIS: Für saubere Sounds auf diesen Kanälen drehen Sie den GAIN-
Regler zurück (nach links). Je höher die GAIN-Einstellung desto "dreckiger"
der Sound.
B. GAIN — Preamp Gain-Regler. Je höher die Einstellung die ses Reglers,
desto stärker die Verzerrung des Vorver stär kers.
C. LOW / MID / HIGH — Klangregler für die Bässe, Mitten und Höhen.
D. VOLUME — Gain-Regler hinter dem Preamp.
E. SELECT — Drucktaste zum Wählen von Kanal 1 (grüne LED) oder Kanal
2 (blaue LED).
KANAL DREI — High Gain-Kanal
F. GAIN — Preamp Gain-Regler. Je höher die Einstellung die ses Reglers,
desto stärker die Verzerrung des Vorver stär kers.
G. LOW / MID / HIGH — Klangregler für die Bässe, Mitten und Höhen.
H. VOLUME — Gain-Regler hinter dem Preamp.
I.
SELECT — Drucktaste zum Wählen von Kanal 3 (rote LED).
J.
PRESENCE — Auf alle drei Kanäle wirkender Klangregler für ultrahohe
Frequenzen.
K. REVERB — Regelt den Reverb-Pegel aller drei Kanäle. Man kann den
Reverb mit dem (mitgelieferten) FUSSSCHALTER {T} ein/ausschalten.
L. POWER LEVEL — Regelt die Ausgangsleistung des Verstärkers im
Bereich von 1 bis 50 Watt, ohne die Klangcharakteristik zu verändern.
M. NETZANZEIGE — Leuchtet bei eingeschaltetem Verstär ker.
N. NETZEINGANG — Schließen Sie hier das mitgelie ferte Netzkabel
ent sprechend den Spannungs- und Frequenz nennwerten an, die
auf der Rückseite des Amps angegeben sind.
O. FUSE — Benutzen Sie nur Ersatzsicherungen gleichen Nenn werts.
P. POWER — Schaltet den Amp EIN/AUS (ON/OFF).
Q. STANDBY — Schaltet den Amp mit
"OFF"
in den Standby-Modus,
um die Röhren in Spielpausen warm und spielbereit zu halten.
Nach dem Einschalten des Amps sollten Sie STANDBY 30 Sekunden
auf
"OFF"
stehen lassen, um die Lebensdauer der Röhren zu ver-
längern.
R. HEADPHONES — Schließen Sie hier Ihre Kopfhörer an. Der Laut-
sprecher ausgang wird automatisch stummgeschaltet.
S. MIDI IN — Schließen Sie hier einen MIDI-Controller an, um mit
MIDI-Befehlen Kanäle zu wählen und den Reverb ein- und auszu-
schalten.
MIDI für die Kanalwahl einrichten und einsetzen:
1.
Drücken Sie gleichzeitig beide SELECT-Kanalwahltasten {E und I},
um in den MIDI "Lernmodus" zu schalten. Die LED des aktuellen
Ampkanals beginnt zu blinken.
2.
Senden Sie die gewünschte Program Change-Meldung auf einem
beliebigen Kanal vom MIDI Controller zum Verstärker. Die LED von
Ampkanal 1 beginnt zu blinken (Voreinstellung), falls Sie diese Program
Change-Meldung nicht zuvor einem anderen Ampkanal zugewiesen
haben. In letzterem Fall blinkt die LED des zuvor zugewiesenen Kanals.
3.
Wählen Sie mit den SELECT-Kanalwahltasten {E oder I} den Zielkanal
(1, 2 oder 3). Alle drei Ampkanal-LEDs leuchten kurz auf und zei-
gen damit an, dass die Ampkanal-Zuordnung für die gesendete
