Introduction
Cet ampli entièrement à lampe de qualité professionnelle a été
conçu pour répondre aux exigences d’Edward Van Halen, véritable
légende vivante de la guitare Rock. Les fonctions de configurations
polyvalentes du 5150-III 1x12 Combo vous permettent de créer des
sons allant du clair à la distorsion surpuissante, en passant par le son
crunch, mettant ainsi à votre disposition une source d’inspiration illi-
mitée ; sa construction robuste offre une résistance à toute épreuve
pour les tournées et vous assure des performances optimales pendant
de nombreuses années.
Des caractéristique uniques :
• Préampli à gain ultra-élevé conçu pour offrir une structure
harmonique optimale
• Pédalier ultra-robuste avec configuration simplifiée : un
contacteur pour chaque canal
• Leds de couleurs pour les canaux et le pédaliers
• Puissance de sortie réglable de 1 à 50 Watts.

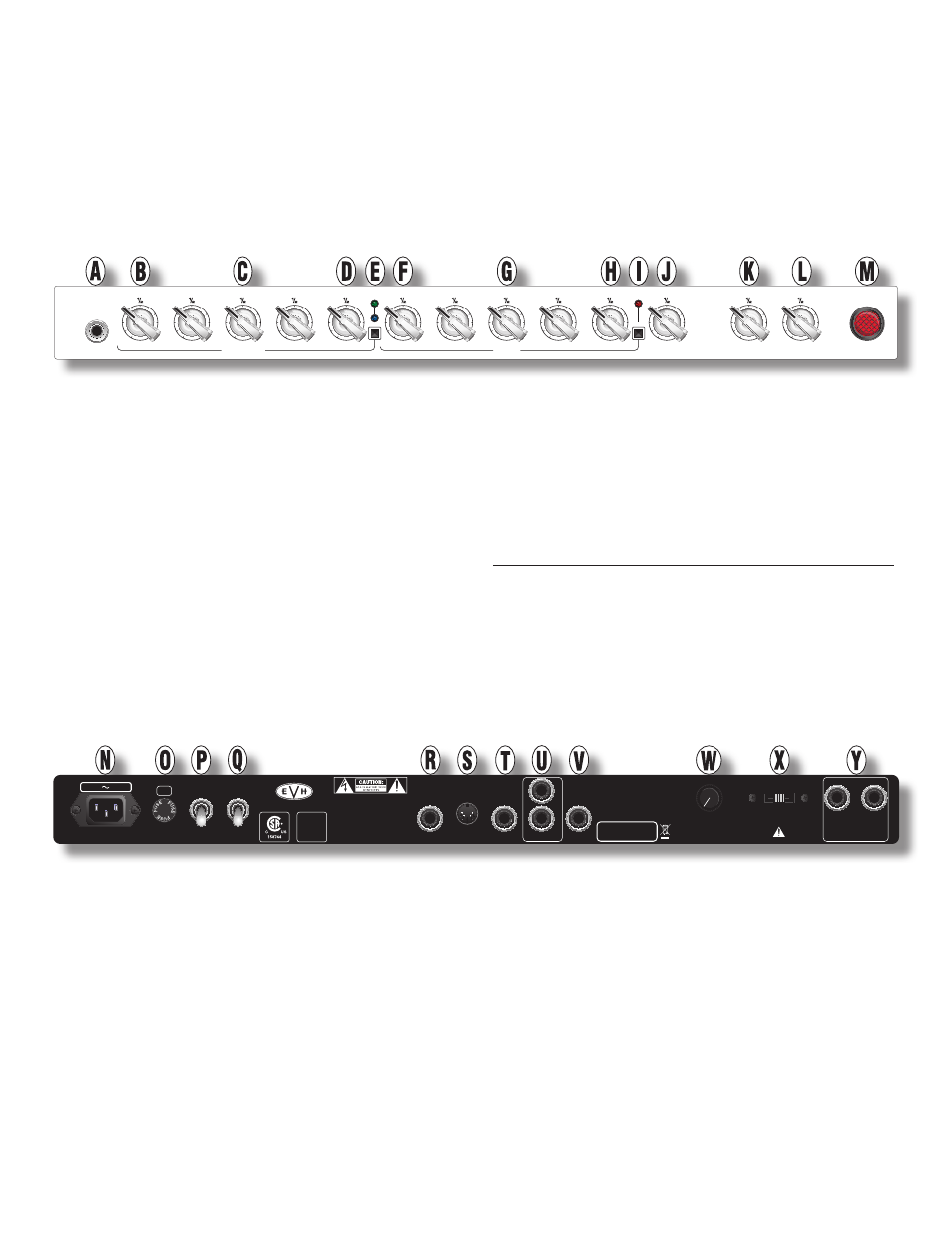

A. INSERT — Connectez votre guitare à cette entrée. Utilisez uniquement
un câble blindé de haute qualité.
CANAL 1 / CANAL 2—
Canal clair / Canal crunch
REMARQUE : Pour obtenir un son plus clair sur ces canaux, placez d’abord
le réglage GAIN au minimum (tourné complètement à gauche). Augmentez
ensuite le GAIN jusqu’à obtenir le niveau de distorsion du son souhaité.
B. GAIN — Réglage du gain du préampli. Réglez ce bouton sur des
valeurs élevées pour accentuer la distorsion du préampli.
C. LOW / MID / HIGH — Réglages du niveau des fréquences basses, médium et hautes.
D. VOLUME — Réglage du niveau post préampli.
E. SELECT — Appuyez sur cette touche pour sélectionner le canal 1 (Led
verte) ou le canal 2 (Led bleue).
CANAL 3—Canal saturé
F. GAIN — Réglage du gain du préampli. Réglez ce bouton sur des
valeurs élevées pour accentuer la distorsion du préampli.
G. LOW / MID / HIGH — Réglages du niveau des fréquences basses, médium et hautes.
H. VOLUME — Réglage du niveau post préampli.
I. SELECT — Appuyez sur cette touche pour sélectionner le canal 3 (Led
rouge).
J. PRESENCE — Réglage du niveau des très hautes fréquences pour les trois canaux.
K. REVERB — Réglage du niveau de la réverbe pour les trois canaux. La
réverbe peut être activée/désactivée avec le pédalier fourni {T}.
L. POWER LEVEL — Réglage de la puissance de l’ampli de 1 à 50 Watts,
sans modifier les caractéristiques du son.
M. TÉMOIN POWER — Ce témoin s’allume pour indiquer que l’ampli est
sous tension.
N. EMBASE SECTEUR — Utilisez le cordon secteur fourni pour relier
l’ampli à une prise secteur dont la tension et la fréquence corres-
pondent aux valeurs indiquées sur la face arrière.
O. FUSIBLE — Ne remplacez ce fusible que par un autre de valeur iden-
tique.
P. INTERRUPTEUR POWER — Permet de placer l’amplificateur sous/
hors tension.
Q. STANDBY — Placez l’ampli en STANDBY "OFF" lors des pauses pour
laisser les filaments des lampes sous tension. Pour prolonger la durée
de vie des lampes, laissez la fonction STANDBY ("OFF" position) acti-
vée pendant 30 secondes à chaque mise sous tension de l’ampli.
R. HEADPHONES — Connectez votre casque à cette sortie. Les sorties
SPEAKER OUTPUT sont alors automatiquement coupées.
S. MIDI IN — Connectez un contrôleur MIDI à cette entrée pour per-
mettre l’utilisation de commandes MIDI pour sélectionner le canal et
activer/désactiver la réverbe.
Configuration et utilisation du protocole MIDI pour sélectionner le
canal :
1. Appuyez simultanément sur les deux touches SELECT {E et I} pour
entrer en « mode d’apprentissage MIDI ». La Led du canal de l'ampli
alors sélectionné clignote.
2. Envoyez un message Program Change par le canal MIDI de votre choix
vers l’ampli avec votre contrôleur MIDI. La Led du canal 1 clignote (par
défaut) à moins que vous n'ayez préalablement assigné ce message
Program Change à un autre canal de l'ampli, auquel cas c'est la Led de ce
canal qui clignote.
3. Sélectionnez le canal cible de l’ampli (1,2 ou 3) en utilisant les boutons
SELECT {E et I}. Les Leds des trois canaux s'allument quelques instants
pour indiquer que le canal assigné au message Program Change a été
