Introducción
Este amplificador profesional totalmente a válvulas fue desarrollado
para cumplir con las especificaciones concretas de Edward Van Halen,
una de las auténticas leyendas vivas de la guitarra. La flexible gama
de funciones del Combo 1 x 12 5150-III permite la creación de todo
tipo de sonidos; desde totalmente limpios, a crunch o a una distorsión
absoluta, con el único objetivo de inspirar su expresión artística y su
diseño y construcción a prueba de bombas le asegura muchos años a
su servicio sin fallo alguno.
Características principales:
• Diseño de previo de máxima ganancia, personalizado para
ofrecer el máximo contenido armónico
• Pedal exclusivo de alto rendimiento con una configuración muy
sencilla, de tipo "pulse el canal que quiera"
• Pilotos de pedal y canal codificados por colores
• Potencia de salida ajustable, de 1 a 50 watios.

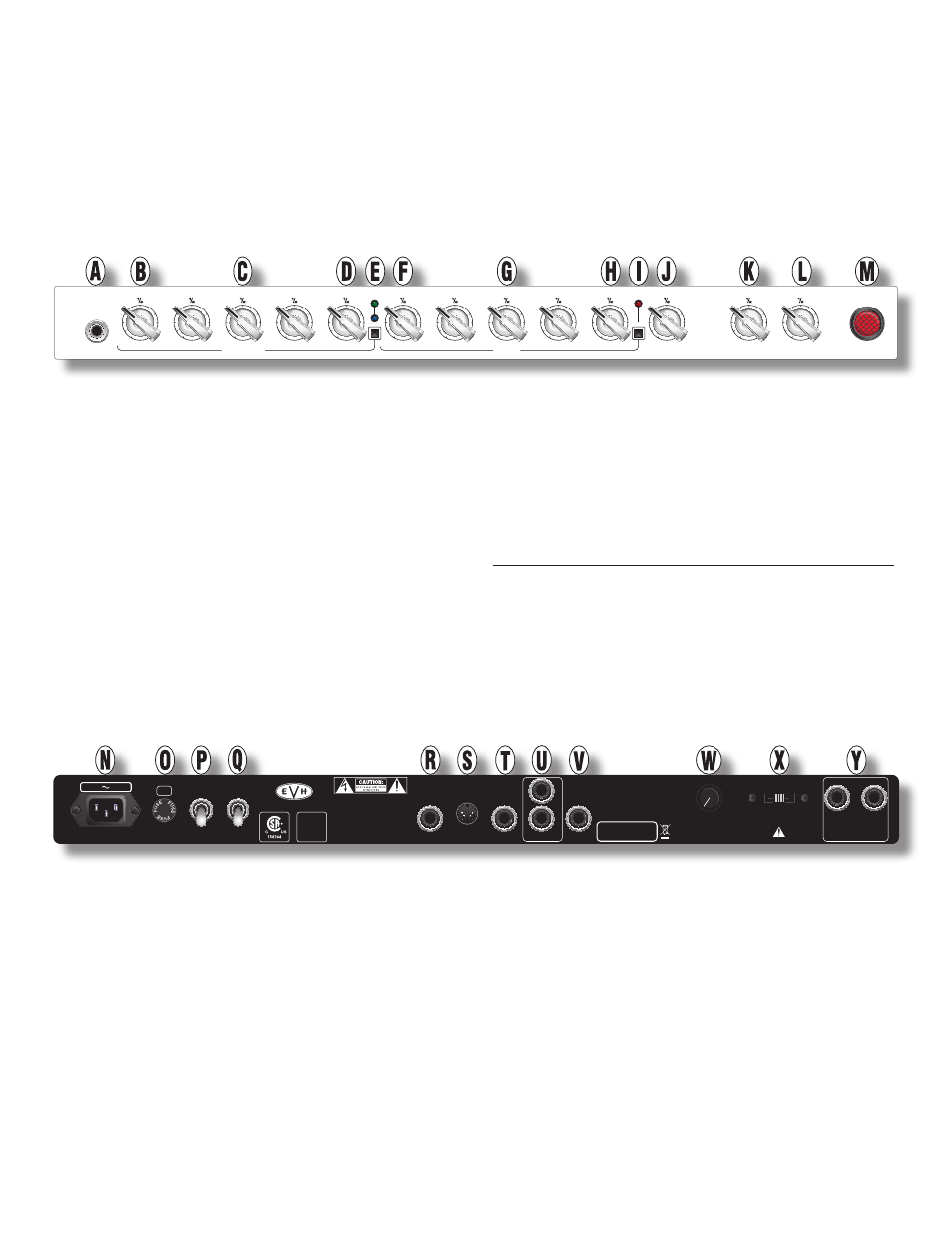

A. INSERT — Conecte aquí su guitarra. Utilice solo cables de instrumento
de alta calidad y con blindaje.
CANAL UNO / CANAL DOS —
Canal limpio / Canal de ganancia media
NOTA: Para conseguir el sonido más limpio posible de estos canales,
comience con el control GAIN en los valores bajos (izquierda). Conforme
aumente la posición de GAIN, el sonido irá siendo menos limpio.
B. GAIN — Control de ganancia de previo. Los ajustes altos en este
mando aumentarán la distorsión del previo.
C. LOW / MID / HIGH — Controles de tono de frecuencias graves,
medias y agudas.
D. VOLUME — Control de ganancia post-previo.
E. SELECT — Pulse este botón para elegir el canal 1 (piloto verde) o el
canal 2 (piloto azul), alternativamente.
CANAL TRES — Canal de alta ganancia
F. GAIN — Control de ganancia del previo. Los ajustes altos en este
mando aumentarán la distorsión del previo.
G. LOW / MID / HIGH — Controles de tono de frecuencias graves,
medias y agudas.
H. VOLUME — Control de ganancia post-previo.
I. SELECT — Pulse este botón para elegir el canal 3 (piloto rojo).
J. PRESENCE — Control de tono de las frecuencias súper agudas para
los tres canales.
K. REVERB — Esto ajusta el nivel de reverb para los tres canales. Puede
activar-desactivar esta reverb desde el pedal {T} (incluido).
L. POWER LEVEL — Esto ajusta la salida del amplificador entre 1 y 50
watios, manteniendo las mismas características tonales.
M. PILOTO DE ENCENDIDO — Cuando está iluminado, le indica que el
amplificador está encendido.
N. TOMA DE CORRIENTE — Conecte aquí el cable de alimentación
incluido, asegurándose de conectarlo a una salida de corriente del
voltaje y amperaje indicado en el panel trasero del amplificador.
O. FUSE — Receptáculo de fusible de seguridad. En caso de que salte,
sustitúyalo únicamente por otro de idénticas características.
P. POWER — Este interruptor le permite encender y apagar la unidad.
Q. STANDBY — Elija la posición "OFF" para colocar la unidad en el modo
standby o de espera durante las pequeñas pausas para de esta forma
hacer que las válvulas del amplificador no se enfríen. Para prolongar
la vida de las válvulas, deje este STANDBY en "OFF" durante los 30
primeros segundos tras encender la unidad.
R. HEADPHONES — Conecte unos auriculares en esta salida. Al hacerlo,
la salida de altavoz quedará anulada de forma automática.
S. MIDI IN — Conecte aquí un controlador MIDI para realizar la selección
de canales y conmutar la reverb por medio de órdenes MIDI.
Configuración y uso del MIDI para la selección de canales:
1. Pulse a la vez los dos botones SELECT {E e I} para activar el "modo de
detección" MIDI. El piloto del canal activo del amplificador comenzará a
parpadear.
2. Envíe al amplificador el mensaje de cambio de programa que quiera
en el canal que le interese de su controlador MIDI. El piloto del canal 1
del amplificador comenzará a parpadear (por defecto), salvo que haya
asignado previamente ese mensaje de cambio de programa a un canal de
amplificador distinto, en cuyo caso comenzará a parpadear el piloto del
canal previamente asignado.
3. Elija el canal de amplificador de destino (1, 2 ó 3) usando los botones
SELECT de canal {E o I}. Los tres pilotos de canal del amplificador
se iluminarán brevemente para indicarle en qué momento ha sido
modificado la asignación de canal de amplificador para el mensaje de
cambio de programa enviado (si la asignación de canal de amplificador
no ha sido modificada, tal como ocurre al asignar el canal 1 a un mensaje
OFF UP
INSERT
LOW MID HIGH GAIN VOLUME
THREE
LOW MID HIGH GAIN VOLUME PRESENCE
OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP
REVERB
OFF UP
POWER LEVEL
OFF UP
SELECT SELECT
ONE / TWO
LOAD
IMPEDANCE RESONANCE
PARALLEL
SPEAKER OUTPUTS
4 Ω min TOTAL
50W
TYPE: PR 2421
4 Ω 8Ω 16Ω
MIDI IN
FOOT
SWITCH
HEAD
PHONES
EFFECTS
LOOP
PREAMP
OUT
SERIAL NUMBER
WARNING:
MAINTAIN 6" CLEARANCE FOR VENTILATION.
R
E
T
U
R
N
S
E
N
D
POWER
ON
OFF
STANDBY
ON
OFF
INPUT
POWER 120V 60Hz 400W F4A L
250V
FUSE
THIS DEVICE COMPLIES WITH PART 15 OF FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
CAUTION: CHASSIS SURFACE HOT
WARNING: TO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR MOISTURE
AVIS: RISQUE DE CHOC ELECTRIQUE NE
PAS OUVRIR
ATTENTION: SUPERFICIE DE CHASSIS
CHAUDE
CAUTION:
TO REDUCE THE RISK OF FIRE, REPLACE FUSE WITH SAME TYPE AND RATING
ATTENTION:
UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE ET CALIBRE
WARNING:
EVH ® AMPLIFIER SYSTEMS ARE CAPABLE OF PRODUCING VERY HIGH SOUND PRESSURE
LEVELS WHICH MAY CAUSE TEMPORARY OR PERMANENT HEARING DAMAGE. USE CARE WHEN SETTING AND ADJUSTING
VOLUME LEVELS DURING USE.
5150 III 1X12 COMBO
A PRODUCT OF: FMIC MADE IN MEXICO
OFF UP
INSERT
LOW MID HIGH GAIN VOLUME
THREE
LOW MID HIGH GAIN VOLUME PRESENCE
OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP OFF UP
REVERB
OFF UP
POWER LEVEL
OFF UP
SELECT SELECT
ONE / TWO
LOAD
IMPEDANCE RESONANCE
PARALLEL
SPEAKER OUTPUTS
4 Ω min TOTAL
50W
TYPE: PR 2421
4 Ω 8Ω 16Ω
MIDI IN
FOOT
SWITCH
HEAD
PHONES
EFFECTS
LOOP
PREAMP
OUT
SERIAL NUMBER
WARNING:
MAINTAIN 6" CLEARANCE FOR VENTILATION.
R
E
T
U R
N
S
E
N
D
POWER
ON
OFF
STANDBY
ON
OFF
INPUT
POWER
120V 60Hz 400W
F4A L 250V
FUSE
THIS DEVICE COMPLIES WITH PART 15 OF FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
CAUTION: CHASSIS SURFACE HOT
WARNING: TO REDUCE THE RISK OF
FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR MOISTURE
AVIS: RISQUE DE CHOC ELECTRIQUE NE
PAS OUVRIR
ATTENTION: SUPERFICIE DE CHASSIS
CHAUDE
CAUTION:
TO REDUCE THE RISK OF FIRE, REPLACE FUSE WITH SAME TYPE AND RATING
ATTENTION:
UTILISER UN FUSIBLE DE RECHANGE DE MEME TYPE ET CALIBRE
WARNING:
EVH ® AMPLIFIER SYSTEMS
ARE CAPABLE OF PRODUCING VERY HIGH SOUND PRESSURE LEVELS WHICH MAY CAUSE TEMPORARY OR PERMANENT
HEARING DAMAGE. USE CARE WHEN SETTING AND ADJUSTING VOLUME LEVELS DURING USE.
5150 III 1X12 COMBO
A PRODUCT OF: FMIC
MADE IN MEXICO
ESPA
ÑO
L
10
