49

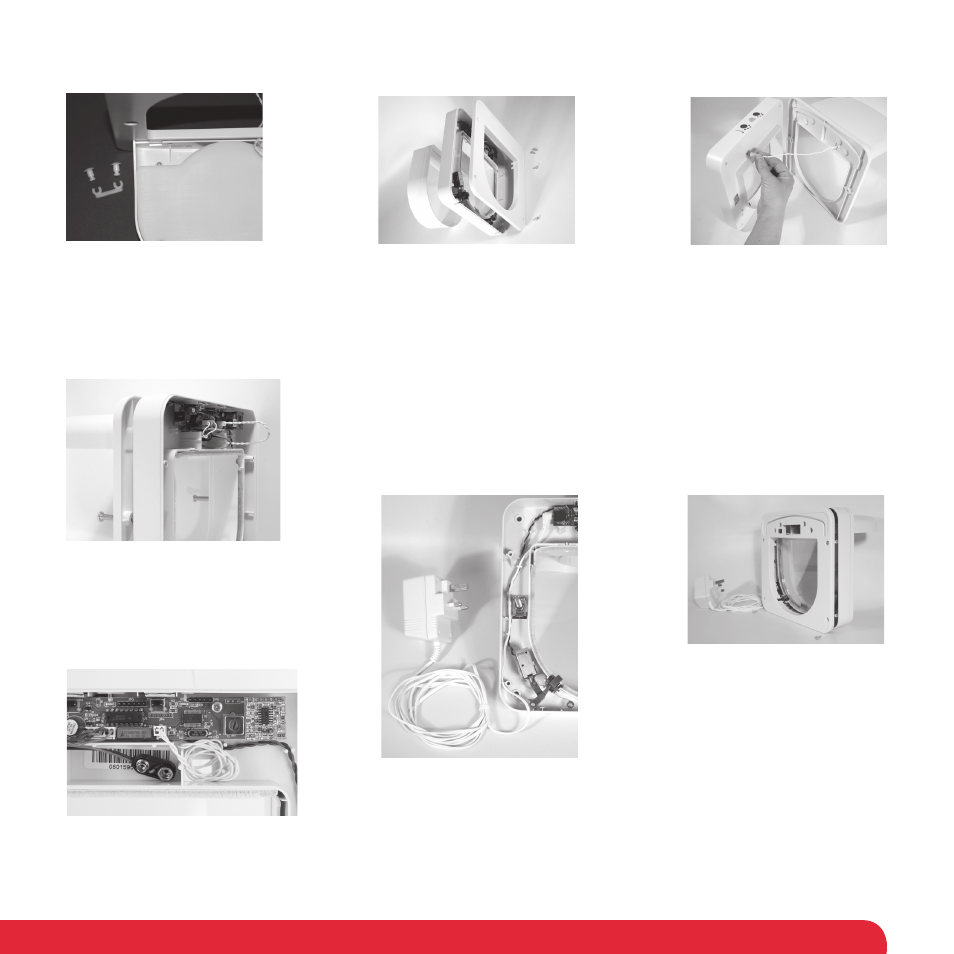

Afb. 3 Afb. 4 Afb. 5
Afb. 6a
Afb. 7 Afb. 8
Bevestigen van de “hoefi jzer”-
klemmen op de vier slotbouten
aan de onderzijde van het afdakje. Verwijder de extensietunnel uit
het binnendeel. Draai de vier
zelftappende schroeven van
het binnendeel los en verwijder
de grote afdekplaat. Voer de afdakje kabel van het
afdakje en het buitendeel door
de rechthoekige opening in het
binnendeel.
Bevestig het afdakje en het
buitendeel tijdelijk aan het
binnendeel met de twee M6-grote
schroeven.
Bevestig de afdakje kabel aan het
elektronicabord zoals getoond.
Overtollige bekabeling dient naar de
rechterkant van het batterijcompartiment
te worden gerouteerd.
Bevestig de connector van de
laagspanningsvoeding aan
het elektronicabord en voer de
stroomkabel door de klemmen
en via de opening aan de
onderzijde van het binnendeel
naar buiten.
Plaats de grote afdekplaat
terug op het binnendeel en
zet dit tijdelijk vast met de vier
zelftappende schroeven.
Afb. 6b
