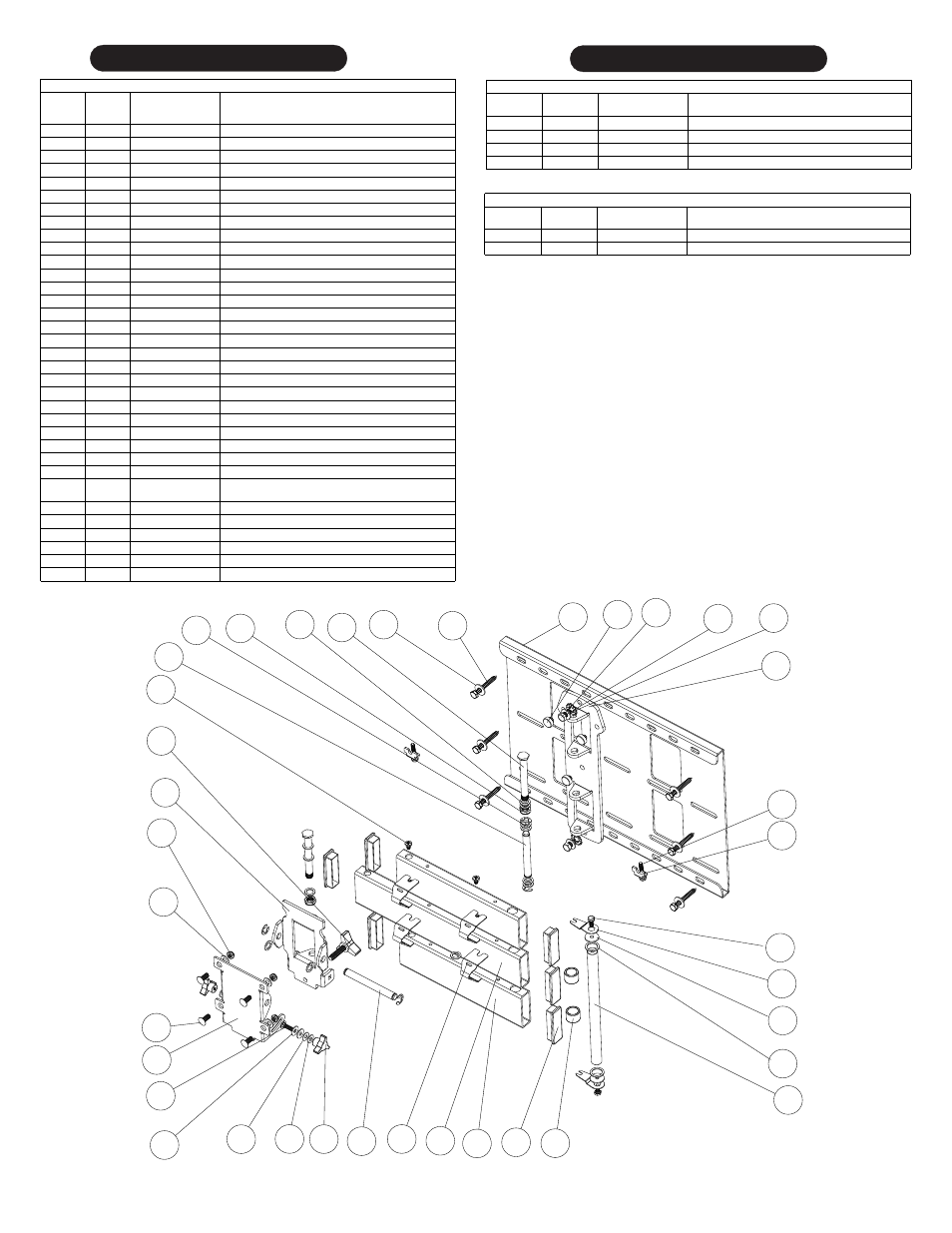

PARTS LIST

MOUNTING KITS

AWM 175 ASSEMBLY COMPONENTS

ITE

QTY.

PART NUMBER

DESCRIPTION

1

1

AM-0001

WALL MOUNTING PLATE

2

1

AM-0050

SLIDING WALL ATTACHMENT

3

2

AM-0008

SHORT ARM

4

1

AM-0003

LONG ARM

5

6

PDM-0059

PLASTIC TUBE CAP

6

2

PDM-0056

13/32" ID STEEL FLAT WASHER

7

2

PDM-0053

3/8-16 HEX HEAD CAP SCREW

8

2

PDM-0054

3/8 ID/OD TOOTHED LOCK WASHER

9

12

AM-0019

3/4"OD X 1/2" ID PLASTIC WASHER

10

2

AM-0040

STEEL BUSHING

11

4

AM-0017

E CLIP FOR 1/2" SHAFT

12

1

AM-0046

LONG SHAFT TAPPED

13

3

AM-0049

NYLON STOP BUTTON

14

2

AM-0094

1/2-20 X 5 HEX HEAD CAP SCREW

15

2

LN-E-50-31-01

1/2-20 NYLON INSERTED LOCKING NUT

16

2

AM-0093

SCREW LOCK TAB

17

2

HB-E-25-62-00

1/4-20 X 5/8 HEX HEAD CAP SCREW

18

2

FW-E-76-10-01

3/4" ID X 1" OD PLASTIC FLAT WASHER

19

2

FW-E-25-10-00

1/4" ID X 1" OD STEEL FLAT WASHER

21

1

AM-0015

SHORT SHAFT

24

1

PDM110THN-001

110 LOW PROFILE WALL PLATE

25

2

PDM110THN-002

110 LOW PROFILE MONITOR MOUNT

28

1

AM-0012

SHORT SHAFT

29

1

AM-0105B

TILT PLATE

30

1

AM-0104B

VESA TILT PLATE

31

1

KB-E-37-15-00

PLASTIC TRI KNOB FOR AWM MOUNTS

32

4

PDM-0008

9/32" ID PLASTIC WASHER

33

2

K0637-A-032
DISC SPRING

BELLEVILLE DISC SPRING

34

2

PDM-0055

9/32" ID STEEL FLAT WASHER

35

2

PDM-0013

PLASTIC TRI KNOB

40

2

CB-E-25-10-00

1/4-20 X 1 CARRIAGE BOLT

PDM-0066 HARDWARE KIT

ITEM

NO.

QTY.

PART NUMBER

DESCRIPTION

20

2

PDM-0071

LOCKING TAB

22

6

PDM-0014

5/16" X 2 1/2" LAG BOLT

23

6

PDM-0015

5/16" X 7/8" STEEL FLAT WASHER

39

2

PDM-0019

1/4-20 X 1 1/2 PAN HEAD PHILIPS MACHINE SCREW

36

4

CB-E-31-75-00

5/16-18 X 3/4 SHORT SQUARE CARRIAGE BOLT

37

4

PDM-0027

5/16 ID X 11/16" OD STEEL FLAT WASHER

38

4

LN-E-31-25-00

5/16-18 NYLON INSERTED JAM LOCKING NUT

PDM-0105 HARDWARE KIT

ITEM

NO.

QTY.

PART NUMBER

DESCRIPTION

26

4

PH-E-25-38-ST

1/4-20 X 3/8 SELF TAPPING PAN HEAD SCREW

27

4

AM-0115

CABLE MANGEMENT BRACKET

20

1

22

23

2

8

6

7

13

14

9

15

11

21

26

17

19

18

16

12

10

3

4

5

27

40

32

34 35

36

37

38

33

31

30

29

28

39
