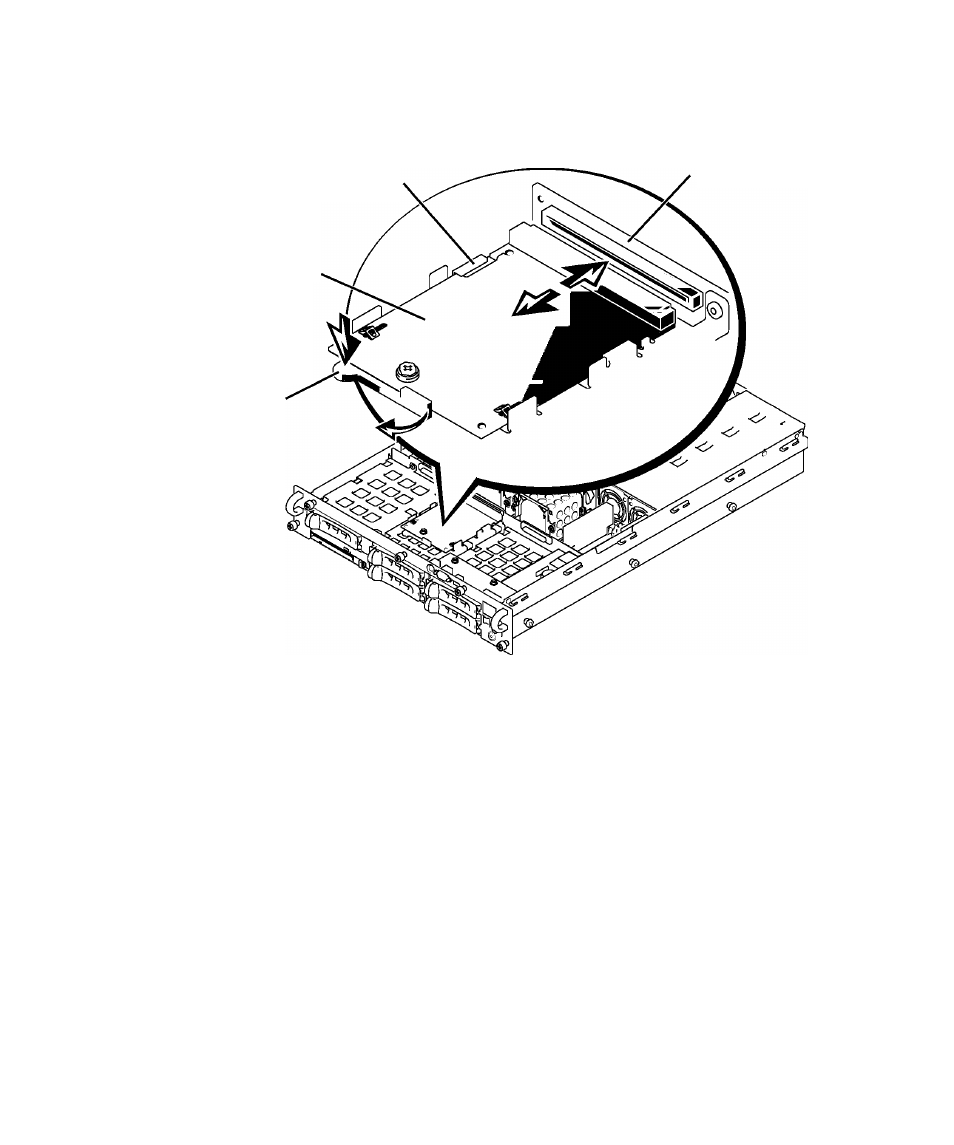

F i g u r a 7 - 1 . I n s t a l a c i ó n d e l a t a r j e t a h i j a S C S I
guías metálicas
tarjeta hija SCSI
placa SCSI
palanca de
retención
5
Vuelva a configurar las conexiones de cables SCSI a la placa SCSI según sea necesario,
para utilizar la placa en su configuración dividida 2/5:
• Si no está instalada ninguna tarjeta controladora RAID, no se necesitan los cables
para usar la controladora SCSI integrada o la controladora RAID integrada
opcional en una configuración dividida de I x 5 o 2/5.
• Si está instalada una tarjeta controladora RAID, puede conectar los cables de la
tarjeta controladora a los conectores de la placa SCSIA y/o SCSIB. Un conector de
la placa que no está conectado a la tarjeta controladora RAID utiliza una
controladora SCSI integrada o una controladora RAID integrada opcional.
• Si está conectado un cable al conector de la placa SCSIB, la tarjeta hija SCSI debe
instalarse en el sistema para activar la configuración dividida de 2/5. De lo
contrario, el sistema muestra un mensaje de error.
