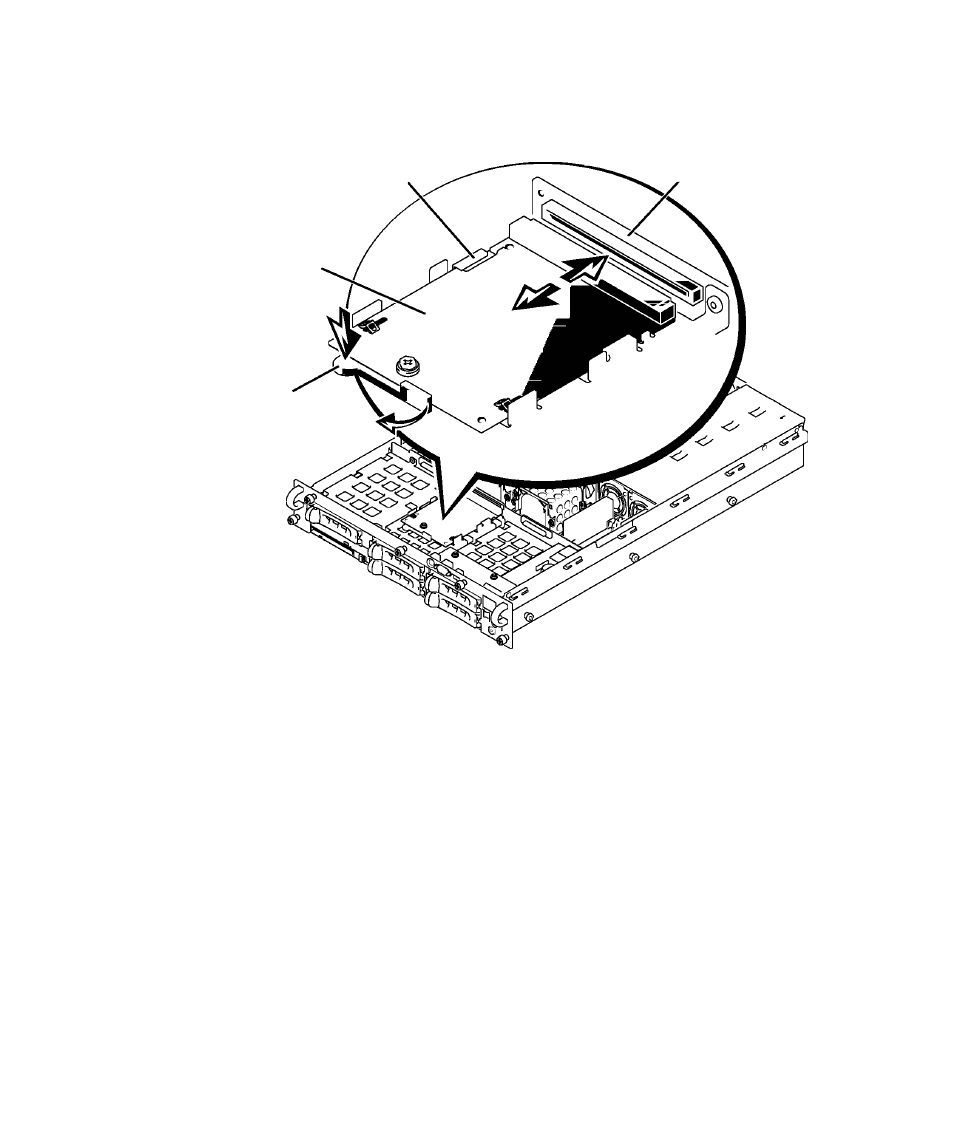

A b b i l d u n g 4 - 1 . I n s t a l l i e r e n d e r S C S I - R ü c k w a n d - Z u s a t z k a r t e
Kartenführungsschiene^ V
✓ SCSI-Rückwandplatine
SCSI-Rückwand
Zusatzkarte
Haltehebel
5
Konfigurieren Sie die Verbindungen zwisehen SCSI-Kabel und SCSI-Rüekwand ggf.
neu, um die Rüekwand als 2/3-geteilte Rüekwand nutzen zu können:
• Wenn keine RAID-Controllerkarte installiert ist, benötigen Sie keine Kabel, um
den integrierten SCSI-Controller oder den optionalen integrierten RAID
Controller in einer geteilten 1x5- oder 2/3-Konfiguration zu verwenden.
• Wenn eine RAID-Controllerkarte installiert ist, können Sie die Controllerkarte
dureh Kabel mit den Ansehlüssen der SCSIA- und/oder SCSIB-Rüekwandkarte
verbinden. Ansehlüsse an der Rüekwandplatine, die nieht mit einer RAID
Controllerkarte verbunden sind, nutzen den integrierten SCSI-Controller oder
den optionalen integrierten RAID-Controller.
4-2
I I n s t a l l i e r e n d e r S C S I - R ü c k w a n d - Z u s a t z k a r t e
