Bevor es richtig los geht… • 27
Deutsch

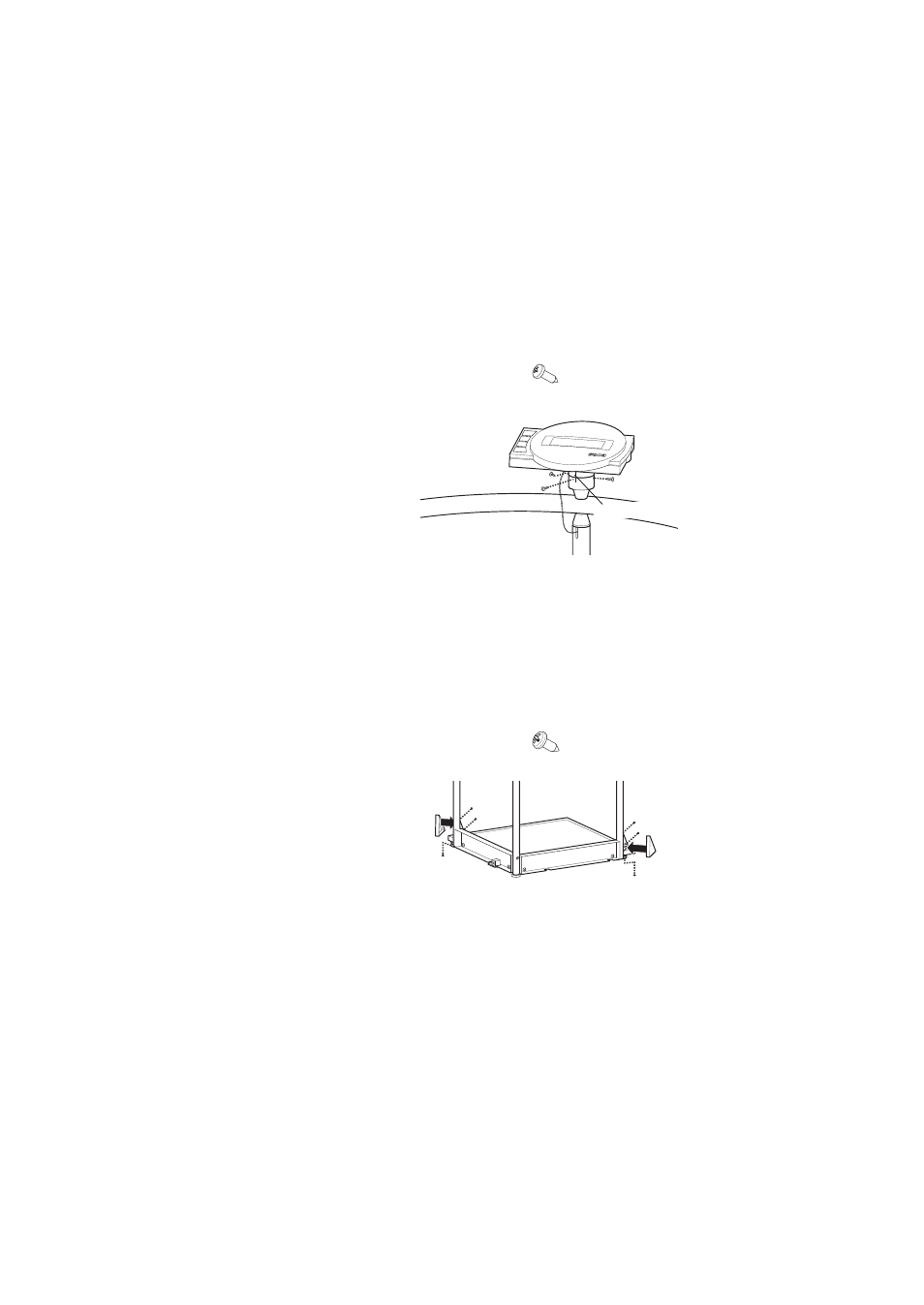

Anzeigegehäuse
montieren
Sie benötigen folgende Verbindungselemente für
diesen Montageschritt:
1. Entfernen Sie die Transportsicherung des
Anzeigegehäuses.
2. Setzen Sie das Anzeigegehäuse so auf die An-
zeigenhalterung, dass die Positionsmarkierungen
übereinander stehen.
3. Befestigen Sie das Anzeigegehäuse mit den Lin-
sen-Blechschrauben an der Anzeigenhalterung.
Dreiecksabdeckungen
montieren
Sie benötigen folgende Verbindungselemente für
diesen Montageschritt:
1. Setzen Sie eine Abdeckung auf die dreieckige
Versteifung der hinteren Relingstütze
2. Befestigen Sie die Abdeckung mit drei Linsen-
Blechschrauben an der Versteifung.
3. Wiederholen Sie die Schritte 1. und 2. für die
Versteifung der rechten Relingstütze.
3 x Linsen-Blechschraube, 2,9 x 9,5
Markierungen
6 x Linsen-Blechschraube, 3,5 x 9,5
