Modern AG 15' Raptor - Manual (Page 85)

15’ Raptorrr - 85
ITEM PART NO. DESCRIPTION QTY.
1 . . . . . 415-0228 . . . . . . . . . .HOSe aSSY 228” . . . . . . . . . . . . . . . . . .2
2 . . . . . 415-0249 . . . . . . . . . .HOSe aSSY 249” . . . . . . . . . . . . . . . . . .1
3 . . . . . 415-0041 . . . . . . . . . .HOSe aSSY 195” . . . . . . . . . . . . . . . . . .2
4 . . . . . 415-0043 . . . . . . . . . .HOSe aSSY 90” . . . . . . . . . . . . . . . . . . .1
5 . . . . . 415-0054 . . . . . . . . . .WInG CYLInDeR . . . . . . . . . . . . . . . . . .2
6 . . . . . 415-645032 . . . . . . . .PHaSInG CYLInDeR 3 x 12 . . . . . . . . .1
7 . . . . . 415-645034 . . . . . . . .PHaSInG CYLInDeR 3 1/2 x 12 . . . . .1
8 . . . . . 415-645033 . . . . . . . .PHaSInG CYLInDeR 3 1/4 x 12 . . . . .1
10 . . . . 150-7104 . . . . . . . . . .CLEVIS PIN . . . . . . . . . . . . . . . . . . . . . . .2
11 . . . . 116-1572 . . . . . . . . . .TRANSPORT BAR . . . . . . . . . . . . . . . . . .2
12 . . . . 800-0202 . . . . . . . . . .90 DeGRee ReStRICtOR . . . . . . . . . . .2
13 . . . . 97-2 . . . . . . . . . . . . . .BReatHeR PLuG . . . . . . . . . . . . . . . . . .2
14 . . . . 800-0207 . . . . . . . . . .90 DeGRee eLBOW . . . . . . . . . . . . . . . .4
15 . . . . 800-0206 . . . . . . . . . .StRaIGHt aDaPtOR . . . . . . . . . . . . . .2
16 . . . . 261-700 . . . . . . . . . . .CYLINDER PIN . . . . . . . . . . . . . . . . . . . .6
17 . . . . 412-5115 . . . . . . . . . .LYNCH PIN . . . . . . . . . . . . . . . . . . . . . . .6
18 . . . . 412-7975 . . . . . . . . . .FLatWaSHeR 1” . . . . . . . . . . . . . . . . . .2
19 . . . . 150-6306 . . . . . . . . . .CYLINDER PIN . . . . . . . . . . . . . . . . . . . .2

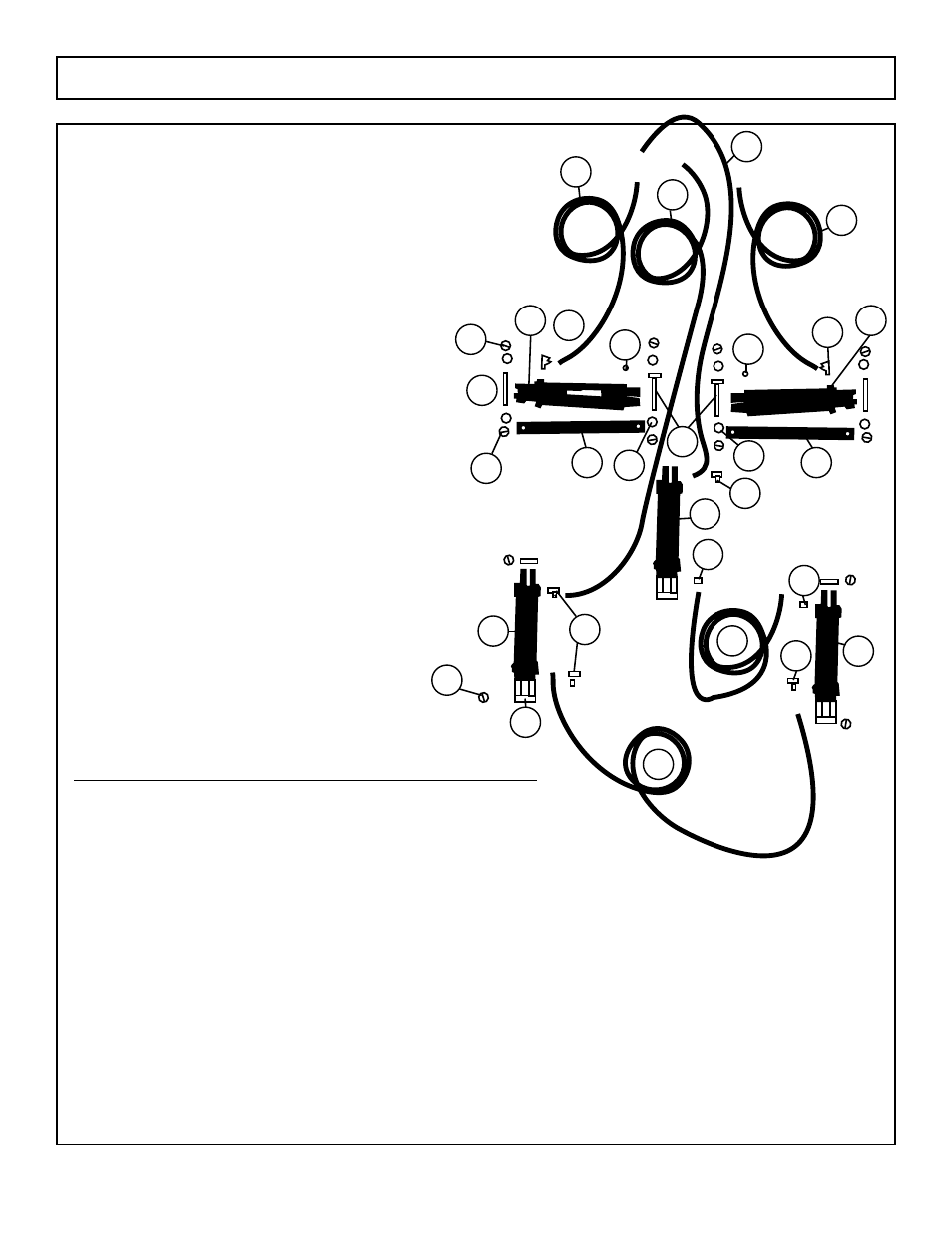

SELF LEVELING CUTTER FIVE
CYLINDER HYDRAULIC CIRCUIT
(PHASING CIRCUIT)
15 FT RAPTORRR PARTS SECTION
