Modern AG 15' Raptor - Manual (Page 81)

15’ Raptorrr - 81
ITEM PART NO. DESCRIPTION QTY.
1 . . . . . 116-9010 . . . . . . . . . . RIGHt WInG SKIRt . . . . . . . . . . . . . . .1
116-9020 . . . . . . . . . . LeFt WInG SKIRt . . . . . . . . . . . . . . . . .1
2 . . . . . 108-6065 . . . . . . . . . . SKID SHOe - WInG . . . . . . . . . . . . . . .2
3 . . . . . 412-2083 . . . . . . . . . . BOLt 1/2 - 13 x2” . . . . . . . . . . . . . . . . .8
4 . . . . . 412-3243 . . . . . . . . . . nYLOCK nut 1/2 - 13 . . . . . . . . . . . . .8
5 . . . . . 412-0072-01 . . . . . . . FLatWaSHeR 1/2 . . . . . . . . . . . . . . . . .8
6 . . . . . 412-03229 . . . . . . . . . PLOW BOLt 3/8 x 1 1/2 GR5 . . . . . . .4
7 . . . . . 412-0657 . . . . . . . . . . Hex nut 3/8 . . . . . . . . . . . . . . . . . . . . .4
8 . . . . . 412-0075 . . . . . . . . . . LOCKWaSHeR 3/8 . . . . . . . . . . . . . . . .4

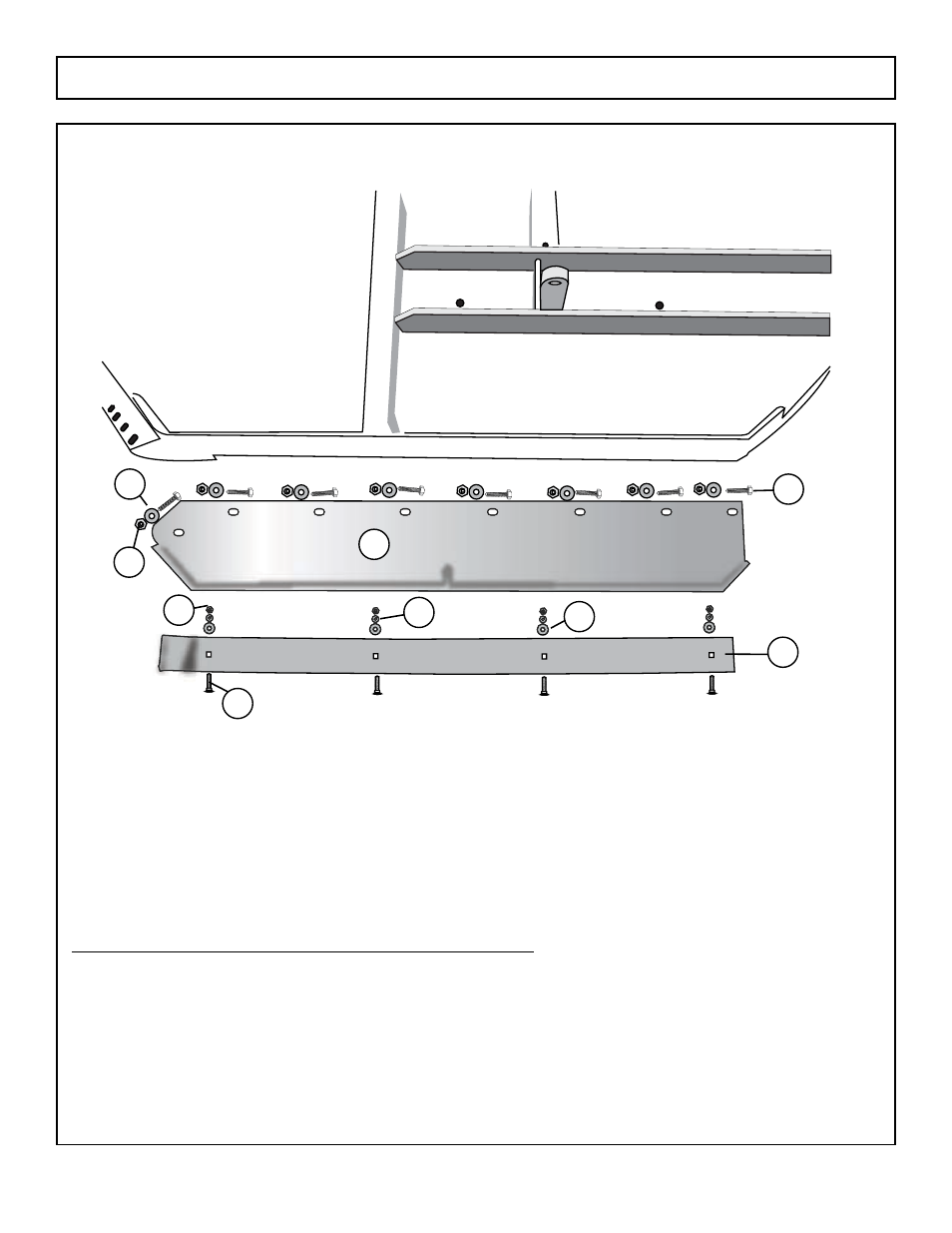

SIDE SKIRT SKID SHOE
15 FT RAPTORRR PARTS SECTION
3
4
2
1
7
5
5
6
8
