1. Installer le dossier.
• Déposer le dossier sur les bras du fauteuil. Le boyau à air au bas du dossier
rembourré doit tomber entre la traver se arr ière et le siège (F IGURE 1).
Soulever légèrement le dossier et aligner les fixations du dossier avec
celles de la char pente (F IGURE 2).
• Replacer le dossier sur la base; s’assurer que les fixations du dossier
et de la base sont entièrement engagées .
• Pour s’assurer que le dossier est installé correctement, avec les deux
jeux de fixations du dossier et de la char pente bien engagées , se
tenir debout derr ière le fauteuil et faire tour ner le dossier d’un côté
à l’autre. Si un ou les deux côtés sor tent de leur position, les fixations
ne sont pas bien engagées (F IGURE 2). Retirer le dossier et répéter les
instr uctions ci-dessus .
• Si vous êtes inca pa ble d’installer le dossier correctement,
communiquer avec votre détaillant La-Z-Boy MD qui va vous aider.
• Bloquer les fixations à l’aide d’un tour nevis en poussant les levier s de
blocage ver s le bas (F IGURE 3).
2. Basculer doucement le fauteuil ver s l’avant pour qu’il repose sur le devant de
la char pente. Repérer le connecteur du boyau à air du dossier et le connecteur
du boyau à air du moteur. La connexion du boyau à air du siège est déjà fixée.
3. Fixer le connecteur du boyau à air du dossier au connecteur du boyau à air
du moteur (F IGURE 5).
• Faire tourner le boyau à air du dossier dans le sens antihoraire, environ deux
tours, et le maintenir. Cette torsion rend la connexion plus facile et plus serrée
pour empêcher les fuites d’air au point de jonction.
• Insérer le connecteur du boyau à air du dossier dans le connecteur
du boyau à air du moteur et tour ner dans le sens horaire pour fixer
les connecteur s filetés .
(Montage-Suite)
Montage de l’inclina ble
à fer meté régla ble (1CT) Comfor tTouch MC
-- Pour réduire le risque
de blessures :
• Ne pas faire fonctionner le meuble avant que le dossier soit
installé et bloqué.
AVERTISSEMENT
AVIS
Montage de l’inclina ble
à fer meté régla ble (1CT) Comfor tTouch MC

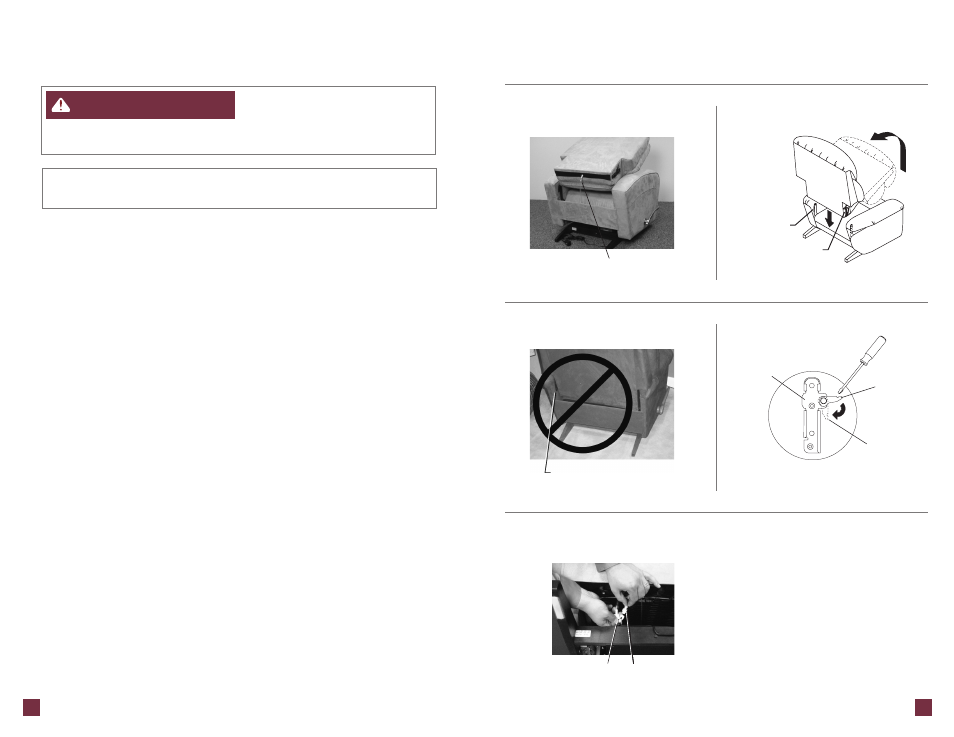

F I G U R E 1
Fixation
de la
base
Fixation
du dossier
Fixation
du dossier
Levier de
blocage
Levier
bloqué
F I G U R E 3
Boyau à air
du dossier
F I G U R E 2
Connecteur
du boyau à air
du moteur
F I G U R E 5
F I G U R E 4
Sur ce côté, les fixations du dossier
et de la base ne sont pas bloquées.
Retirer le dossier et réinstaller.
Connecteur
du boyau à air
du dossier
Ne pas brancher le meuble tant que cela n’est pas
indiqué dans les instructions.
