La-Z-Boy Reclining Sofa after 12/31/2012 - Manual (Page 16)

F IGURA 1 F IGURA 2
F IGURA 5
F IGURA 3 F IGURA 4
Ménsula
de soporte
del respal-
do
Ménsula
de
soporte
del
cuerpo
Cinta de sujeción
Cinta de
sujeción
31 30

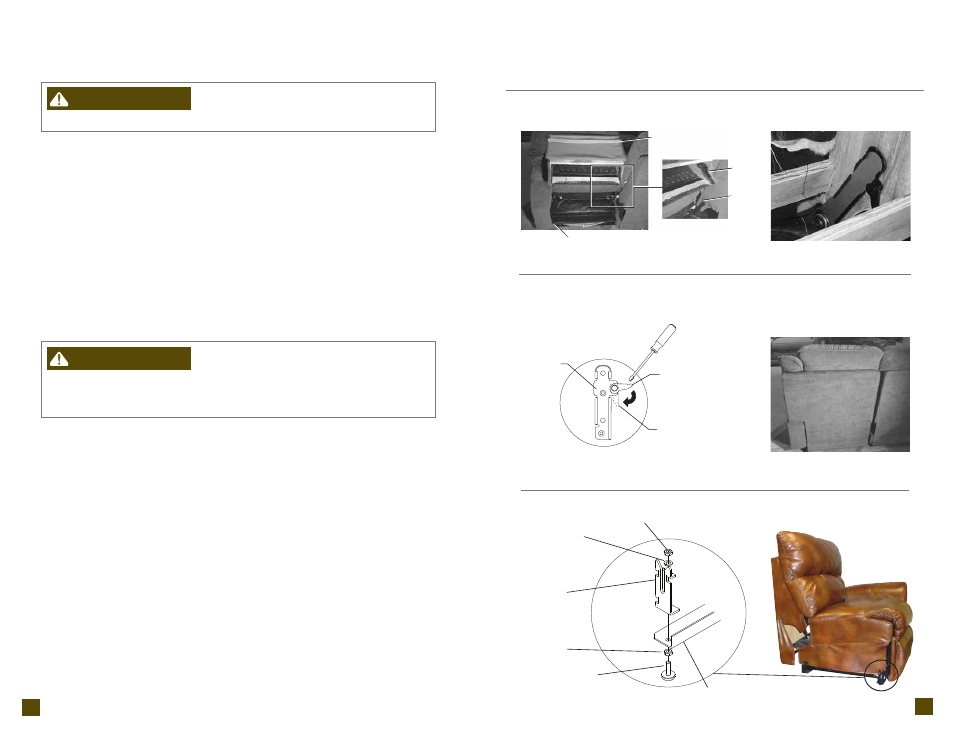

Instrucciones de armado de los muebles tapizados móviles
La-Z-Time ® y las unidades La-Z-Time Motion-Modulars ®
– Para reducir el riesgo de lesiones:
• No opere la unidad antes de haber instalado y asegurado el respaldo.
1. Instale los respaldos, si corresponde (algunos modelos vienen con los respaldos instalados).
• Coloque el respaldo sobre el asiento. Levántelo a un pequeño ángulo y alinee las ménsulas
de soporte del mismo con las ménsulas del cuerpo (F IGURA 1).
• Baje el respaldo sobre el cuerpo, asegurándose de que las ménsulas de soporte
se enganchen completamente.
• Para asegurarse de que el respaldo esté instalado en forma correcta, levante la funda
del tapizado y confirme visualmente que tanto el conjunto de soportes de la estructura
como el del respaldo están acoplados (F
IGURA 2).
• Si no logra instalar correctamente el respaldo, comuníquese con el representante de La-Z-Boy ®
para solicitar ayuda.
• Con un destornillador, empuje hacia abajo las palancas de seguro para asegurar los soportes (F IGURA 3).
• Jale hacia abajo la funda externa del tapizado del respaldo hasta que quede tirante. Presione
firmemente la cinta de sujeción ubicada en la funda externa del tapizado del respaldo contra
la cinta de sujeción ubicada en la parte inferior del travesaño posterior (F
IGURAS 1 y 4).
– Para reducir el riesgo de lesiones graves:
• Asegúrese que el sillón, respaldo y apoyapiernas tengan suficiente espacio para su
operación. Coloque tapetes y mesas de forma que el apoyapiernas pueda extenderse
sin que haga contacto con los mismos.
ADVERTENCIA
ADVERTENCIA
Ménsula
del respaldo
Palanca de
inmovilización
Posición
trabada
Instrucciones de armado de los muebles tapizados móviles
La-Z-Time ® y las unidades La-Z-Time Motion-Modulars ®
2. Coloque las unidades en la ubicación deseada.
3. Se proporcionan dispositivos de deslizamiento ajustables en las unidades con travesaños de base de metal.
Asegúrese de ajustar los dispositivos de deslizamiento delanteros a una altura que ofrezca suficiente
espacio para el funcionamiento del apoyapiernas (Guía para la ubicación del mobiliario).
• Todos los dispositivos de deslizamiento están unidos al riel de base mediante una contratuerca y una
arandela de seguridad en la parte superior del soporte de ajuste o del travesaño de base, así como una
contratuerca en la parte inferior del travesaño de base (F
IGURA 5, se muestra la Unidad modular).
Afloje la contratuerca en la parte superior del soporte de conexión delantero o del travesaño de base.
• Sosteniendo la contratuerca superior, gire el dispositivo de deslizamiento en sentido de las agujas
del reloj para bajar la unidad o en sentido contrario para elevarla.
• Ajuste la contratuerca inferior al travesaño de base y, a continuación, ajuste la contratuerca
superior a la arandela de seguridad del soporte de ajuste delantero. Asegúrese de que ambas
contratuercas estén ajustadas para evitar que el soporte gire en el travesaño de base media.
• Repita este paso para todos los dispositivos de deslizamiento ajustable, si es necesario.
4. Se completó el ensamblaje del sofá o silla. Si se ensamblan unidades modulares, proceda
con la siguiente página.
Contratuerca
superior
Arandela de
seguridad
Conexión de
soporte
Contratuerca
inferior
Tornillo nivelador
ajustable
Travesaño de
la base
