M
11 Fixation côté verrouillage
Les vis fournies permettent une fixation
directe sur bois. S’il s’agit d’une
fixation sur de la brique, une cloison
sèche ou d’autres surfaces, utiliser la
quincaillerie appropriée. En cas
d’installation sur bois dur (chêne, par
ex.), percer au besoin un avant-trou.
Maintenir le pochoir (B) à la verticale et
complètement tendu contre la surface de
fixation en plaçant l’extrémité portant la
flèche ( ) au niveau du sol. Marquer les
quatre positions des trous de vis. Retirer
le pochoir.
12
Déterminer la direction d’ouverture de
la barrière. Pour une installation en haut
d’un escalier, la barrière ne doit jamais
s’ouvrir vers l’escalier.
Insérer les goupilles d’arrêt (O) par derrière
dans les trous du support de loquet (L) et du
support de loquet inférieur (M), à l’opposé
de la direction d’ouverture souhaitée.
Important: La barrière ne peut pas
s’ouvrir côté goupilles d’arrêt.
13 Utiliser des vis plus longues pour
fixer dans les montants derrière la
cloison sèche. En utilisant les deux vis à bois
(K), fixer le support du loquet (L) dans les
deux positions de trous de vis.
14
En utilisant les deux vis à bois (K), fixer
le support du loquet inférieur (M) dans les
deux positions de trous de vis inférieurs.
13
B
11
O
L
M
12
L
14
G2000/G2001
Safeway
® G U I D E D ' U T I L I S A T I O N
17
7

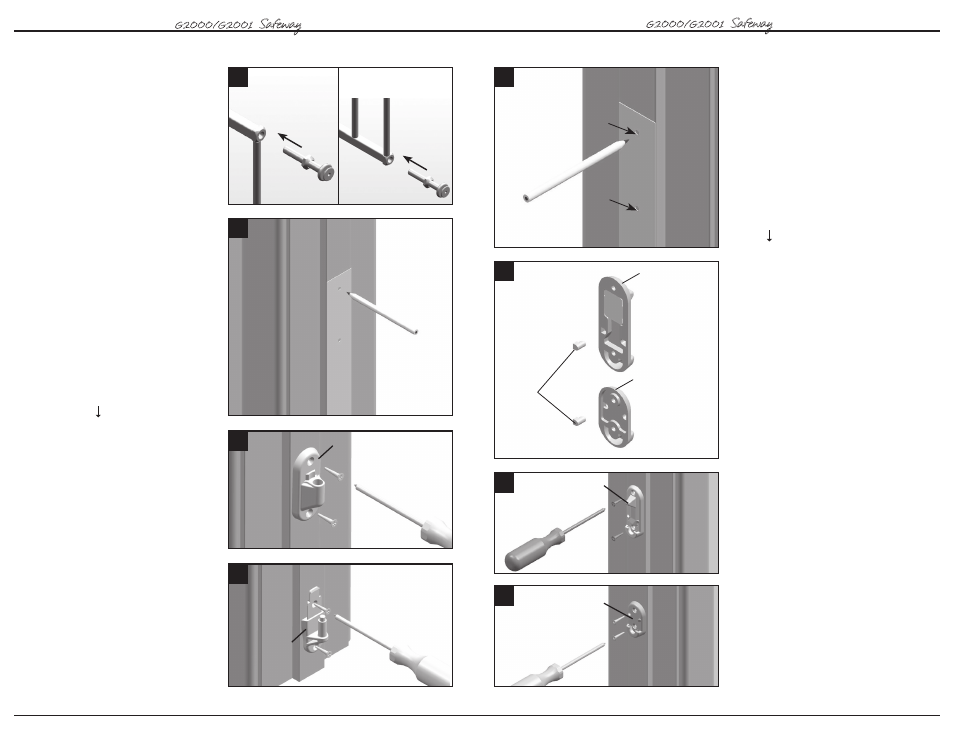

Visser les axes des loquets (N) dans les
rails supérieur et inférieur de la seconde
section de barrière. Allonger les axes
uniformément. Les derniers réglages des
axes auront lieu ultérieurement.
8 Fixation côté charnières
Les vis fournies permettent une
fixation directe sur bois. S’il s’agit
d’une fixation sur de la brique, une
cloison sèche ou d’autres surfaces,
utiliser la quincaillerie appropriée.
En cas d’installation sur bois dur
(chêne, par ex.), percer au besoin un
avant-trou.
Découper les gabarits le long de tous les
pointillés de façon à séparer le gabarit (A)
du gabarit (B).Maintenir le pochoir (A) à la
verticale et complètement tendu contre la
surface de fixation en plaçant l’extrémité
portant la flèche ( ) au niveau du sol.
Marquer les quatre positions des trous de
vis. Retirer le pochoir.
9 Utiliser des vis plus longues pour
fixer dans les montants derrière la
cloison sèche. En utilisant les deux vis à
bois (K), fixer la charnière supérieure (G)
(le trou pointant vers le haut) dans les deux
positions de trous supérieurs.
10
En utilisant les deux vis à bois (K), fixer
la partie inférieure de la charnière
inférieure (C) (le trou pointant vers le haut)
dans les deux positions de trous inférieurs.
A
8
7
G 9
C
10
G2000/G2001
Safeway
® G U I D E D ' U T I L I S A T I O N
16
N
N
