U S E R G U I D E
8
15

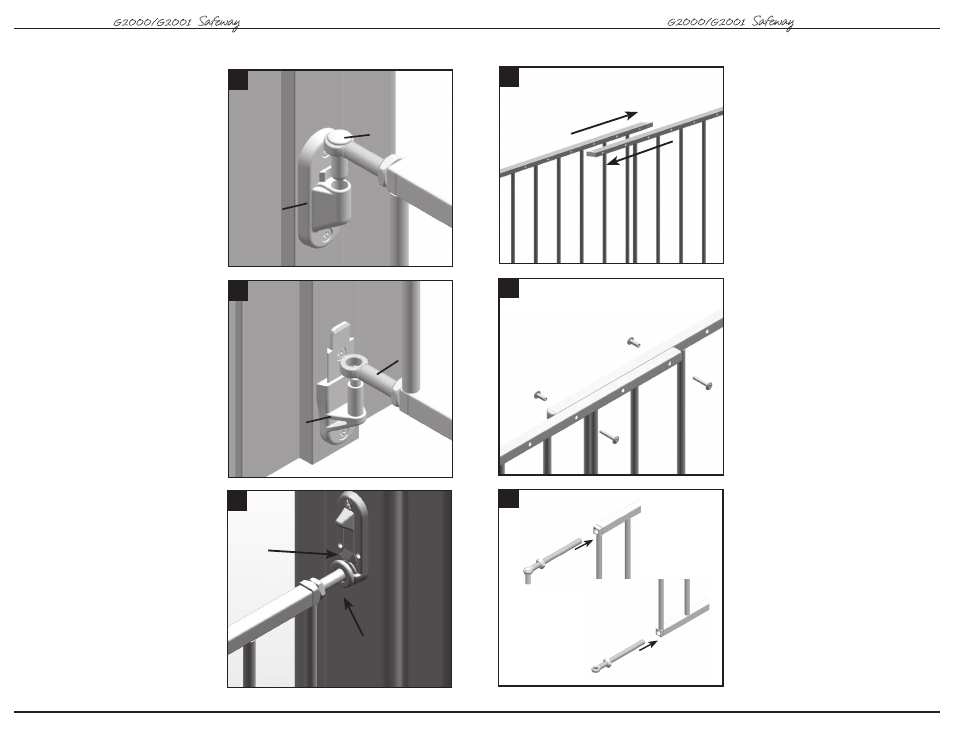

Center gate in opening. Adjust upper
hinge spindle (H) so post fits into upper
hinge hole (G).
16
Adjust lower hinge spindle (D) so end
fits over lower hinge post (C).
Space between end of gate and mounting
surface on hinge side may be no less than
1 ¼” and not more than 2 1 /
2
”.
17
Adjust locking latch spindles (N) until
they fit securely into both latch brackets.
Top spindle must click under locking latch
when in the closed position.
Space between end of gate and mounting
surface on locking side may be no less
than 1” and not more than 2 3 / 4 ”.
D
C
16
N
17
H
G
15
G2000/G2001
Safeway
®
H
G
H
G
4
Determinación del ancho apropiado
de la reja
Ajuste las secciones hasta que la reja esté
aproximadamente a la anchura correcta
y los orificios de ajuste estén alineados y
se traslapen en dos lugares tanto en el
barandal inferior como en el superior
(el traslape máximo es de 5 barras).
Las secciones deben caber sin que haya
distancia entre barandales o barras.
5
Coloque los tornillos (I) y los manguitos
roscados (J) en las series superior e inferior
de los orificios de ajuste traslapados que
se encuentren más cerca de los lados de
la bisagra y del mecanismo de cierre
de la reja.
Todavía no los apriete completamente.
6
Atornille el pivote de la bisagra superior
(H) en el barandal superior de una sección
de la reja. Atornille el pivote de la bisagra
inferior (D) en el barandal inferior del
mismo lado. Extienda los pivotes en igual
medida.
6
H
D
G2000/G2001
Safeway
® G U Í A D E L U S U A R I O
25
4
5
J
J
I
I
