G U I D E D ' U T I L I S A T I O N
13
4

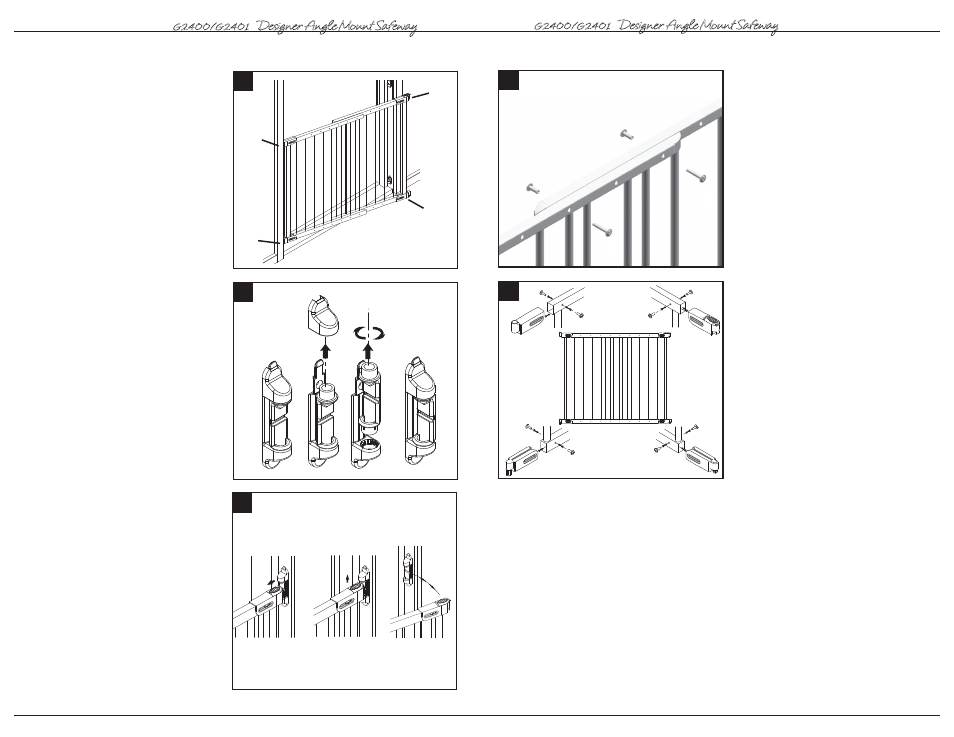

Placer les vis (C) et les cuvettes à
vis (D) dans les jeux supérieurs et inférieurs
des trous de réglage superposés les
plus proches des côtés charnières et
verrouillage de la barrière. Pour l’instant,
ne pas serrer à fond.
5
REMARQUE : ce produit est
préassemblé. Les consignes suivantes ne
s'appliquent qu'en cas de remplacement.
Installer les pièces constituant la poignée et
les charnières (G), (H), (I) et (J) sur la
barrière. Insérer les vis (E) et les cuvettes à
vis (F) dans les quatre pièces
de la façon illustrée. Ne pas serrer à fond
pour l’instant.
G2400/G2401
Designer Angle Mount Safeway
®
4
D
C
D
C
I
F
E
J
F
E
E
F
H
F
E
G
5
Utilisation
G U I D E D ' U T I L I S A T I O N
16
12
Centrer la barrière dans l’embrasure.
Desserrer les vis des pièces (G), (H), (I) et
(J) et ajuster les pièces de façon à ce
qu’elles appuient sécuritairement sur les
charnières et les verrous. La distance qui
sépare la barrière et le mur/cadre de porte
doit être de 26,5 à 76,2 mm.
Serrer toutes les vis de la barrière.
13
Si la barrière est installée en angle,
la pièce (Q) doit être tournée de façon
à ce que la poignée repose solidement à
l’intérieur du verrou supérieur. Une fois
que la poignée de la barrière appuie
solidement à l’intérieur du verrou, glisser
le capuchon de verrouillage (S) sur le
verrou supérieur (R).
IMPORTANT : S’ASSURER QUE LE
CAPUCHON DE VERROUILLAGE EST
BLOQUÉ EN PLACE ET QU’IL NE PEUT
ÊTRE SOULEVÉ.
14
Pour ouvrir la barrière, tirer le loquet
supérieur vers l’arrière avec le pouce
et soulever la barrière en dehors de
son support.
Pour fermer la barrière, s’assurer que
les pièces supérieure et inférieure du
côté verrou reposent solidement dans
les supports et que le verrou supérieur
est bloqué.
14
13
S
Q
G2400/G2401
Designer Angle Mount Safeway
®
J
H
G
I
12
Aucune pièce de la barrière n'exige de lubrification. Nettoyer avec de l'eau chaude et du savon ou avec un chiffon
humide. Ne pas utiliser de nettoyants abrasifs ou un agent blanchissant. Une fois installée, la barrière doit être
périodiquement vérifiée pour s'assurer de son ajustement sûr et de son bon fonctionnement.
