Evolution Engines Gas RC - Manual (Page 31)

DE
31
Technische Daten der 10GX Evolution Motoren
Artikel
Hubraum
(Kubikzoll)
Bohrung
(mm)
Hub
(mm)
Gewicht
(Unzen)
Kurbelwelle
(ISO)
Zylinder Propeller
EVOE10GX 0,6 24,0 21,5 15,3 1/4 x 28 ABC 12 x 6 bei
12.600 1/min

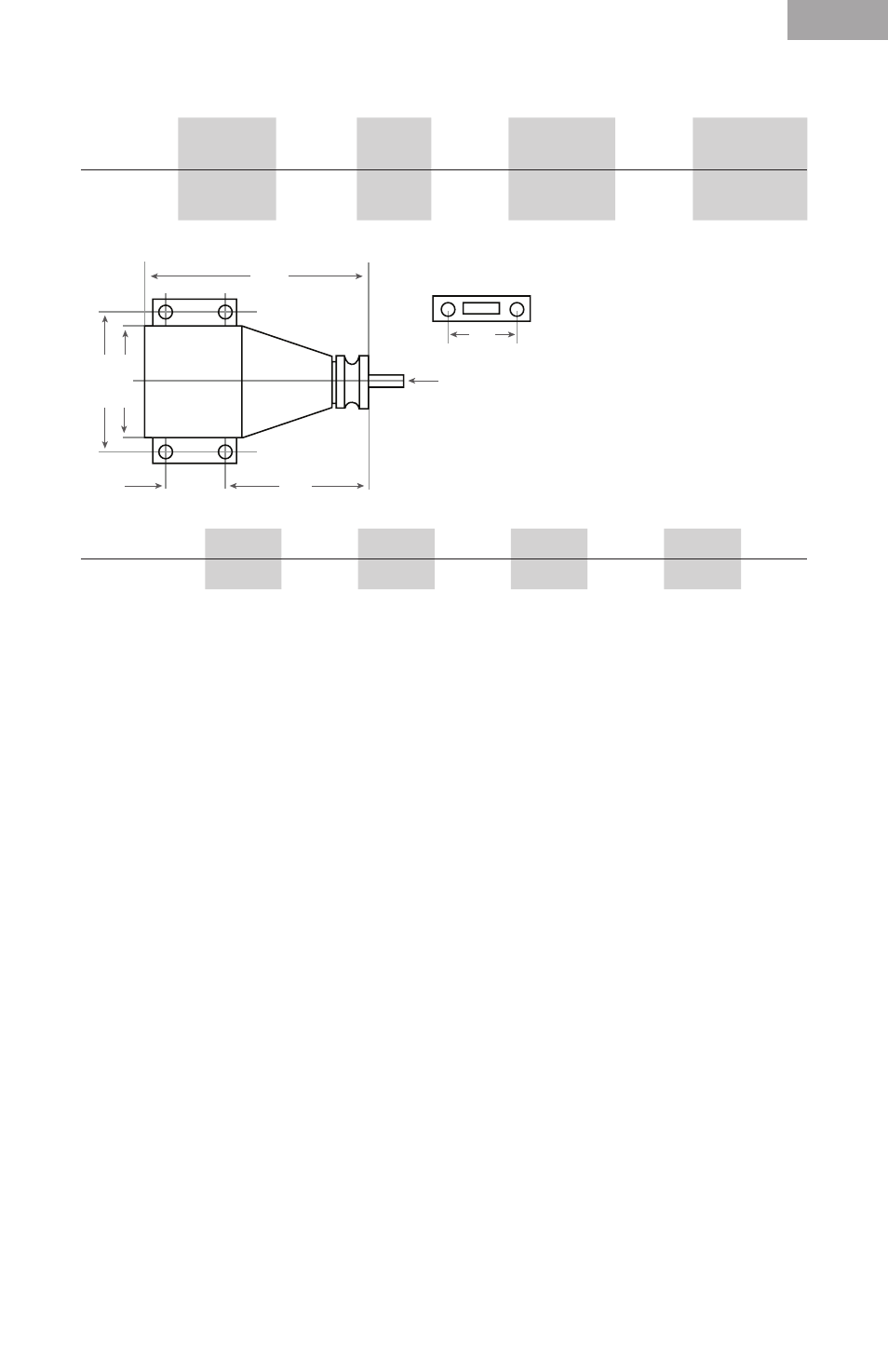

B A
C D
F
G
H
E = Höhe*
F = Länge
G= Kurbelwellen-
Gewindegröße
H = Abstand der
Schalldämpferschrauben
Abmessungen A B C D E* F G H (V)
EVOE10GX 36 44 17,5 57,4 72 88,5 1/4 x 28 37
* Höhe von Motor-C/L bis Oberkante Zylinderkopf
Fehlersuchleitfaden
Wenn der Motor nicht anspringt
• Zündkerze prüfen, ggfs. ersetzen.
• Kraftstoffleitungen prüfen.
• Prüfen Sie die einwandfreie mechanische
Funktion des Motors, indem Sie den Motor
durchdrehen.
• Prüfen Sie, ob der Vergaser richtig eingebaut
ist.
• Prüfen Sie, ob die Schalldämpfer-
Druckleitung angebracht und frei von
Knicken oder Blockagen ist.
Mechanische Fehler
Wenn der Motor nicht leicht durchgedreht
werden kann
• Der wahrscheinlichste Grund hierfür ist,
dass der Motor mit Kraftstoff geflutet
ist; beim Durchdrehen versuchen Sie
dann, nicht Luft, sondern Kraftstoff zu
komprimieren.
1. Zündkerze ausbauen.
2. Zylinderkopf mit einem Papiertuch oder
einem Lappen abdecken und am Propeller
drehen, um den überschüssigen Kraftstoff
herauszudrücken.
3. Zündkerze wieder einsetzen und erneut
versuchen, den Motor zu starten.
• Ein möglicher Grund ist ein Fressen
des Kolbens im Zylinder: Die
Zylinderkopfschrauben lösen und
abnehmen.
1. Die Zylinderlaufbuchse vorsichtig
entfernen.
2. Kolben und Zylinder visuell prüfen,
um den möglichen Grund für das
mechanische Problem des Motors
herauszufinden.
Mechanische Reparaturen müssen IMMER
von einem autorisierten Horizon Hobby-
Servicecenter durchgeführt werden.
Wartung
Nach jedem Flugeinsatz:
1. Den Kraftstoff vollständig aus dem Tank
ablassen.
2. Motor Starten und laufen lassen, bis der
Kraftstoff vollständig verbrannt ist.
3. Versuchen Sie, den Motor noch drei Mal zu
starten, oder so lange, bis keine Zündung
mehr eintritt. Hierdurch wird der Kraftstoff
vollständig aus dem Motor gebracht.
Wenn Sie weitere Hilfe brauchen oder Fragen
haben, wenden Sie sich an das Kundendienst-
Team von Horizon. Horizon verfügt über
geschulte Techniker, die Ihre Fragen zum Motor
qualifiziert beantworten können.
