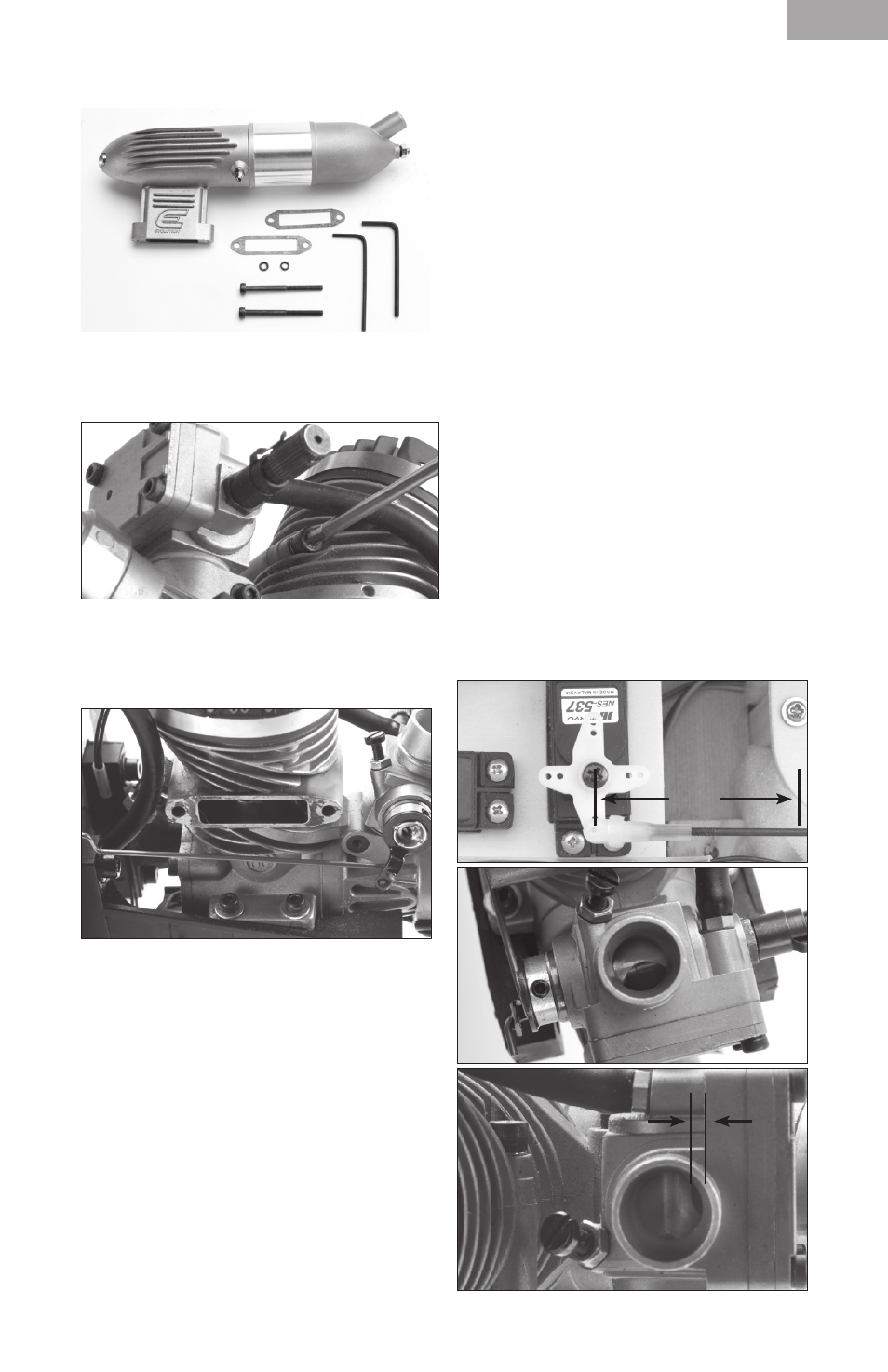

Verbindung des Gasgestänges
1. Verwenden Sie zum Anbringen des
Gasgestänges an den Gasarm des
Vergasers eine sichere Methode.
2. Schalten Sie den Sender und den
Empfänger ein.
3. Bewegen Sie den Gashebel auf die mittlere
Hebelstellung.
4. Stellen Sie den Gasarm so ein, dass
er einen Winkel von 90 Grad zum zur
Gasschubstange bildet.
5. Zentrieren Sie den Gas-Servomotor.
Montieren Sie einen Gasarm mit einer
Bohrung im Abstand von 11 mm vom
Mittelpunkt des Armes.
6. Verwenden Sie einen Gabelkopf zum
Anbringen des Gasgestänges an den
Servoarm.
11mm
1,5mm
Einbau des Schalldämpfers
Das Schalldämpfer-Montagevorbereitung umfasst
Montageschrauben (2), Sicherungsscheiben (2),
Schalldämpferdichtungen (2) und Inbusschüssel
(2).
1. Setzen Sie auf jede Schalldämpferschraube
eine Sicherungsscheibe. Schieben Sie
die Schalldämpferschrauben durch den
Zylinderkopf.
2. Positionieren Sie die Schalldämpferdichtung
über die Motormontageschrauben.
3. Richten Sie die Schalldämpferdichtung
zur Auspufföffnung und den
Schalldämpfermontageschrauben aus.
4. Ziehen Sie die Schalldämpferschrauben fest.
Wichtig: Ziehen Sie die
Schalldämpferschrauben nach 5 Betankungen
nach. Die Schalldämpferschrauben lösen sich
durch Wärme und Vibration.
Die Schalldämpfer-Durchgangsschraube muss
nach jeder der ersten drei Vollbetankungen
nachgezogen werden. Die Wärme bewirkt eine
Ausdehnung der Durchgangsschraube und der
Schalldämpfergehäuseteile. Nach dem dritten
Nachziehen sollte keine weitere Lockerung des
Schalldämpfers auftreten.
Nachziehen der Schalldämpfer-
Durchgangsschraube:
1. Die Schalldämpfer-Sicherungsmutter lösen.
2. Die Schalldämpfer-Durchgangsschraube
festziehen.
3. Die Schalldämpfer-Sicherungsmutter
festziehen.
