Page 7: Warning, Light head flash rates, Light head flash sequences

7
LIGHT BLUE/WHITE
PRIMARY
PURPLE
PRIMARY
RED
PRIMARY
PASSENGER SIDE 2015 TAHOE DRIVER SIDE
RED/WHITE
PRIMARY
BROWN
PRIMARY
GREEN
PRIMARY
LIGHT BLUE
SECONDARY
WHITE
SECONDARY
ORANGE
SECONDARY
BROWN/WHITE
SECONDARY
PINK
SECONDARY
GREEN/WHITE
SECONDARY

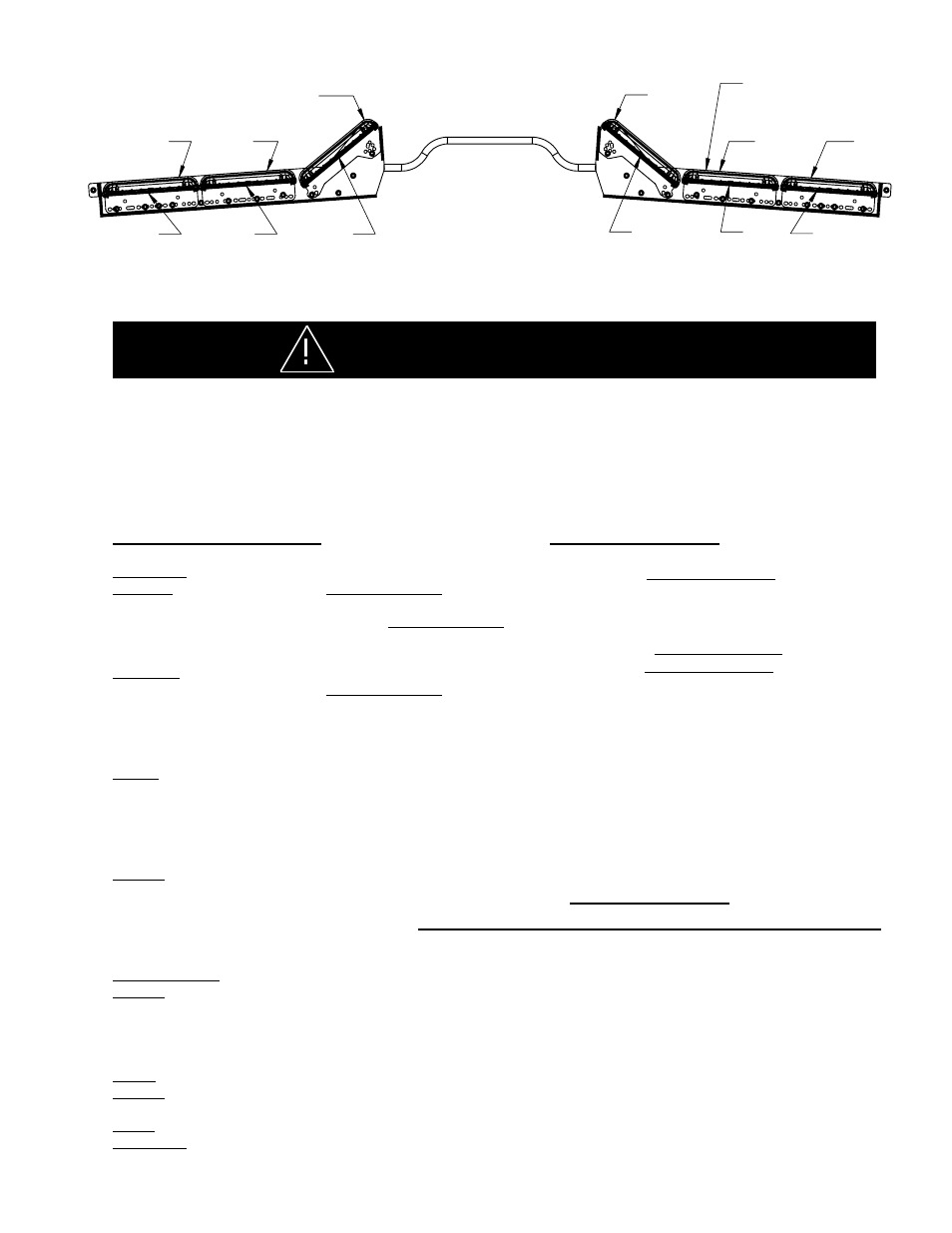

MULTI COLOR SUPERVISOR INTERNAL WIRING DIAGRAM
NOTE: THIS IS THE LOCATION
FOR THE CALIFORNIA
STEADY BURN RED
LIGHT HEAD
Changing Flash Rates and Lighting Sequences
To change Multi Color SuperVisor Light Head flash rates, momentarily touch the Black Wire with Red Stripe (Flash Rate Control
Wire) to 12 VDC Power (+ Positive). By holding the wire to + Positive for (1) second it will advance the flash rate by one, by hold-
ing the wire to + Positive for (3) seconds it will move the flash rate back by one. Holding the wire to + Positive for (5) seconds will
set the flash rate back to the factory default setting. See Flash Rate Chart Below! Changing the flash Sequence works the same
way except you use the Red Wire with White Stripe (Flash Sequence Control Wire). See Sequence Chart below!
This Product contains high intensity LED devices. To prevent eye damage,
DO NOT stare into light beam at close range.
WARNING!
Light Head Flash Rates
Double Flash-75 - LEVEL - 2 DEFAULT
Triple Flash-75
Quad Flash-75
Quint Flash-75
Double Flash-150 - LEVEL - 3 DEFAULT
Triple Flash-150
- LEVEL - 1 DEFAULT
Quad Flash-150
Quint Flash-150
Triple Pop Flash-150
Quad Pop Flash-150
Single Flash-375
Cycle Rates
Light Head Flash Sequences
LEFT / RIGHT PRIMARY & SECONDARY
(DEFAULT)
PRIMARY ONLY - LEVEL - 1 DEFAULT
SECONDARY ONLY
PRIMARY W / WHITE POPS - LEVEL - 3 DEFAULT
PRIMARY W / WHITE RANDOM
EVEN / ODD
PRIMARY & SECONDARY
PRIMARY ONLY - LEVEL - 2 DEFAULT
SECONDARY ONLY
PRIMARY W / WHITE POPS
PRIMARY W / WHITE RANDOM
IN / OUT PRIMARY & SECONDARY
PRIMARY ONLY
SECONDARY ONLY
PRIMARY W / WHITE POPS
PRIMARY W / WHITE RANDOM
RANDOM PRIMARY & SECONDARY
PRIMARY ONLY
SECONDARY ONLY
PRIMARY W / WHITE POPS
PRIMARY W / WHITE RANDOM
CYCLE SEQUENCE PRIMARY & SECONDARY
RANDOM PRIMARY ONLY
SECONDARY ONLY
PRIMARY W / WHITE POPS
PRIMARY W / WHITE RANDOM
ALL ON PRIMARY & SECONDARY
RANDOM
SWEEP PRIMARY & SECONDARY
LEFT / RIGHT PRIMARY ONLY
SECONDARY ONLY
PRIMARY W / WHITE POPS
PRIMARY W / WHITE RANDOM
INSTALLER NOTE:
FLASH RATE + FLASH SEQUENCE = FLASH PATTERN
