Flash Pattern Selection

Directional module Flash Pattern - Table 1

PCB (Color - Green)

Flash Pattern Description

1. Cycle Flash (DEFAULT)-------------Cycles through various patterns @ 70 fpm

2. NFPA Quad Flash 80 FPM----------Four Pulses per flash @ 80 fpm

3. Steadyburn------------------------------Steady-Burn

4. Five Flash 150 FPM------------------Five Pulses per flash @ 150 fpm

5. Quad Flash 150 FPM-----------------Four Pulses per flash @ 150 fpm

6. Triple Flash 150 FPM ----------------

Three Pulses per flash @ 150 fpm

7. Double Flash 150 FPM---------------Two Pulses per flash @ 150 fpm

8. Single Flash 150 FPM----------------One Pulse per flash @ 150 fpm

9. Single Flash 250 FPM----------------One Pulse per flash @ 250 fpm

10. Single Flash 375 FPM---------------One Pulse per flash @ 375 fpm

11. Triple Pop Flash 75 FPM------------

Three Pulses per flash ( 2 equal, 1 extended) @ 75 fpm

12. Quad Pop Flash 75 FPM------------Four Pulses per flash ( 3 equal, 1 extended) @ 75 fpm

13. Single Flash 75 FPM------------------One Pulse per flash @ 75 fpm

14. Double Flash 75 FPM-----------------Two Pulses per flash @ 75 fpm

15. Triple Flash 70 FPM ------------------

Three Pulses per flash @ 70 fpm

16. Quad Flash 70 FPM ------------------

Four Pulses per flash @ 70 fpm

17. Five Flash 70 FPM --------------------

Five Pulses per flash @ 70 fpm

18. Mod Flash

19. Action Flash

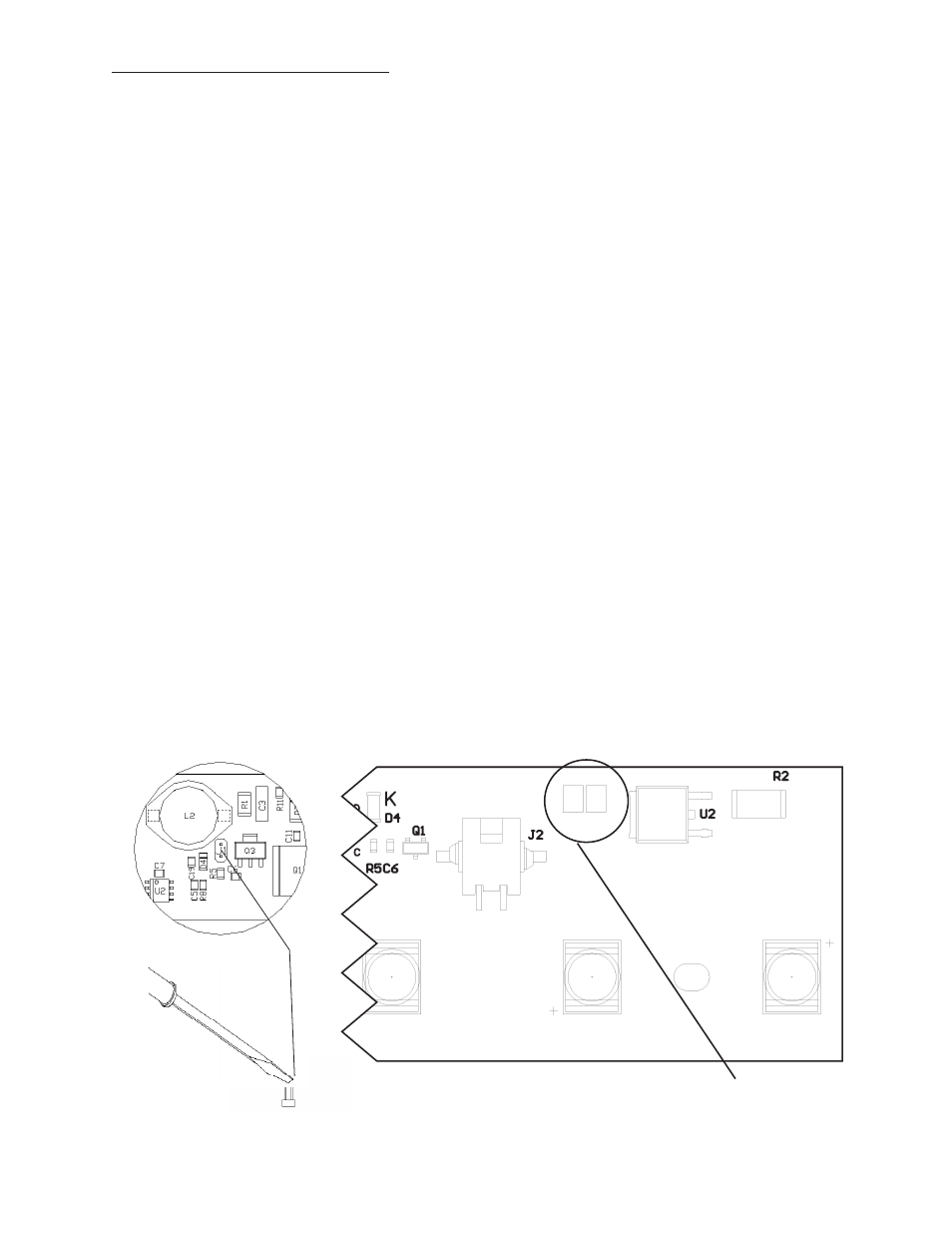

J1

Momentarily short

and release to

change patterns

PCB (Color - Black)

PCB

fOR APPLICATIONS uSINg

INTEgRATED PCB/LIgHT ENgINE

(ONE-PIECE)

fOR APPLICATIONS uSINg

SEPARATE PCB & LIgHT

ENgINES

Located on rear of

PCB

Located on front of

Integrated PCB/

Light Engine

Reflector removed

for clarity

Operating Specifications for front-rear module:

Operating Voltage: 10-16 VDC, Reverse Polarity Protection

Current Draw: Flashing Module:

Red/Amber - .25A avg @ 12.8 Volts

Blue/White - .40A avg @ 12.8 Volts

Steady Burn Module:

Red/Amber - .5A avg @ 12.8 Volts

Blue/White - .8A avg @ 12.8 Volts

Available Colors: Red , Blue, Amber, and White

LED DIRECTIONAL MODULES (CONT)
