SERVICIO Y AJUSTE
A
ADVERTENCIA:
SIEMPRE
APAGUE
EL
MOTOR Y
DESCONECTE EL CABLE DE
LA
BUJIA
Y
ALEJELO
DE
LA
BUJIA
ANTES
DE
EFECTUAR
CUALQUIER
MANTENIMIENTO O
AJUSTES.
EXTRAYENDO a TAWnZ DE LA
DESGRANADORA
Extraiga ei tamiz de la desgranadora y limpie el área
si el área de descarga se tapona.
® Apague el motor, asegúrese de que la picadora-
desmenuzadora
se
ha
detenido
por
completo
y
desconecte el cable de la bujía de la misma antes
de desatancar la canaleta.
® Afloje las dos perillas de mano a cada lado dei
deflector de la canaleta. Eleve el deflector, y amár
relo fuera del paso.
® Saque dos broches de horquilla de los pernos de
horquilla los cuales se extienden a través de la
cubierta. Quite los pernos de horquilla. Levante el
tamiz de la desgranadora desde el interior de la

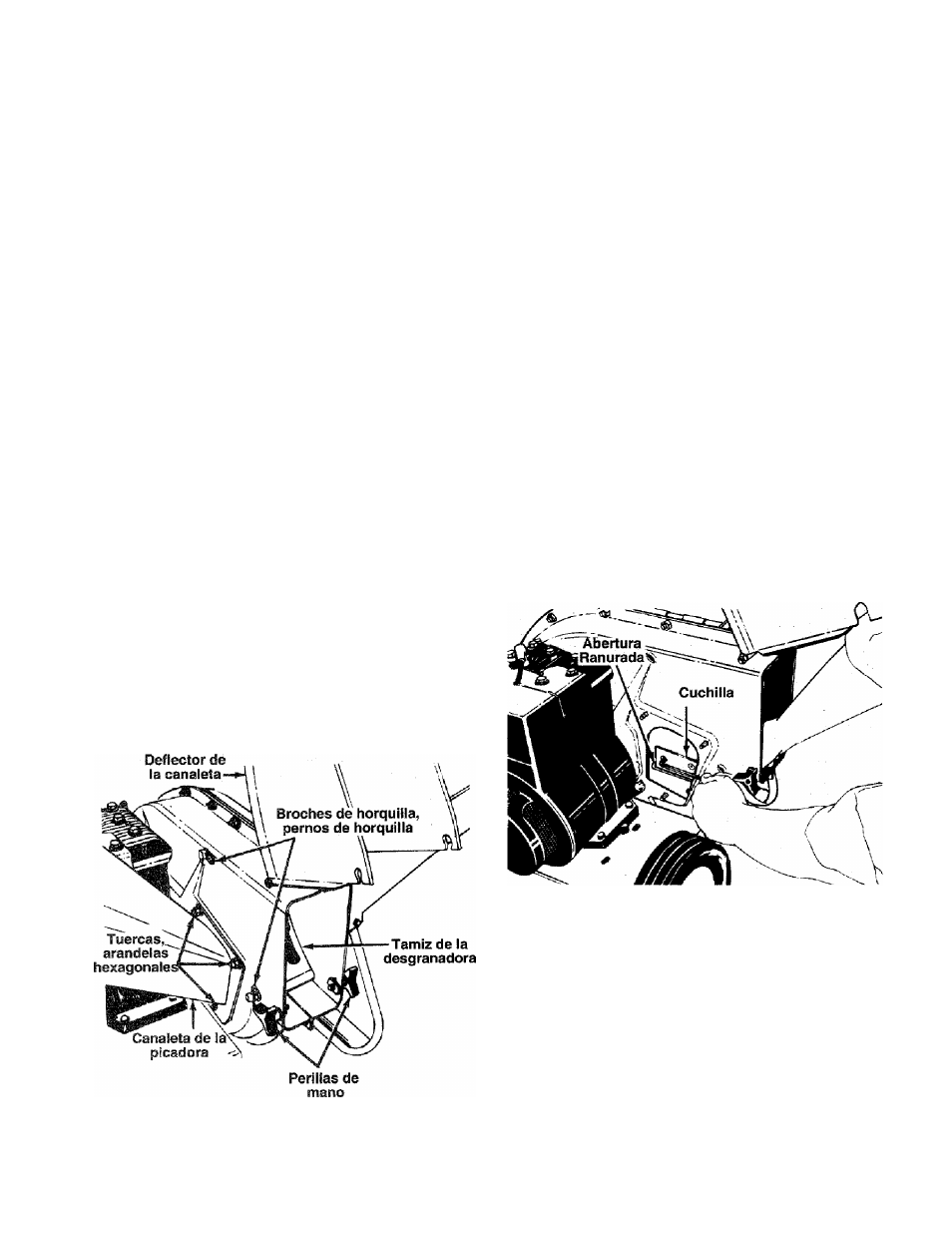

cubierta. Vea la figura 18.
® Limpie el tamiz raspándolo o lavándolo con agua.
Vuelva a colocar el tamiz.
NOTA: Asegúrese de rearmar el tamiz de la des
granadora con el lado curvo hacia abajo como se
muestra en la figura 18.
AFILANDO 0 REEMPLAZANDO LAS
CUCHILLAS
CUCHILLAS DE LA PICADORA
•
Desconecte el cable de la bujía y aléjelo de la
misma.
•
Quite el tamiz de la desgranadora como indicado
en la sección anterior.
•
Quite la canaleta de la picadora sacando tres tuer
cas
y
arandelas
hexagonales.
Se
requiere
una
llave de 1/2". Vea la figura 18.
NOTA:
La arandela acopada está en el fondo de la
canaleta de la picadora con la parte acopada contra
la canaleta.
•
Rote a mano el conjunto del impulsor hasta que
ubique una de las cuchillas de la picadora en la
abertura de la canaleta de la picadora. Quite la
cuchilla, usando una llave Alien de 3/16" en el
exterior de la cuchilla y una llave de 1/2" en el con
junto del impulsor (dentro de la cubierta). Vea la
figura 19.
• Quite la otra cuchilla de la misma manera.
FIGURAIS.
FIGURAIS.
Reemplace o afile las cuchillas. En el caso de afilar
asegúrese
de
quitar
una
cantidad
igual
de
ambas.
Rearme en orden inverso.
Asegúrese
de
que
ciertas
cuchillas
sean
colocadas
nuevamente
en
posición
con
el
borde
afilado
enfrentando la dirección mostrada en la figura 19 (el
borde afilado se arma hacia la abertura ranurada en
el conjunto del impulsor).
