MONTAJE/PRE OPERACION
Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han mon­
tado por razones de envío. Para asegurarse que su tractor funcione en forma adecuada y segura todas
las partes y los artículos de ferretería que se monten tienen que ser apretados en forma segura. Use las
herramientas correctas, según sea necesario, para asegurarse de que estén apretados en forma segura.
HERRAMIENTAS NECESARIAS PARA
EL MONTAJE
Un juego de llaves de tubo facilitará el montaje.
A continuación se enumeran los tamaños de las
llaves estándar.
(1) Llave de 5/16"
Cuchillo
(2) Llaves de 7/16" Medidor de presión
(2) Llaves de 1/2"
Pinzas
(1) Llave de 9/16"
Cuando en este manual se mencionan los térmi­
nos “mano derecha” o “mano izquierda” se refiere
a cuando usted se encuentra en la posición de op­
eración (sentado/a detrás del volante de dirección).
PARA REMOVER EL TRACTOR DE LA
CAJA DE CARTÓN
DESEMPAQUE LA CAJA DE CARTÓN
• Remueva todas las partes sueltas que estén
accesibles, y las cajas de partes, de la caja
de cartón grande.
• Cortar a lo largo de las líneas de puntos en todos
los cuatro paneles de cartón. Remover los pa­
neles de cierre y aplanar los paneles laterales.
• Revise si hay partes sueltas adicionales o
cartón y remuévalas.
ANTES DE REMOVER EL TRACTOR DE
LA CORREDERA
VERIFIQUE LA BATERÍA
1. Levante del asiento a la posición levantada.
AVISO: Si esta batería esta utilizada después del
mes y año Indicado sobre la etiqueta (la etiqueta
que se encuentra entre los terminales), cargue la
batería por un mínimo de una hora a 6-10 amps.
(Vea “BATERÍA” en la sección de Mantenimento
de este manual).
•
Para instale la batería, y cable de la
batería, realice el procedimiento descrito en
“REEMPLAZAR LA BATERÍA” del capítulo de
Servicio y Ajustes de este manual.
Etiqueta

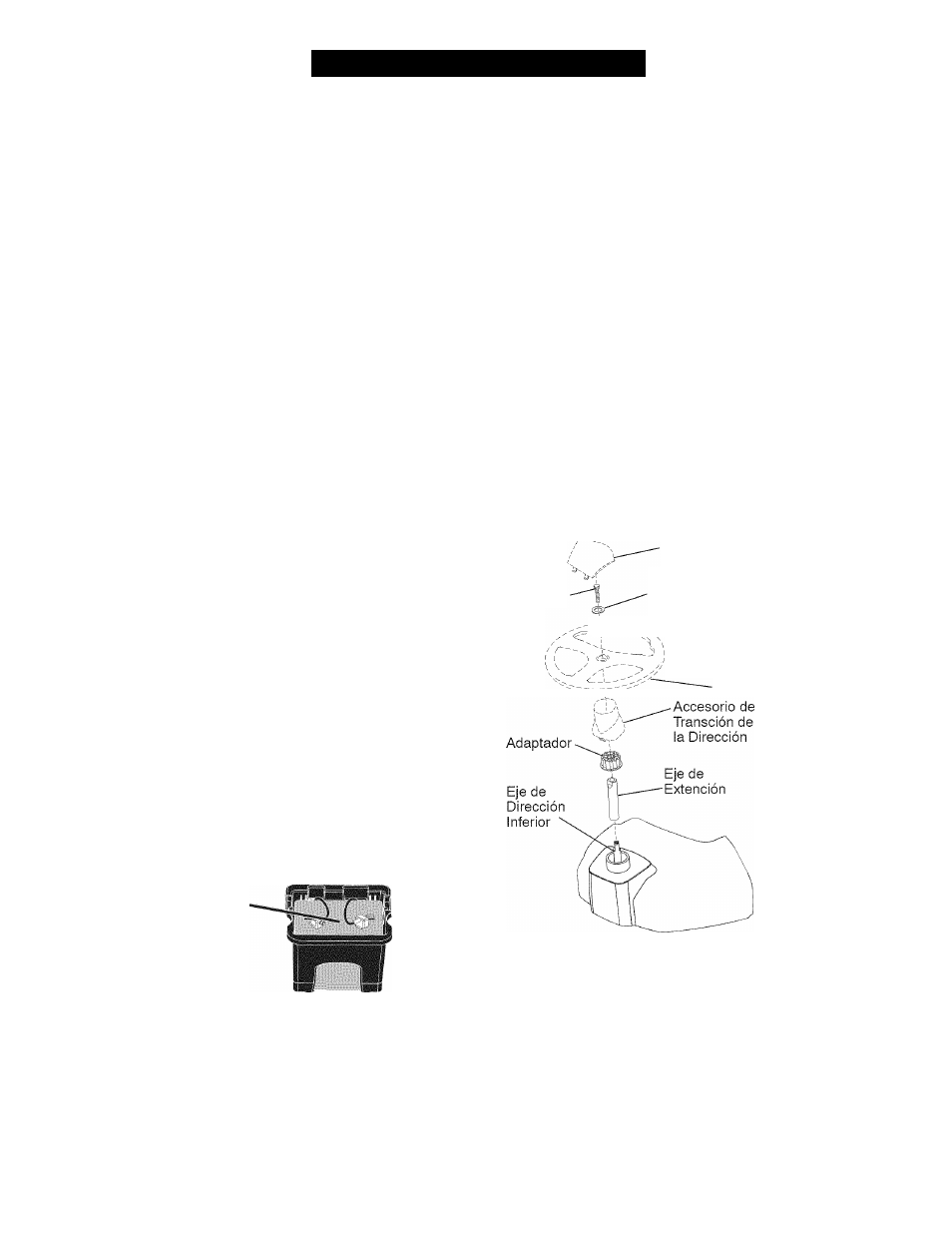

ADJUNTE EL VOLANTE DE DIRECCIÓN
MONTAJE DELEJE DE EXTENSIÓN Y ELACCE-
SORIO DE TRANSICIÓN DE LA DIRECCIÓN
1. Deslice el eje de extensión sobre el eje del
volante Inferior.
2. Ponga las orejas del accesorio de transición
de la dirección sobre las ranuras para las
orejas, en el tablero, y empújelas hacia abajo
para asegurarlas.
INSTALACION DEL VOLANTE DE DIRECCION
3. Ponga las ruedas delanteras del tractor para
que estén indicadas hacia adelante.
4. Remueva el adaptador del volante y deslice
el adaptador sobre la extensión del eje de
dirección.
5. Ponga el volante de dirección de manera que
las barras transversales queden horizontales
(izquierda a derecha) y deslícelo al Interior del
eje y sobre el adaptador.
6. Monte la arandela plana grande, arandela
de seguridad 5/16, perno hexagonal 5/16 en
forma segura.
7. Presione el Inserto del volante de dirección
en el centro de éste.
8. Remueva el embalage de cartón del capota
y de la rejilla.
IMPORTANTE: Revise y remueva todas las
grampas en la corredera porque puden perforar
las llantas en donde el tractor tiene que rodar
para salirse de ella.
Perno
Inserto
Arandela de
Seguridad
/C*-
Arandela
Plana Grande
Volante de
Dirección
INSTALACIÓN DEL ASIENTO
Ajuste el asiento antes de apretar el perno de ajuste.
1
.
2
.
3.
Remueva la perno y la arandela plana que
aseguran el asiento al empaque de cartón y
póngalos de lado para poder utilizarlos durante
la instalación del asiento sobre el tractor. Re­
mueva y desechase del embalaje de cartón.
Conecte el interruptor con el asiento.
Colocar el asiento y en el asiento del recipiente
de manera que la tres (3) cojínsesté posiclonada
en el agujero ancho ranurado en el recipiente.
Empujar en el asiento para enganchar el
cojíns en la ranura y empujar el asiento hacia
la parte trasera del tractor.
