AADVERTENCIA
NO inicie el ensamblaje hasta que esté seguro de que ia
herramienta NO ESTA enchufada.
NO ensamble el Colector de Polvo hasta que esté seguro
de que el interruptor de energía se encuentre en la posi­
ción de "APAGADO".
Para su propia seguridad, NO CONECTE la máquina a
la fuente de energía hasta que la máquina se encuentre
completamente ensamblada y usted haya leído y en­
tendido cabalmente el Manuel del Propietario.
MONTAJE DE LAS RUEDAS
PIVOTANTES A LA BASE
ASEGURESE DE QUE EL COLECTOR DE POLVO ESTE
DESCONECTADO DE LA FUENTE DE ENERGIA.

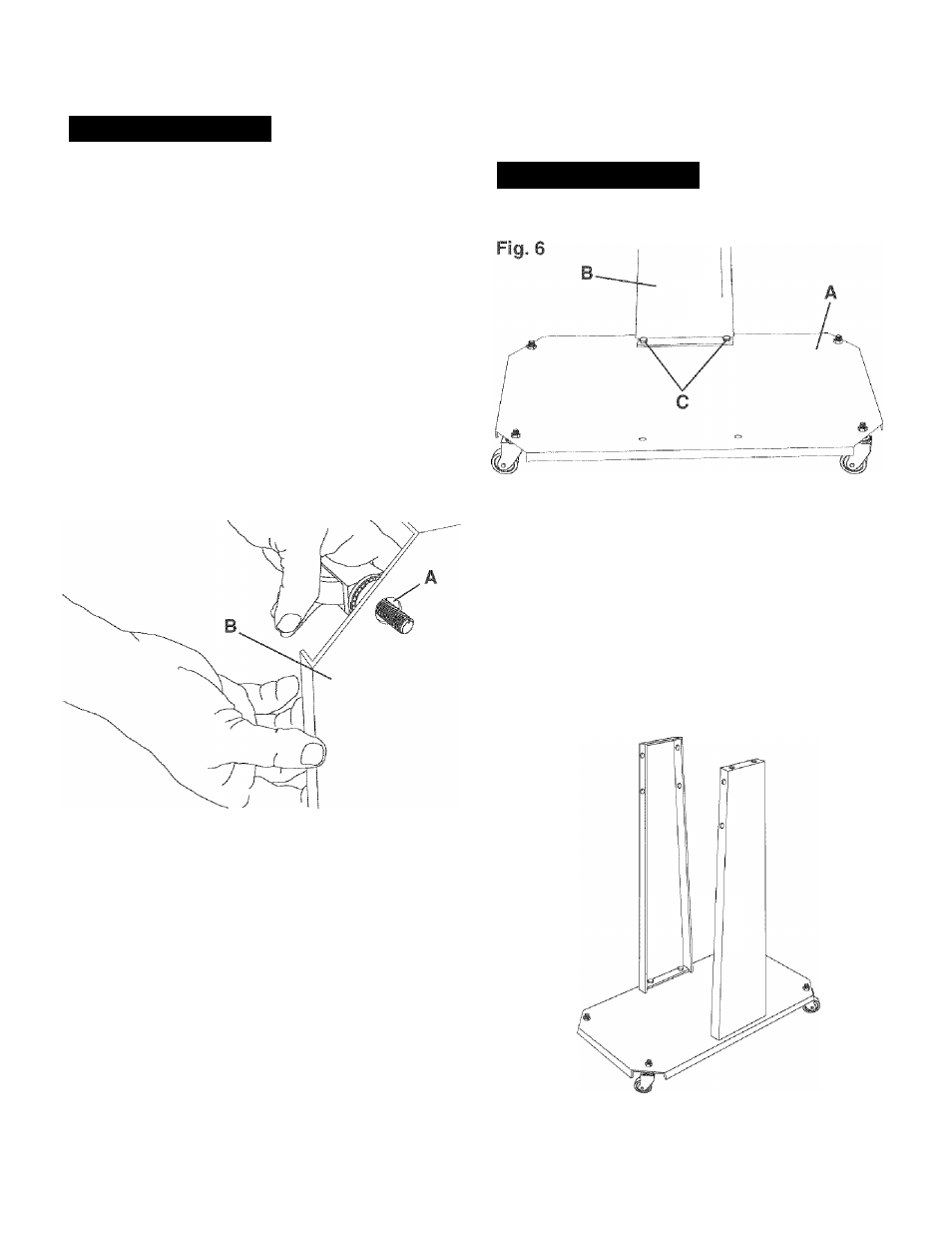

Fig.5
Inserte el perno de la rueda pivotante a través de uno de
los cuatro agujeros (A) en ia base (B), de los cuales no
se ilustran tres. Consulte la figura 5.
Coloque la tuerca de pestaña hexagonal de 3/8-16 sobre
el perno de ¡a rueda pivotante y apriete.
Repita los Pasos 1,2 y 3 para los tres ensamblados
restantes de rueda pivotante.
MONTAJE DE LOS SOPORTES
LATERALES
AADVERTENCIA
ASEGURESE DE QUE EL COLECTOR DE POLVO ESTE
DESCONECTADO DE LA FUENTE DE ENERGIA,
1. Coloque la base (A) en posición erguida. Consulte la
figura 6.
2. Alinee los dos agujeros en el extremo más ancho del
soporte lateral (B) con ¡os dos agujeros (C) en la base.
Consulte la figura 6.
3. Inserte un tornillo de cabeza hexagonal de 5/16-18 x
5/8 pulg. a través de cada uno de los dos agujeros en
el soporte lateral y la base.
4. Coloque una tuerca de pestaña hexagonal de 5/16-18
sobre cada tornillo y apriétela seguramente.
Fig. 7
5. Repita los Pasos 1 , 2 , 3 y 4 para ensamblar el segundo
soporte lateral. Consulte la figura 7.
30
