Instatle la íínidadí de Centro/ de la Puerta
Ubique el control de la puerta de manera que quede a la
vista desde la puerta y a una altura mínima de 1 5 m
{5 pies) donde los niños pequeños no !o puedan alcanzar y
lejos de las partes móviles de la puerta y de la tornilleria

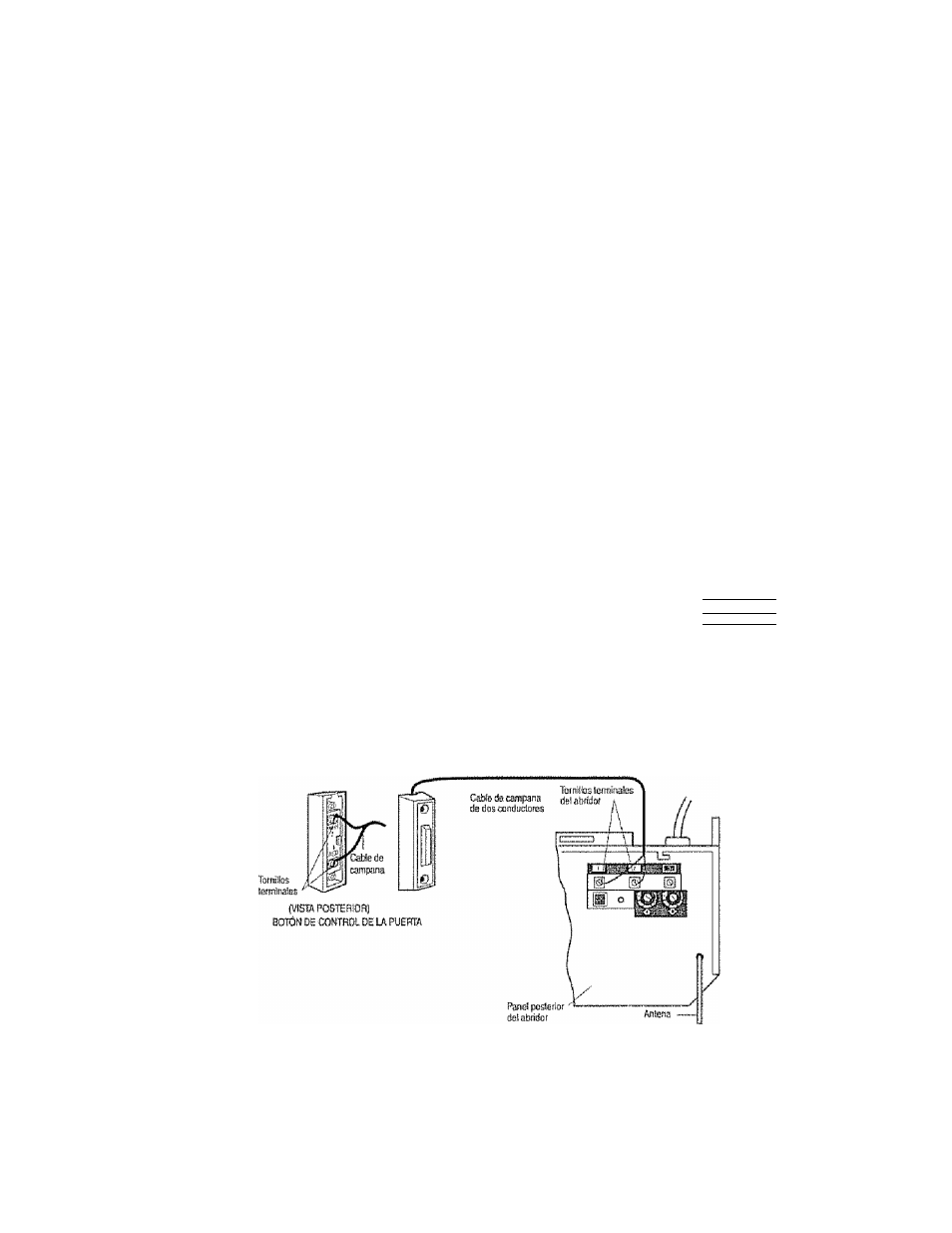

1. - Pele 6 mm (1/4 de pulg) del extremo del cable do
campana y conéctelo a fas terminales de tornillo
correspon-dlentes al color de! cable en la parte posterior
de la puerta de la unidad de control; blanco a 2 y
blanco y rojo a 1,
2. Sujete flrmerasnte el botón de control de la puerta con
tomillos de 6ABx1-1/2 de pulg Sí se va a instalar en un
muro falso, taladre dos orificios de 5/32 de pulg., y use
los sujetadores que se incluyen.
3. Corra el cabíe de campana al motor a lo largo de la
pared y eS techo, use grapas con aislamiento en varios
puntos a lo largo del cable para sujetarlo Tenga cuidado
de no perforar el cabie ai engraparlo, creando así un
corto circuito o un circuito abierto
4. Conecte e! cable de campana a los tornillos terminales
del panel de la unidad dei motor: blanco a 2; blanco y
rojo a 1,
5. Cotoque el cable de la anterta como se indica.
e. Use tachuelas o grapas para sujetar permanentemente ta
calcomanía de advertencia sobre el riesgo de quedar
atrapado; esta calcomanía debe estar en la pared y
cerca del control de la puerta. La calcomanía de
advertencia de la prueba de retroceso de seguridad y
liberación manual debe colocarse en un punto
prominente del interior de la pueda de la cochera
NOTA: No conecte el abridor a la energía eléctrica ni lo haga
funciúnar en este momento- El trole hará el recorrido hasta
llegara la posición completamente abierta, pera no regresará
a la posición cerrada hasta que el rayo del sensor esté
conectado y aüneado debidamente-1 sensor esté conectado y
alineado debidamente..
PñSú 6 ^A ADVERTENCIA
Para evitar la posibilidad de una LESlOiy GRAVE o INCLUSO LA
MUERTE por elBctrocudón:
• ANTES de instalar el control de (a puerta, cerciórese tie que la
energía eléctrica no esté conectada
• Conecto el control SÓLO a cables de bafci voltaje de 24
VOLTIOS
Para evitar la posibilidad de una LESIÓN GRAVE e INCLUSO
LA MUERTE cuando la puerta de ta cochera se está cerrando;
• Itjstale el control de la puerta de manera que quede a la vista
desde la puerta de la cochera, fuera del alcance de tos niños a
una altura mínima de 15 m (5 pies), y alejado de las partes
móviles de la puerta
• NUNCA permita que los niños hagan funcionar o jueguen con
los botones de control de ta puerta ni cort ios transmisores de
contro! remoto
• Haga funcionar ta puerta SÓLO si la puede ver claramente, si
la puerta está debidamente ajustada, y si no no hay ninguna
obstrucción en su reGorrido
• SIEMPRE tenga a la vista la puerta de la cochera hasta que
esté completamente cerrada NUNCA permifa que alguien se
atraviese en el recorrido de la puerta de la cochera cuando se
está cerrando
Conexiones para la Unidad de Control Exterior
ConeclÉ a las termirtales: el blanco al 1 ; blanco/rojo al 2,
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Botón ds toniíoltie U pueria
.. "T
ifflíiiicz: .. 1
Süfêtadates para
rtmmlsSsti
Grapas can
aistefnieruo
