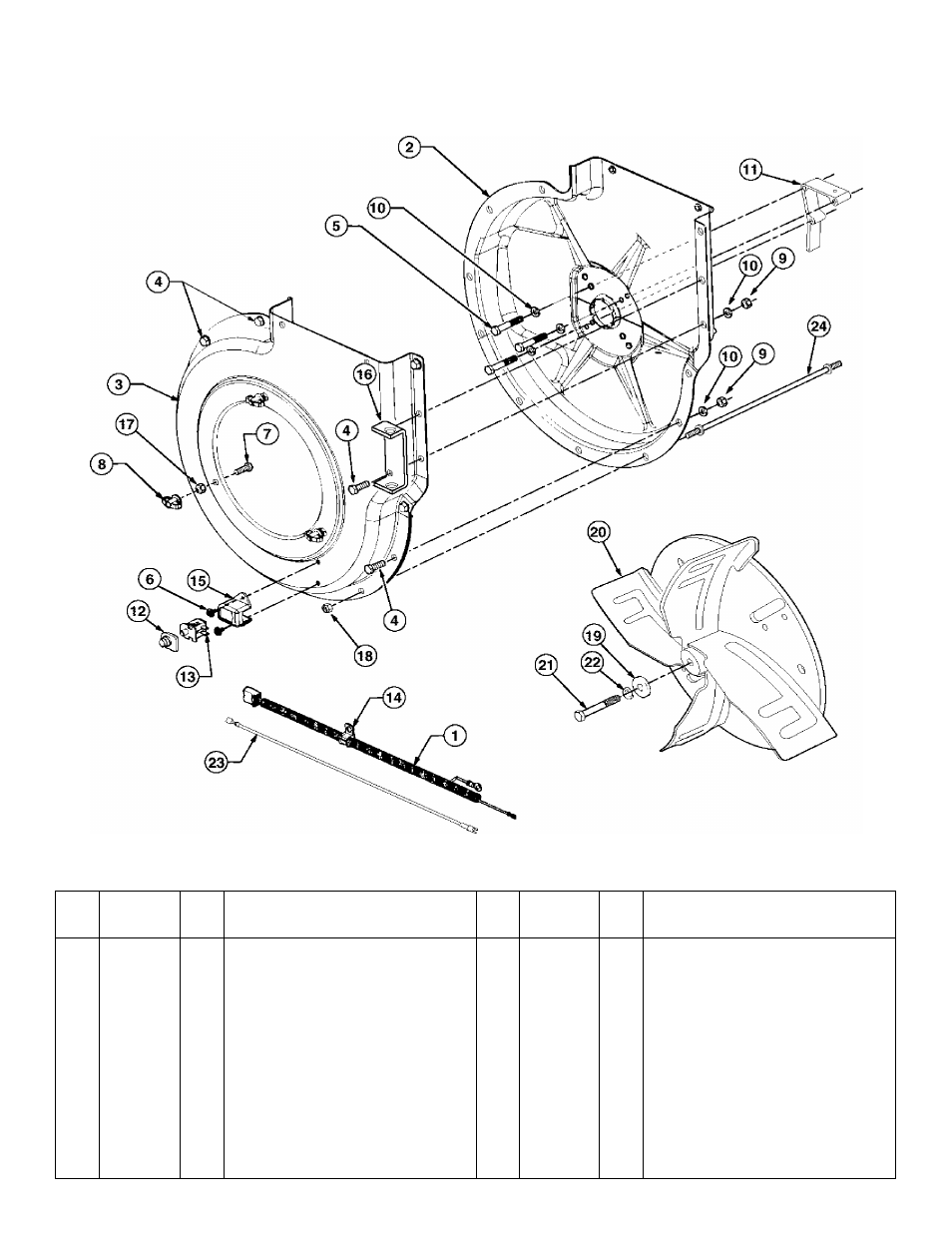

REPAIR PARTS FOR MODEL 486.24504 VAC SYSTEM
IMPELLER HOUSING ASSEMBLY
REF.
NO.
PART
NO.
QTY. DESCRIPTION
REF.
NO.
PART
NO.
QTY. DESCRIPTION
1
629-0241A 1
Harness, Wire
13
725-3166
1
Snap Mount Switch
2
24-034'
1
Housing Ass'y. Inner
14 726-0272
1
Clamp
3
24633
1
Housing Ass'y- Outer
15 731-1613
1
Cover, Switch
4
43182
10
Bolt, Hex 5/16-18x3/4"
16
24958
1
Hose Hanger Bracket
5
710-0772
3
Bolt, Hex 5/16-24x2"
17 712-3046
3
Nut, Hex Jam 5/16-18 Thd.
6
710-1268
2
Screw, Seif Tap #10-16 x 3/8"
18
47810
2
Nut, Hex 5/16-18 Nylock
7
43063
3
Bolt, Hex 5/16-18 X 1"
19 736-0247
1
Flat Washer, 13/32" x 1-1/4"
8
712-0421
3
Knob
20
63924
1
Impeller Assembly
9
43064
10
Nut, Hex Lock 5/16-18
21
710-1273
1
Bolt, Hex 3/8-24 x 2-3/4"
10
43086
13
Washer, Lock 5/16" Spring Type 22
43003
1
Lockwasher, 3/8"
11 719-0330A 1
Adapter, Mounting
23
629-0923
1
Harness Adapter
12 725-1700
1
Cover, Switch
24
48591
2
Spacer Rod
