Dell Inspiron 500m User Manual
Page 24
3.
Starting from the lower left corner of the modem, gently roll in the top-left corner of the modem, placing it underneath the sponge. Gently rolling in the
modem prevents the top left corner of the modem from contacting the system board and damaging parts.
4.
Ensure the modem is aligned correctly, and replace the M2 x 3-mm screw.
Back to Contents Page

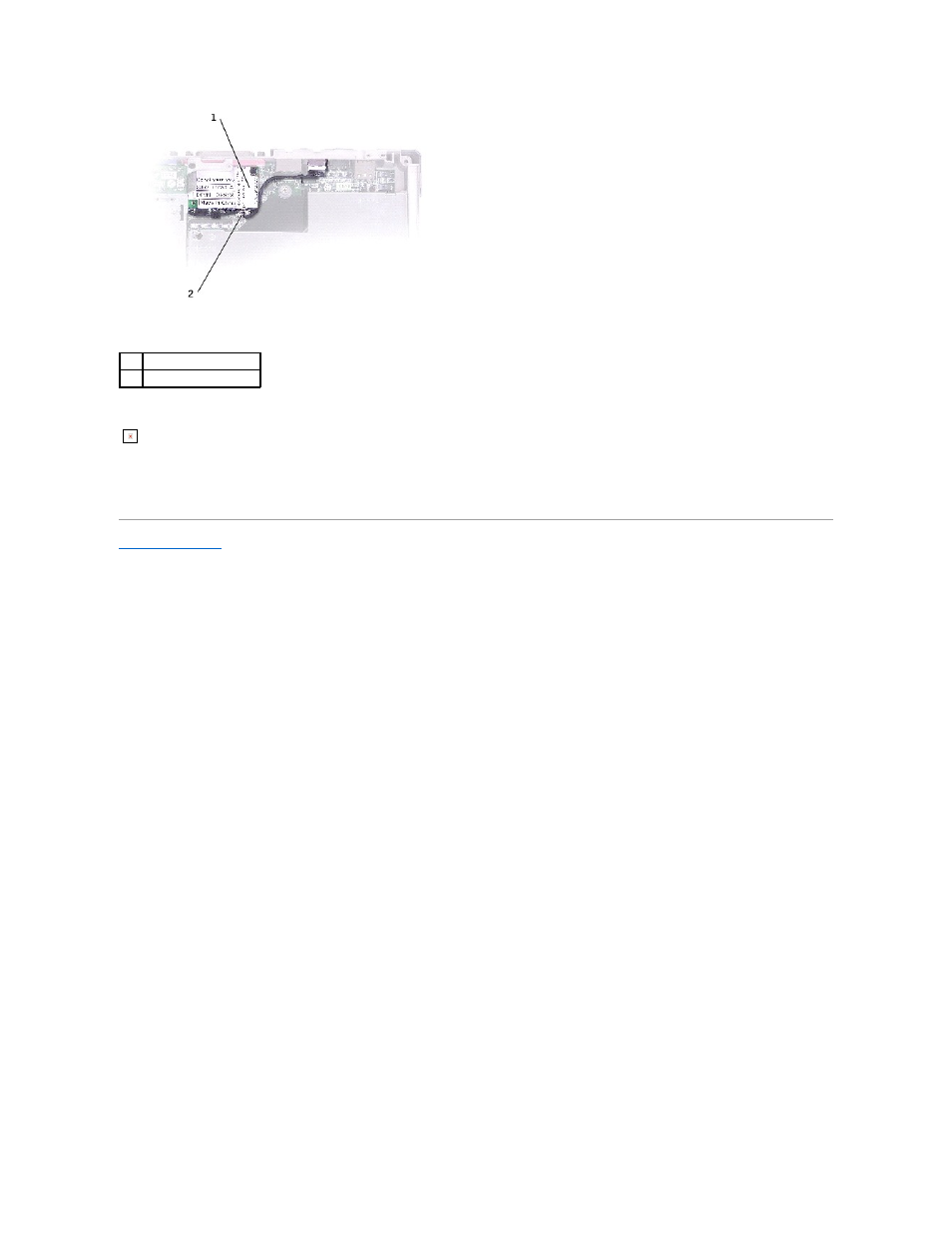

1
modem
2
modem cable
NOTICE:
Do not press down on the left side of the modem while installing it.
