3-6 Rack-Installationsanleitung
4. Wiederholen Sie die Schritte 2 und 3 für die Rückseite des Rack-Schranks, um die
hintere Schiene zu markieren, und stellen Sie sicher, dass die Beschriftung der
Schablone die nach außen zeigende Seite als Rückseite der Schablone
kennzeichnet.
Um die Schienen im Rack zu installieren, führen Sie folgende Schritte aus:
1. Schieben Sie den Flansch der Montagehalterung zur Mitte der Schiebeeinheit,
um die Gesamtlänge der Schiebeeinheit leicht zu verringern (siehe Abbildung
3-4).
Der Montageflansch an jedem Ende der Schiebeeinheit hat zwei Haken, die in die
Löcher der vertikalen Schienen passen.
2. Positionieren Sie den Montageflansch der Schiebeeinheit vor die Innenseite der
vorderen vertikalen Schiene des Racks, so dass der untere Haken sich in dem
Loch befindet, der durch die untere V-förmige Kerbe der Schablone
gekennzeichnet ist.

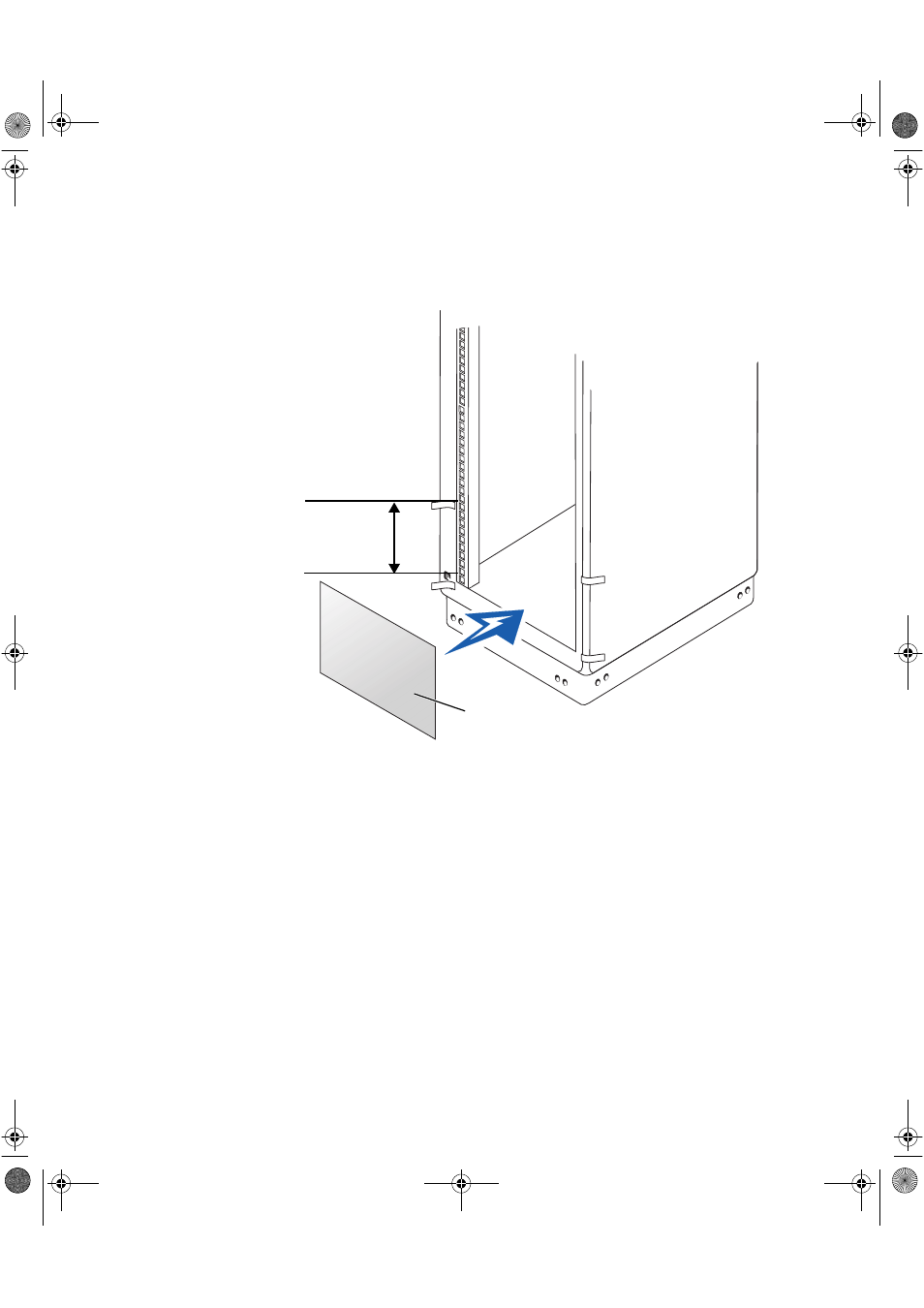

Schablone
14 U (24,5 Zoll)
