Page 34: Mantenimiento, Preparación

background image

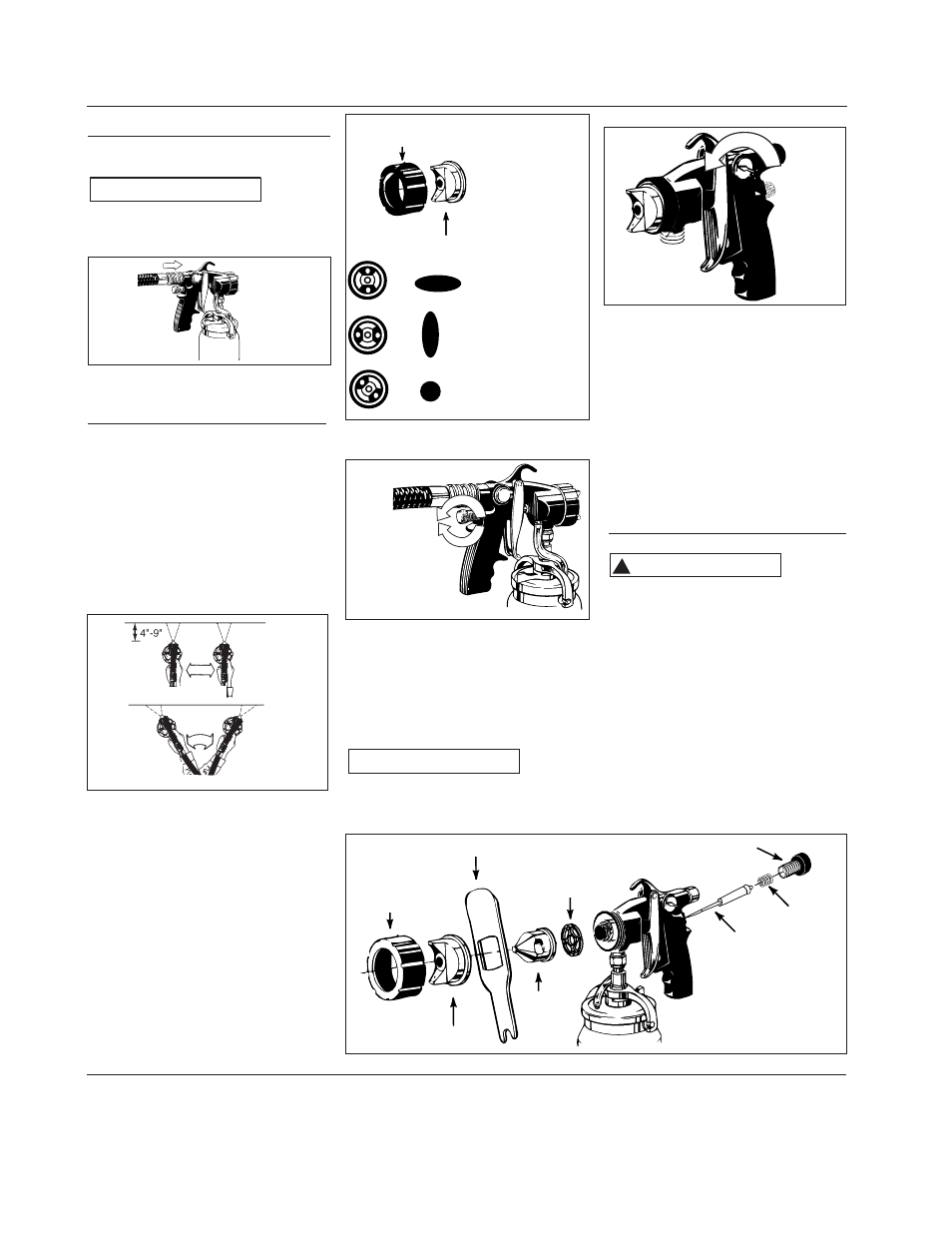

Figura 15 - Preparación para limpiar

Llave

Tapa

Boquilla

Anillo

retenedor

Anillo de

salida de

aire

Perilla de control de

salida de material

Resorte

Aguja

34 Sp

Manual de Instrucciones & Lista de Partes

6. Conecte el conector rápido de la

manguera a la pistola.

La

AVISO

cubierta

del conector rápido tiene un resorte y debe
tirarlo hacia atrás para conectarlo o
desconectarlo (Vea la Figura 10).

Fig. 10 - Para conectar la manguera de aire

Funcionamiento

Siempre practique primero. Ajuste la
ensayándola en la superficie donde
haga las prácticas (por ejemplo un
cartonpiedra) antes de rociar el área
que desea pintar.

1. Mantenga la pistola a unas 4"

- 9" (de 104 a 234cm) y paralela al
objeto que esté pintando. (Vea la
Figura 11). Si ha ajustado el patrón
para pintar algo angosto tendrá que
acercarla a unas 2" (52cm) del área
de trabajo.

Figura 11 - Movimiento para pintar

2. Mueva la pistola en forma pareja.

Comience a moverla antes de
apretar el gatillo y continúela
moviendo después de soltarlo.

3. Para obtener mejores resultados

sobrepase cada mano de 25 a 50%.

4. Para ajustar el “tipo“ de patrón

de pintar, gire la tapa a la posición
deseada. (Vea la Figura 12).

5. Para ajustar la salida de material,

gire la perilla de control de salida
de material en el sentido de las
agujas del reloj para disminuirla
y en sentido contrario para
aumentarla. (Vea la Figura 13.)

6. Para lograr un rociado fino,

gire la perilla de control de salida
de material hacia la derecha para
disminuirlo y hacia la izquierda
para aumentarlo. (Vea la Figura 14).
Al reducir la salida de aire se reduce
el desperdicio.

La

AVISO

manguera

de aire de la turbina se puede usar para
secar las áreas donde haya rociado
demasiada pintura o que se sequen
lentamente.

Figure 14 - Para ajustar el patrón fino

El aire que sale de la turbina es tibio
debido al funcionamiento normal.
Esto podría afectar la calidad del
acabado cuando la use en días calidos
secos ya que materiales como lacas se
secan muy rápidamente. Para resolver
este problema podría usar agentes
retardantes. Consúltele al distribuidor
del material sobre que tipo de
agente debe usar y los pasos a seguir
para mezclarlo.

Mantenimiento

LIMPIEZA

!

ADVERTENCIA

Cerciórese de que el área esté bien
ventilada si necesita usar solventes.
Siga todas las regulaciones locales para
deshacerse de los materiales .

1. Saque la perilla de control de

salida de material, el resorte y la
boquilla. (Apriete el gatillo para
que la aguja salga más fácilmente).
NOTA: El sacar la aguja antes de
sacar la boquilla evitará que la
aguja se dañe.

2. Use la llave suministrada para sacar

el anillo retenedor y el anillo de
salida de aire. (Vea la Figura 15).

Correcto

Incorrecto

=

=

=

Patrón horizontal
Muévalo de arriba
a abajo

Anillo

retenedor

Patrón vertical
Muévalo de izquierda
a derecha
o de derecha a izquierda

Patrón redondo
Muévalo en cualquier
dirección

Tapa

Aumentar

Disminuir

Aumentar

Preparación

( continuación)

Figura 12 - Para ajustar el “tipo”

de patrón

Fig. 13 - Para ajustar la salida de material
