32 Sp
Manual de Instrucciones & Lista de Partes
Siga las medidas de precaución de los
fabricantes de materiales y solventes.
No use líquidos con puntos de ignición
menores de 100 grados Fahr en heit
(38 grados Celsius).
No transporte la TURBINA mientras esté
rociando.
Mantenga la turbina a la distancia máx i ma
del área que esté rociando.
Al rociar con este tipo de rociadora puede
producir se electricidad, estática. Si va a
rociar cualquier objeto que sea con duc tor
de electricidad éste debe estar conectado
a tierra para evitar que eche chispas. La
rociadora está conectada a tierra a través del
cordón eléctrico. Si tiene que usar un cordón
de extensión, éste debe ser de 115 voltios,
con tres terminales y conectado a tierra.
Vapores peligrosos: Pinturas,
solventes, insecticidas y otros
materiales pueden ser dañinos
al inhalarlos, ocasinándole
náusea severa, desmayo o
envenenamiento.
Use una máscara respiratoria si hay
posibilidades de que inhale vapores. Vea las
instrucciones de la máscara para ver si le
protege contra vapores dañinos.
NUNCA apunte la pistola rociadora hacia
cualquier parte del cuerpo u otra per so na.
Al inclinar
!
PRECAUCION
la pistola,
ésta se puede atascar. El material reseco
también puede atascar los tubos y uniones.
La pistola pulverizadora no funciona si está
atascada.
Mientras no la esté usando, desconéctele
la manguera y coloque la pistola en una
superficie sólida y nivelada para evitar que
se incline.
Componentes
(1) Pistola - completamente
ensamblada, con una aguja/boquilla
para todo uso instalada.
Ensamblaje
ENSAMBLAJE DE LA AGUJA
Y LA BOQUILLA
1. Use la Tabla 2 para determinar el
tamaño adecuado de la aguja y la
boquilla para el material que va a
rociar. La aguja y boquilla para todo
tipo de materiales vienen instaladas
de fabrica.
Importante: La aguja y la boquilla
son un juego. Es muy importante
que ambas se seleccionen e instalen
adecuadamente. Los juegos de aguja/
boquilla se identifican por los anillos
grabados en la aguja y la boquilla.
Cerciórese de que el número de anillos
en la aguja y la boquilla sea el mismo,
de lo contrario el acabado será de
mala calidad.
2. Las agujas y boquillas para materiales
claros tienen sólo un anillo grabado tal
como se muestra en la Fig. 2, abajo.

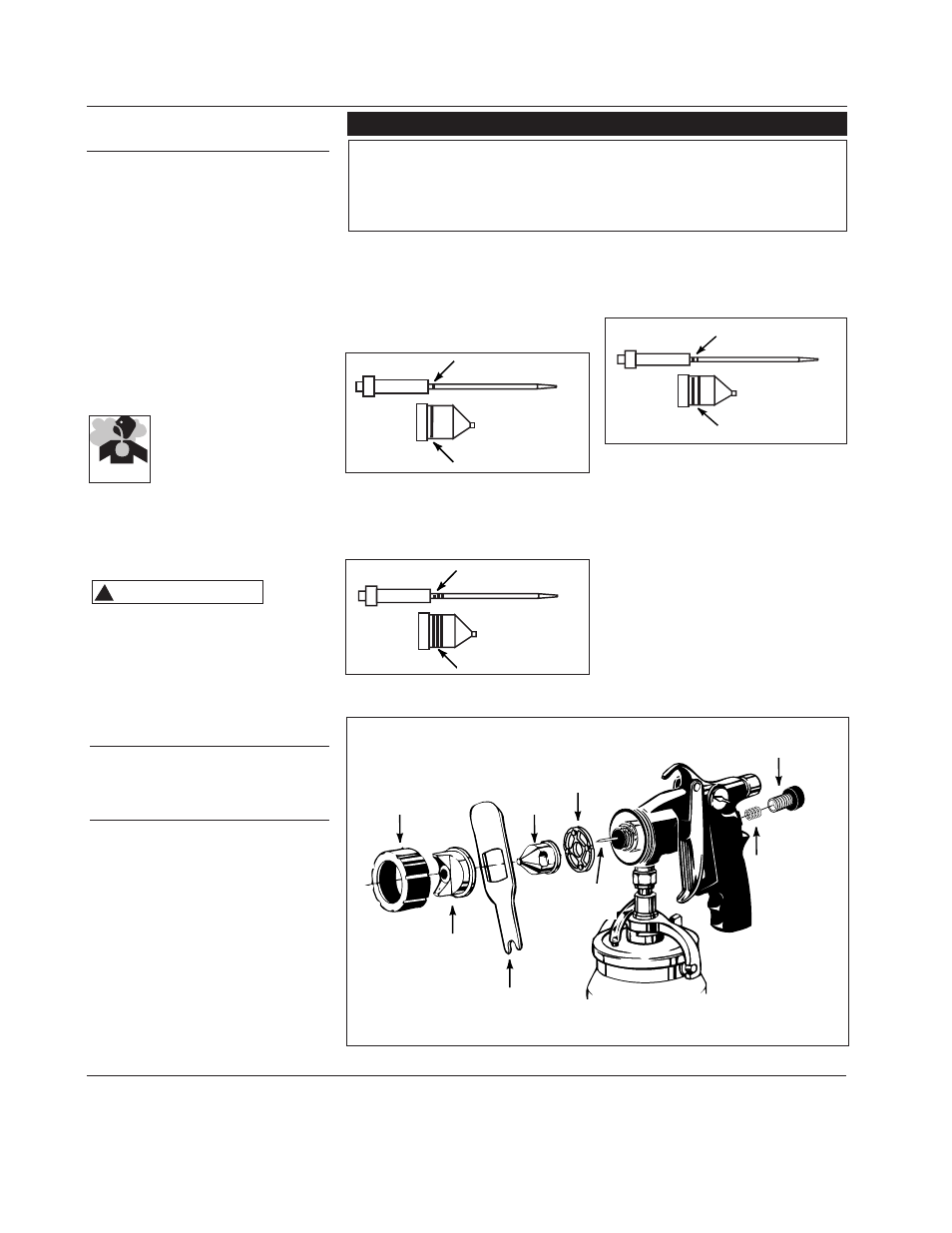

Figura 2 Juego de aguja y boquilla para
materiales claros
3. La aguja y la boquilla para todo tipo de
materiales tienen 3 ranuras tal como se
muestra en la Figura 3 a continuación.
Figura 3 - Juego de aguja y boquilla
para todo tipo de materiales
4. Las agujas y boquillas para materiales
espesos tienen dos anillos grabados
tal como se muestra en la Fig. 4 abajo.
Figura 4 - Juego de aguja y boquilla
para materiales espesos
NOTA: El juego de aguja para material
para todo uso está incluido con la
unidad. Los juegos de aguja para
material grueso y fino no se incluyen;
sin embargo, es posible comprar estos
juegos en el almacén al detalle que
vendió la unidad, o llamando al
1-800-626-4401.
5. Saque el anillo retenedor, la tapa,
la boquilla, la perilla de control de
salida del material, el resorte y el
ensamblaje de la aguja (Fig. 5).
Tabla 1 Combinación de aguja/boquilla para diferentes materiales
MATERIAL AGUJA/BOQUILLA
Pinturas acrílicas Para todo tipo o materiales claros
Tinturas Para materiales claros
Selladores Para materiales claros
Lacas Para materiales claros
Pinturas látex Para todo tipo
Pinturas a base de aceite Para todo tipo o materiales espesos
(1) Anillo
(1) Anillo
(3) Anillos
(3) Anillos
(2) Anillos
(2) Anillos
Figura 5 - Para instalar la aguja/boquilla
Tapa
Boquilla
Anillo
retenedor
Anillo de
salida de
aire
Perilla de control de
salida de material
Resorte
Ensamblaje
de la aguja
Llave (Se encuentra
dentro del
compartimento
de almacenaje)
Información General de
Seguridad
( continuación)
