Dell Vostro 2520 (Mid 2012) User Manual
Page 38
Removing the Low-Voltage Differential Signaling (LVDS) Cable
1.
Follow the procedures in
Before Working Inside Your Computer
.
2.
Remove:
a) battery
b) hinge cover
c) keyboard
d) optical drive
e) palmrest
f) display assembly
g) display bezel
h) display panel
3.

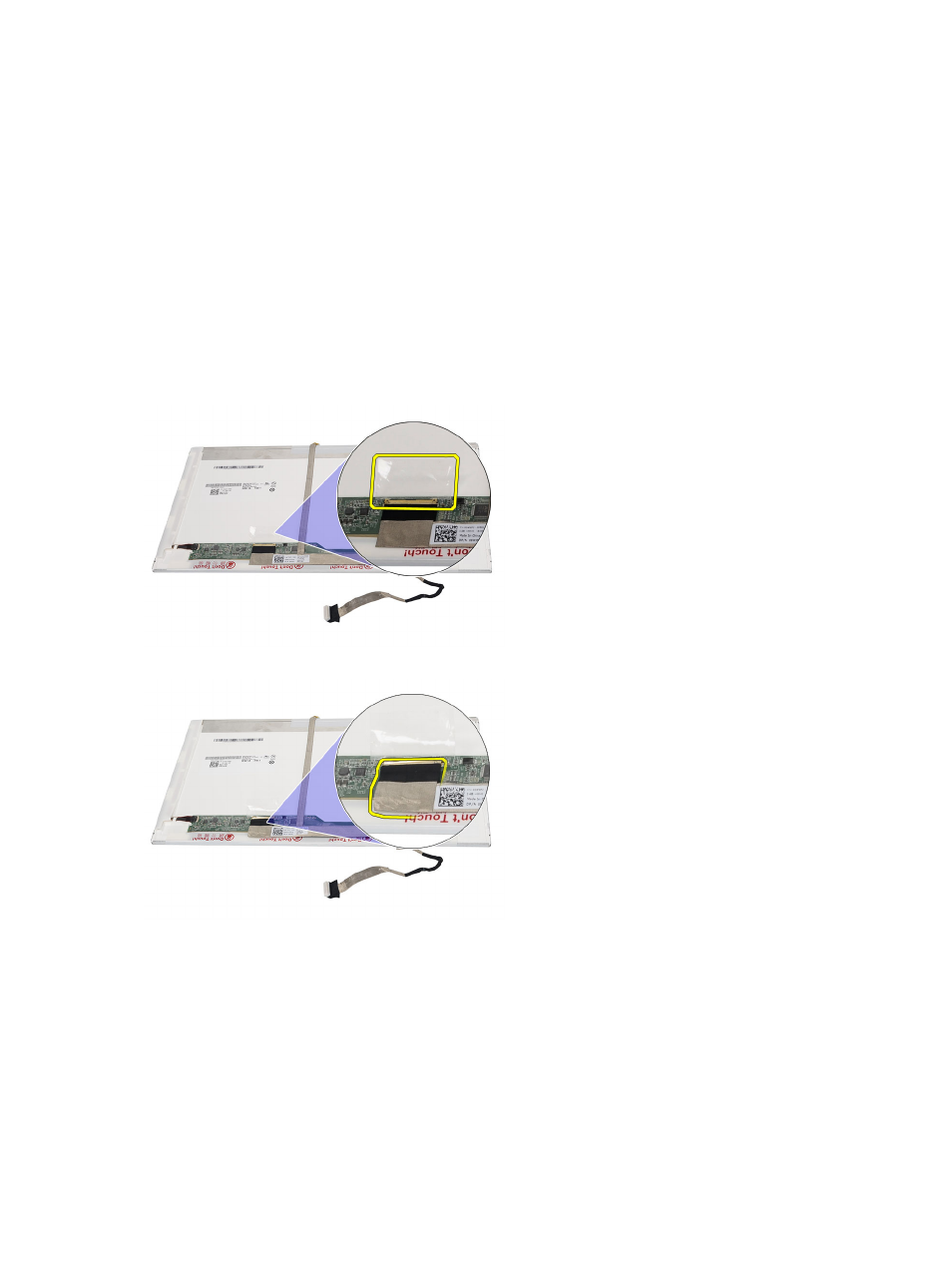

Peel off the tape securing the LVDS cable connection.
4.
Disconnect the LVDS cable from the display panel.
5.
Peel off the display cable from the adhesive affixing it to the display panel.
38
