Removing the heat-sink fan assembly – Dell Vostro 2520 (Mid 2012) User Manual
Page 24
4.
Follow the procedures in
After Working Inside Your Computer
.
Removing the Heat-Sink Fan Assembly
1.
Follow the procedures in
Before Working Inside Your Computer
.
2.
Remove:
a) battery
b) keyboard
c) palmrest
3.

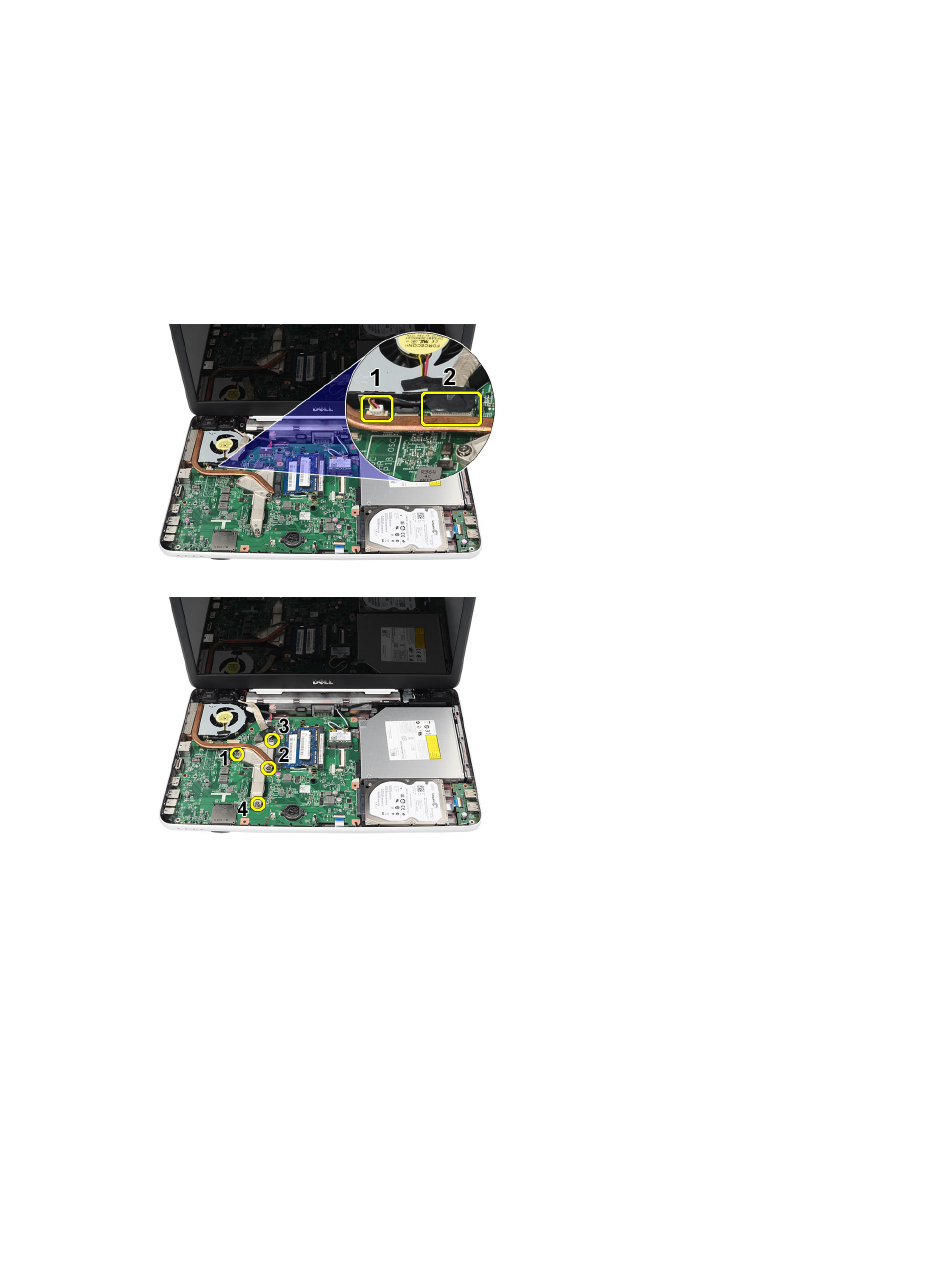

Disconnect the CPU-fan cable from the system board.
4.
Remove the captive screws that secure the heat-sink fan assembly by following the sequence in the image.
5.
Remove the heat-sink fan assembly from the computer.
24
