Display Assembly
Removing the Display Assembly
1.
Follow the procedures in
Before Working On Your Computer.
2.
Remove the battery.
3.
Remove the back panel.
4.
Remove the hard drive.
5.
Remove the base cover.
6.

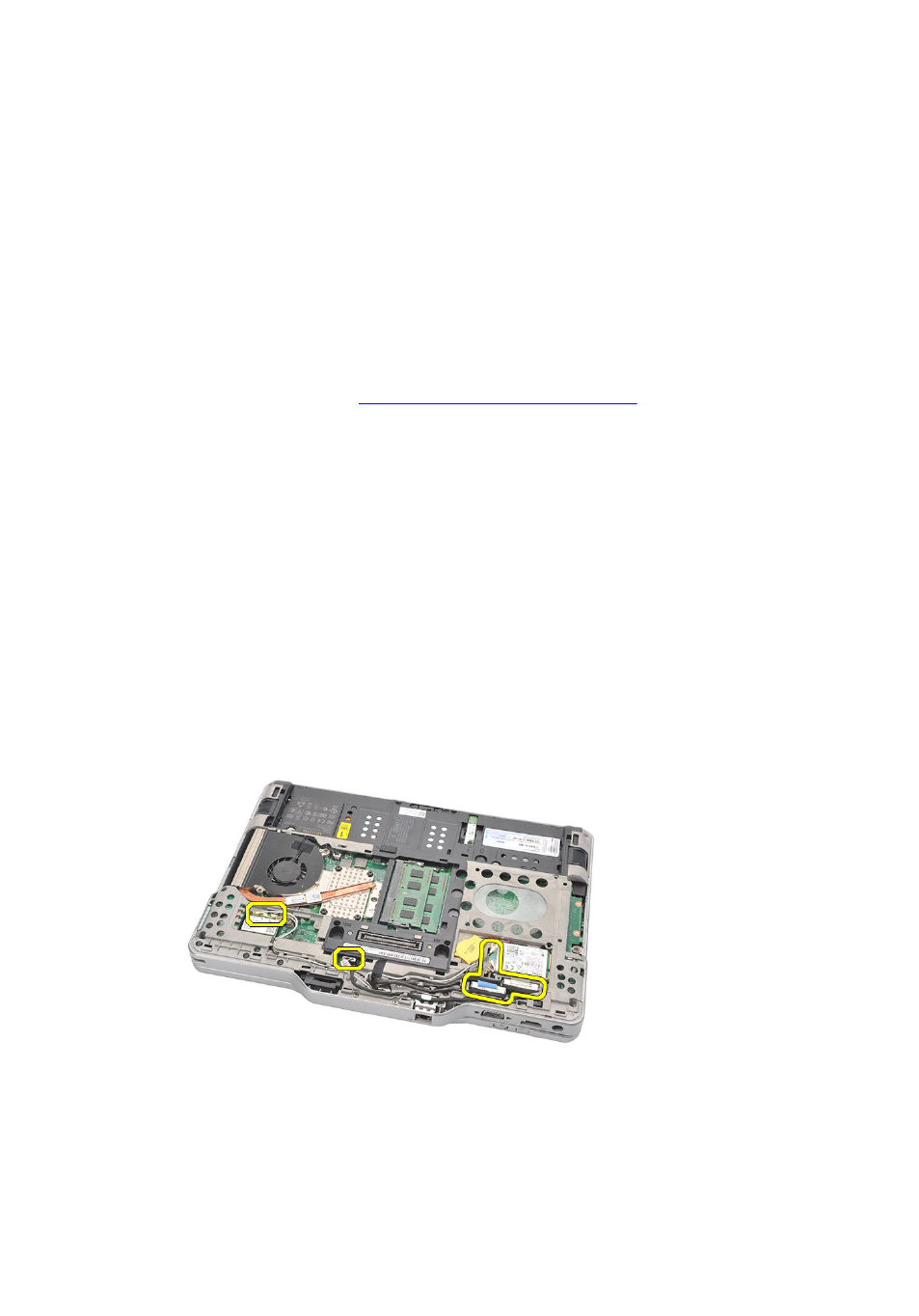

Disconnect the following cables from the bottom of the computer:
– WWAN
– WLAN
– Power connector
– LVDS
– function board
