Instalación y configuración del hardware
55

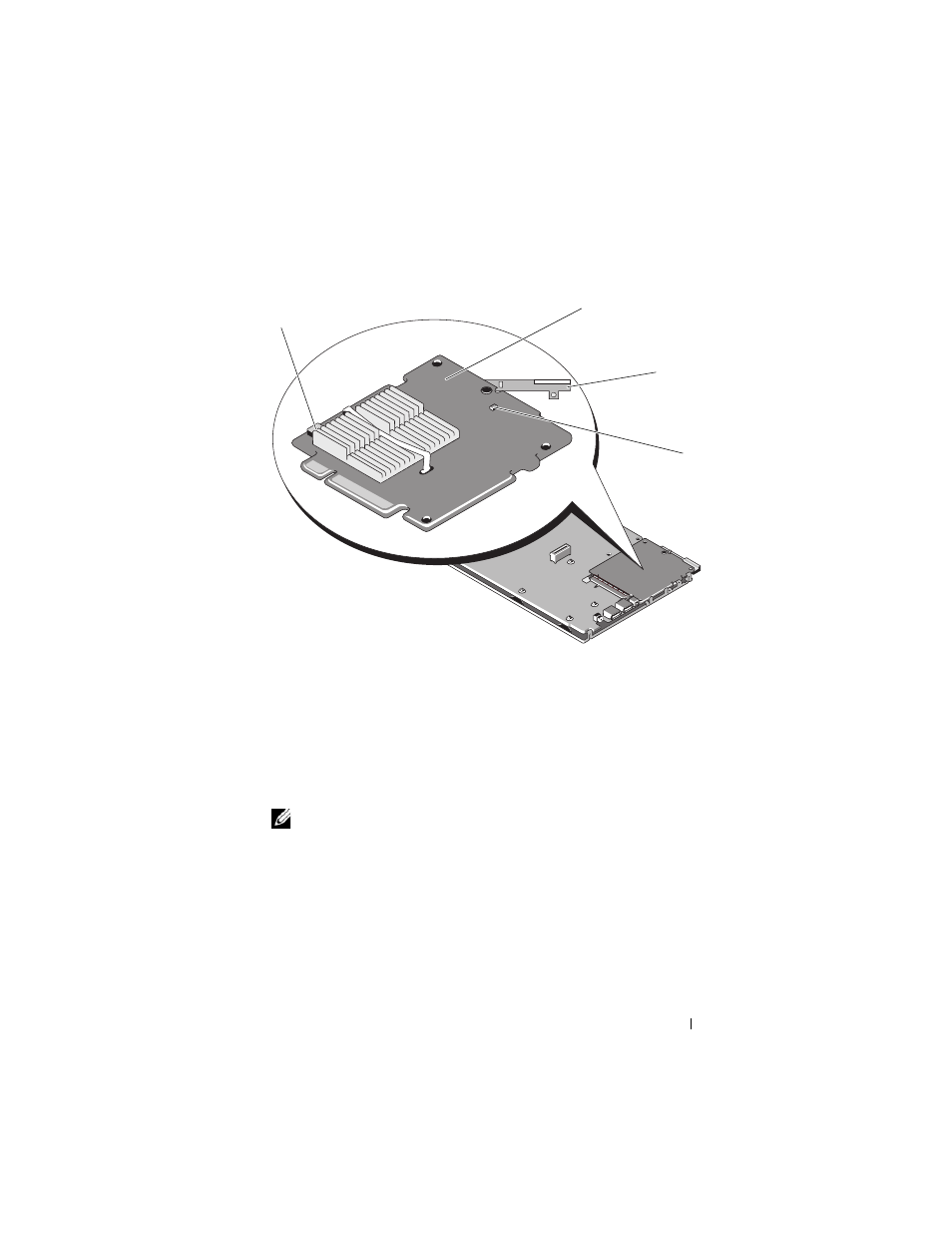

Ilustración 4-7. Extracción e instalación de la tarjeta controladora de almacenamiento
Para instalar la nueva tarjeta controladora de almacenamiento:
1 Desembale la nueva tarjeta controladora de almacenamiento y compruebe
si está dañada.
NOTA:
si la tarjeta está dañada, póngase en contacto con el servicio de
asistencia técnica de Dell.
2 Coloque la tarjeta controladora de almacenamiento en la placa base.
Alinee la tarjeta controladora de almacenamiento de modo que las
lengüetas de la bandeja de la placa base encajen en las muescas de los
bordes de la tarjeta controladora de almacenamiento.
3 Deslice la tarjeta controladora de almacenamiento hacia el conector de la
placa base hasta que la controladora de almacenamiento se asiente en
su lugar.
1 Conector del cable de la
batería 2 Tarjeta controladora de almacenamiento
3 Palanca de liberación 4 LED de la caché antigua
2
3
1
4
