52

Instalación y configuración del hardware

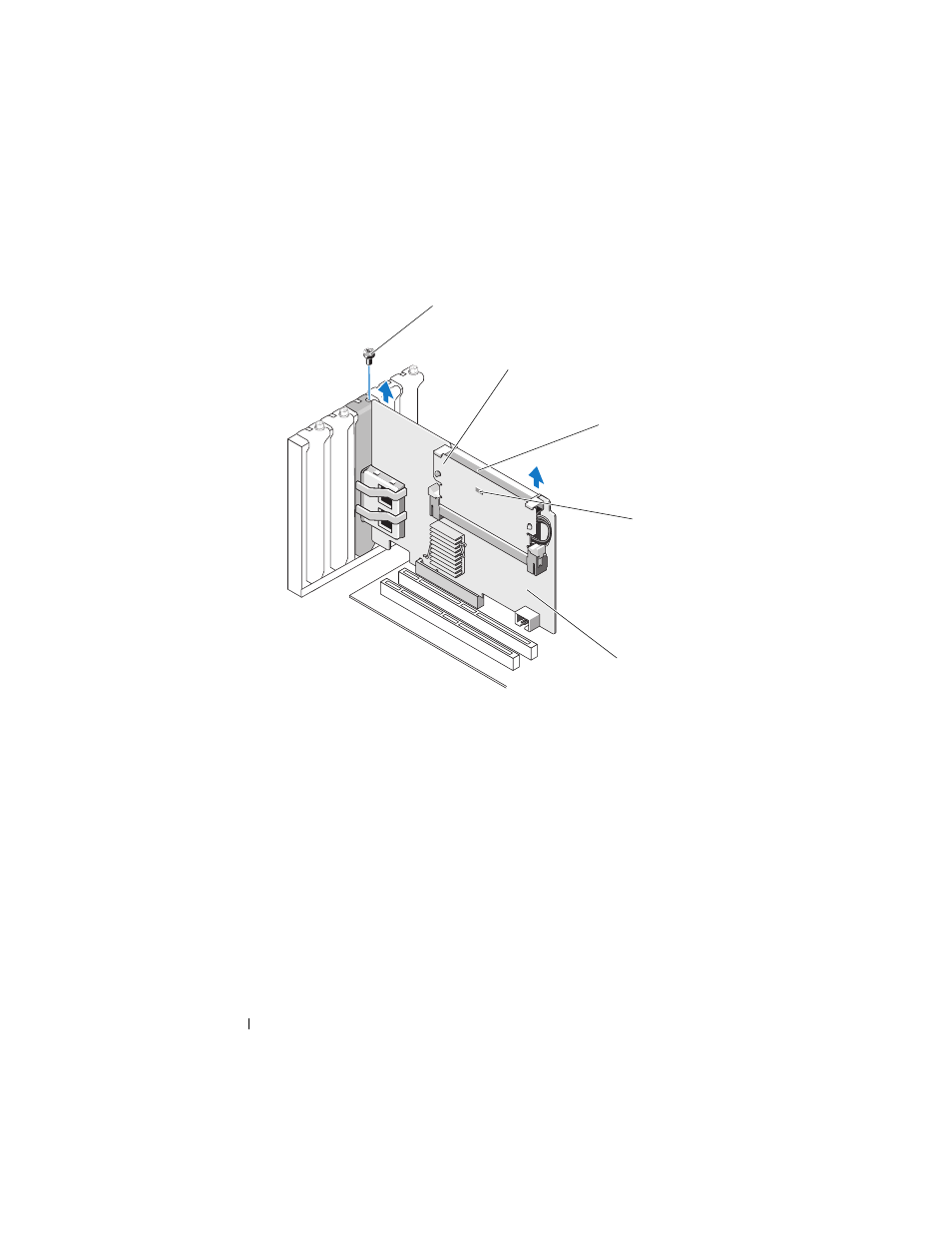

Ilustración 4-5. Extracción del adaptador PERC H800

5 Desconecte los cables de datos y el cable de la batería del PERC H700.

Extriaga los mecanismos de retención que haya, como, por ejemplo, un
tornillo del soporte que sujeta el PERC H700 al sistema, y extraiga con
cuidado la controladora de la ranura PCI-E del sistema.

1 Tornillo del soporte

2

Módulo de memoria

3 Batería

4

LED de la caché antigua

5 Adaptador PERC H800

5

4

2

1

3
