Conectores USB
Los conectores USB del sistema admiten periféricos compatibles con USB, como teclados, ratones e impresoras, y también pueden admitir dispositivos
compatibles con USB, como unidades de disquete y unidades ópticas. En la
figura B -5 se muestran los números de pata del conector USB, y en la tabla B -5 se
definen las asignaciones de patas para el mismo.

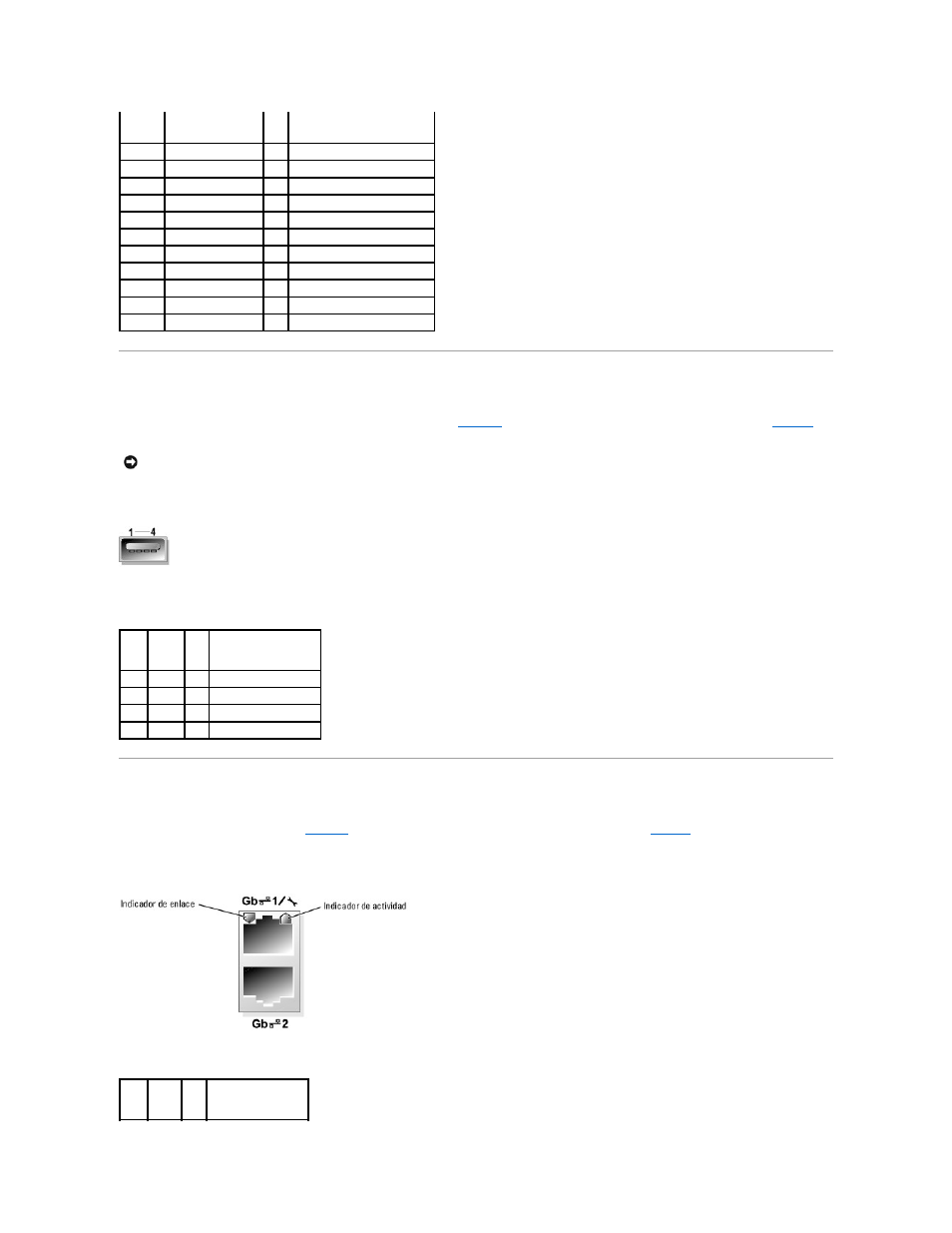

Figura B-5. Números de pata del conector USB
Tabla B-5. Asignaciones de las patas del conector USB
Conectores de NIC integrada
Cada una de las NIC integradas del sistema funciona como una tarjeta de expansión de red independiente y proporciona una comunicación rápida entre
servidores y estaciones de trabajo. En la
figura B -6 se muestran los números de pata para el conector de NIC, y en la tabla B -6 se definen las asignaciones de
las patas para los conectores.
Figura B-6. Conector de NIC
Tabla B-6. Asignaciones de las patas del conector de NIC
Pata Señal E/S Definición
1 RED S Vídeo rojo
2 GREEN S Vídeo verde
3 BLUE S Vídeo azul
4 NC - Sin conexión
5–8, 10 GND - Tierra de señal
9 VCC - V CC
11 NC - Sin conexión
12 Salida de datos DDC S Datos de detección del monitor
13 HSYNC S Sincronización horizontal
14 VSYNC S Sincronización vertical
15 NC - Sin conexión
AVISO: no conecte un dispositivo USB ni una combinación de dispositivos USB cuyo consumo máximo de corriente sea superior a 500 mA por canal o +5
V. Si se conectan dispositivos que superan este límite, es posible que los conectores USB se apaguen. Consulte la documentación suministrada con los
dispositivos USB para obtener información sobre sus consumos de corriente máximos.
Pata Señal E/S Definición
1 V CC - Voltaje de alimentación
2 DATA E Entrada de datos
3 +DATA S Salida de datos
4 GND - Tierra de señal
Pata Señal E/S Definición
