Dell PowerEdge Rack Enclosure 4220 - Manual (Page 95)

Installationsanleitung
93

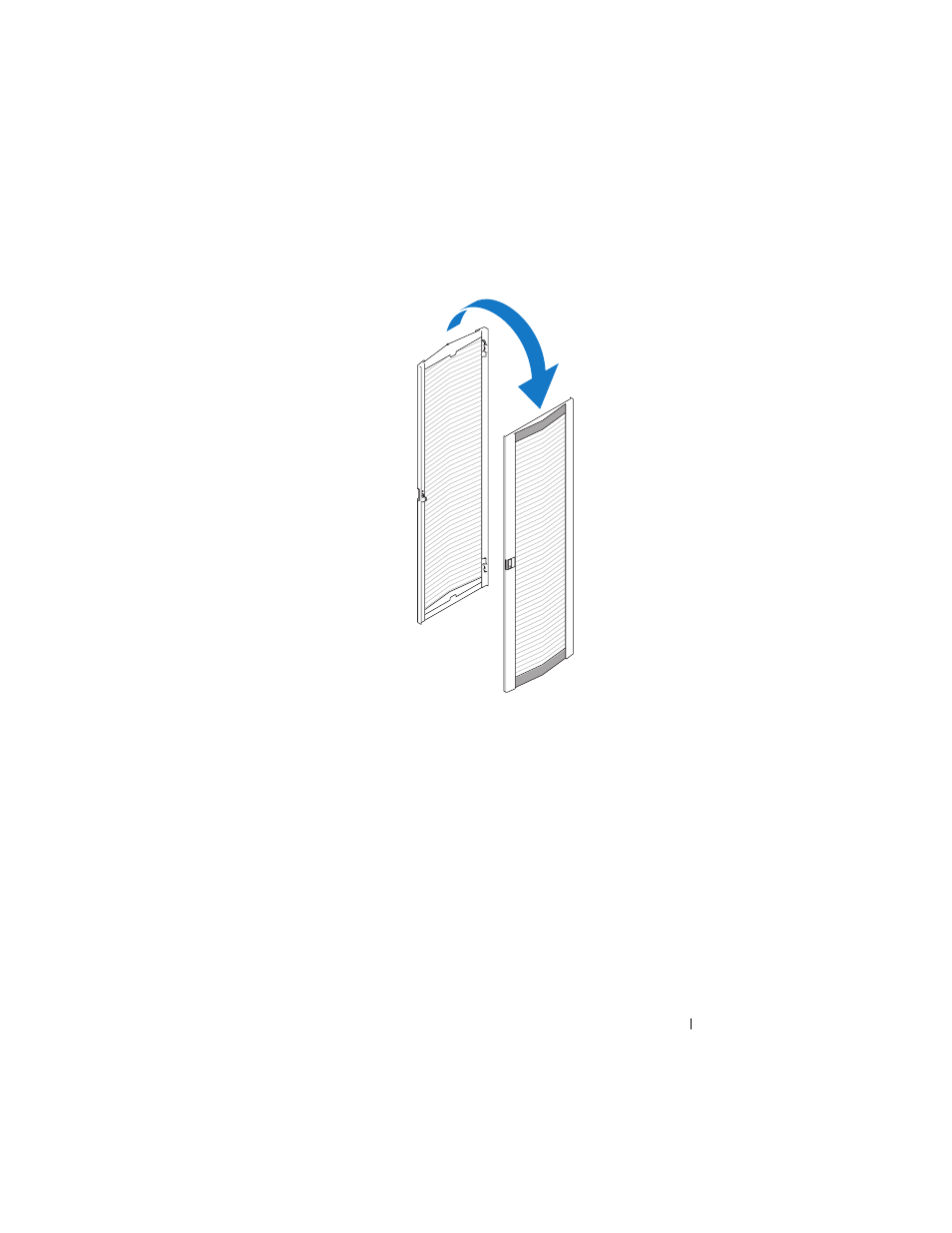

Abbildung 1-9. Vordere Tür umdrehen
6 Hängen Sie die vordere Tür wieder ein, indem Sie die unter „Entfernen
der vorderen Tür“ auf Seite 80 aufgeführten Schritte in umgekehrter
Reihenfolge ausführen.
7 Drehen Sie den Verriegelungshebel um.
a Entfernen Sie die beiden Kreuzschlitzschrauben, mit denen der
Verriegelungshebel am vertikalen Rahmenteil befestigt ist.
b Entfernen Sie den Verriegelungshebel und drehen Sie ihn um
180 Grad.
c Bringen Sie den Verriegelungshebel wieder am vertikalen Rahmenteil
des anderen Racks an. Richten Sie dabei die Löcher der Verriegelung
nach den Löchern am Rahmen aus und bringen Sie die zwei
Kreuzschlitzschrauben wieder an. Siehe Abbildung 1-10.
