90
Installationsanleitung

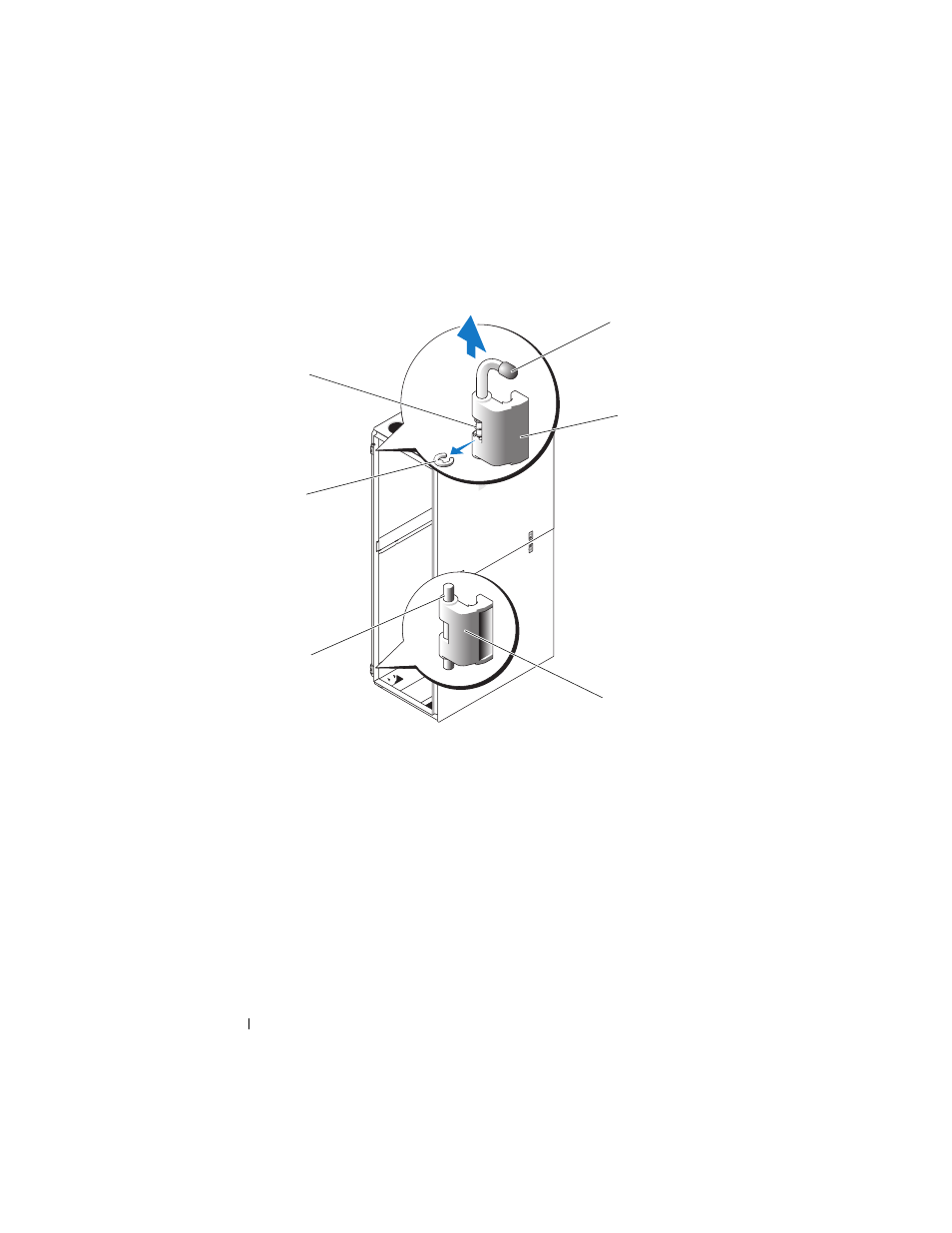

Abbildung 1-7. Scharniere für die vordere Tür abnehmen
c Nehmen Sie die Scharnierfeder aus dem Scharniergehäuse.
d Bewahren Sie den Scharnierstift, den Halteclip und die Feder gut auf.
e Entfernen Sie mit einem 4-mm-Inbusschlüssel die Inbusbolzen, mit
deren Hilfe das Scharniergehäuse am Rack befestigt ist. Bewahren Sie
die Bolzen zusammen mit dem Scharnierstift, dem Halteclip und der
Scharnierfeder auf.
1 Scharnierstift 2 Oberes Scharnier
3 Unteres Scharnier 4 Scharnierleiste
5 Halteklemme 6 Scharnierfeder
1
6
5
2
3
4
