Page 17

4 Extraiga suavemente de la ranura del soporte de montaje los cables conectados a la tarjeta secundaria.
5 Retire los dos tornillos que sujetan el soporte de montaje al chasis y extraiga del sistema el módulo
de ventilador de PCI. Vea la figura 1.

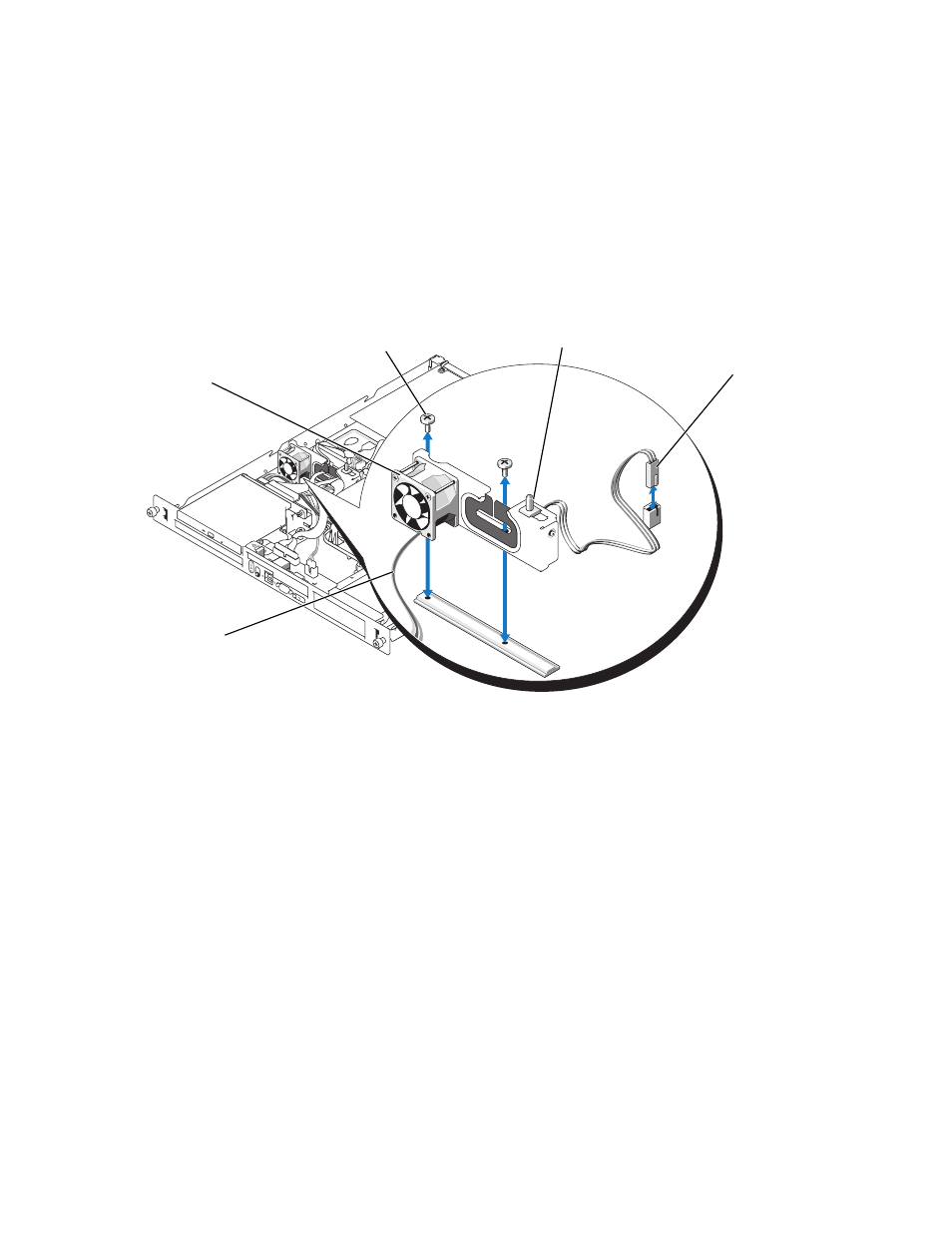

Figura 1.
Instalación y extracción del módulo de ventilador de PCI
Instalación del módulo de ventilador de PCI
1 Ponga el módulo de ventilador de PCI sobre los orificios de montaje del chasis del sistema y coloque
los dos tornillos para ajustar el soporte de montaje al chasis. Vea la figura 1.
2 Conecte el interruptor de intrusión en el chasis al conector INTRUSION_SWITCH de la placa base.
3 Conecte al conector del ensamblaje del ventilador del sistema el cable de alimentación del módulo
de ventilador.
4 Pase por la ranura del soporte de montaje los cables conectados a la tarjeta secundaria.
5 Cierre el sistema. Consulte "Cierre del sistema" en la Guía de instalación y solución de problemas.
1
Ventilador de PCI
2
Tornillos (2)
3
Interruptor de intrusión
en el chasis
4
Conector del interruptor
de intrusión
5
Cable de alimentación
del ventilador
5
1
4
3
2
