Pci ファンモジュールの取り付け – Dell PowerEdge 850 User Manual
Page 12

4
ドーターカードに接続されているケーブルを取り付けブラケットのスロットから慎重に取り外
します。
5
取り付けブラケットをシャーシに固定している 2 本のネジを取り外し、PCI ファンモジュール
をシステムから取り外します。図 1 を参照してください。

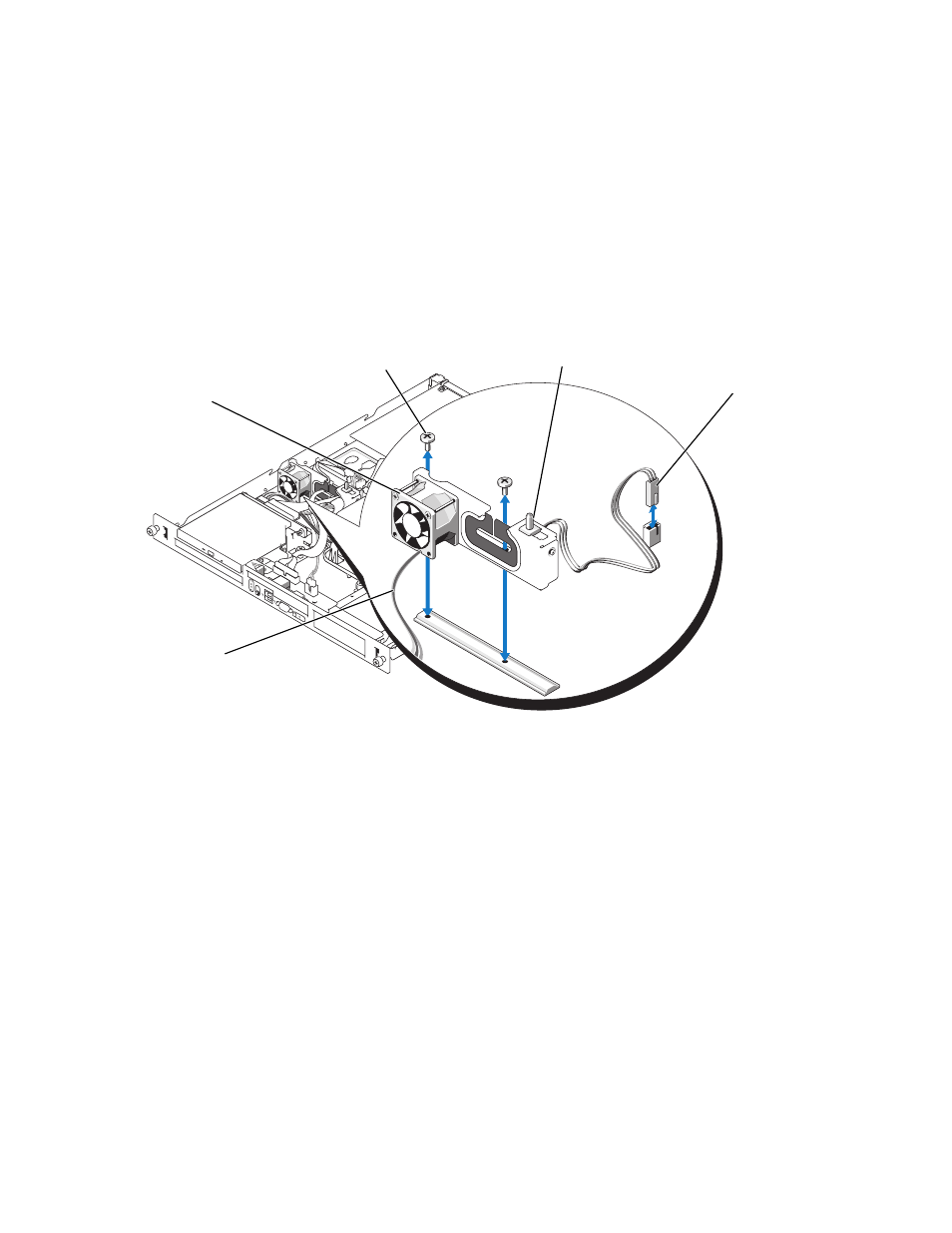

図 1 PCI ファンモジュールの取り付けおよび取り外し
PCI ファンモジュールの取り付け
1
PCI
ファンモジュールをシステムシャーシ内の取り付け穴の上に置き、2 本のネジを取り付け
て、取り付けブラケットをシャーシに固定します。図 1 を参照してください。
2
システム基板上の INTRUSION_SWITCH コネクタにシャーシイントルージョンスイッチを接続
します。
3
ファンモジュールの電源ケーブルをシステムファンアセンブリのコネクタに接続します。
4
ドーターカードに接続されているケーブルを取り付けブラケットのスロットに通します。
5
システムカバーを閉じます。『インストール & トラブルシューティング』の「システムカバーの
取り付け」を参照してください。
1
PCI ファン
2
ネジ(2)
3
シャーシイントルージョンスイッチ
4
イントルージョンスイッチコネクタ
5
ファンの電源ケーブル
5
1
4
3
2
