Page 142

140
4 柱型ラックの取り付け
スタティックレールを使用するシステムの取り付け
システムをラックに取り付けるには、次の手順を実行します。
1
システムの正面からシャーシを持ち上げて、シャーシレールがラックのマウントレールにはま
るように位置を合わせます。
2
シャーシをマウントレールの一番奥まで押し込みます(図 1-10 を参照)。
3
シャーシ正面パネルの両方の蝶ネジを締めます。
4
必要に応じて、オプションの前面ベゼルを取り付けます。システムに同梱のマニュアルに記載
されているベゼルの取り付け手順を参照してください。

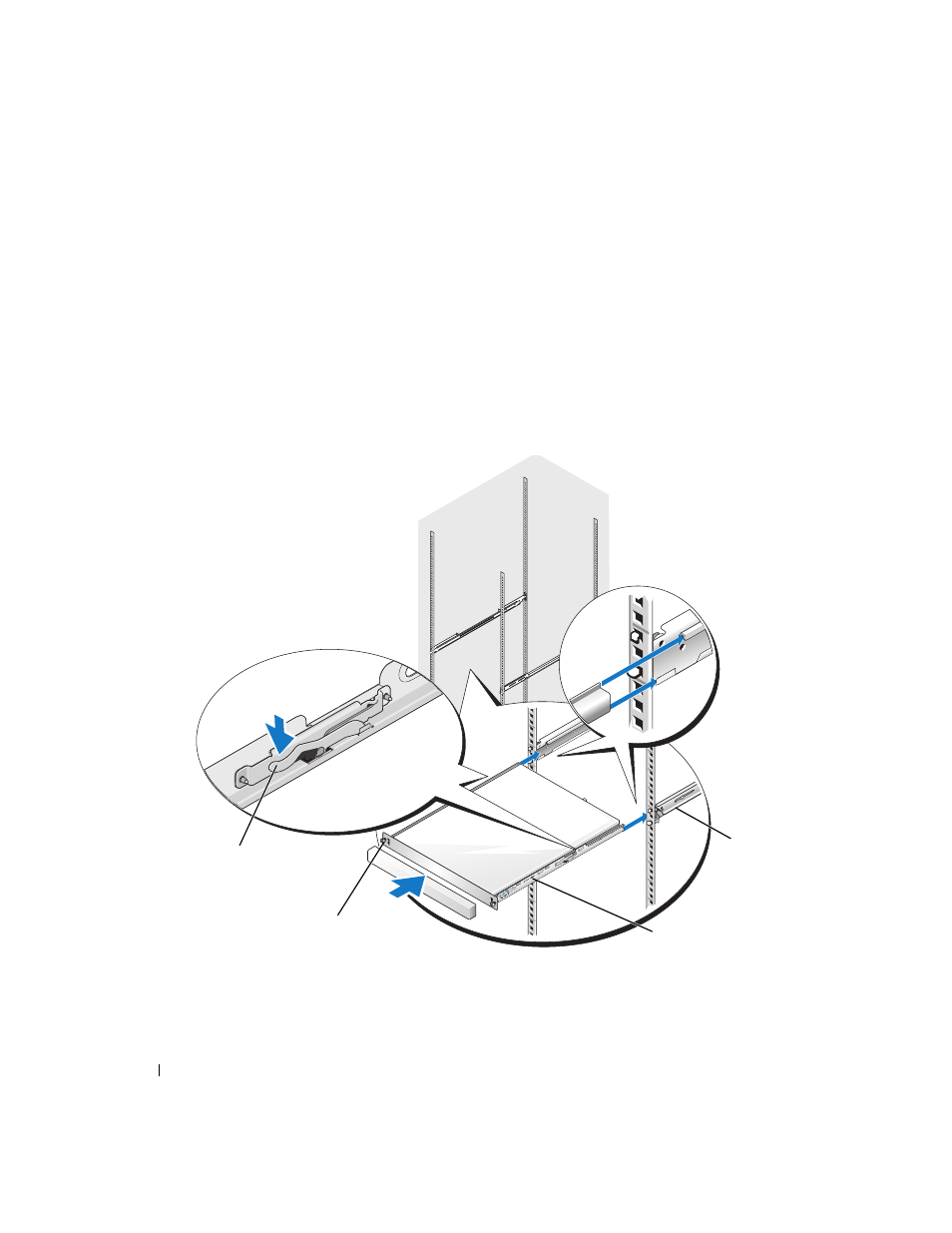

図 1-10 スタティックレールを使用するシステムの取り付け
1
マウントレール(2)
2
シャーシレールモジュール(2)
3
蝶ネジ(2)
4
リリースラッチ(2)
1
3
4
2
