Montage in einem Rack mit vier Stützen
103
Installation des Kabelführungsarms
ANMERKUNG:
Sie können den Kabelführungsarm an der rechten oder der linken Montageschiene befestigen,
je nachdem, wie Sie die Systemkabel verlegen wollen.
1 Drücken Sie auf der Ablage gegebenenfalls auf die Sperrklinke in der Mitte des Kabelführungsarm-
halters, und kippen Sie den Halter nach unten (siehe Abbildung 1-12).
2 Befestigen Sie auf der Systemrückseite die Sperrklinke am vorderen Ende des Kabelführungsarms
an der inneren Halterung des Schienensatzes, bis die Verbindung einrastet (siehe Abbildung 1-13).
3 Befestigen Sie die Sperrklinke am losen Ende des Kabelführungsarms an der äußeren Halterung
des Schienensatzes, bis die Verbindung einrastet (siehe Abbildung 1-13).

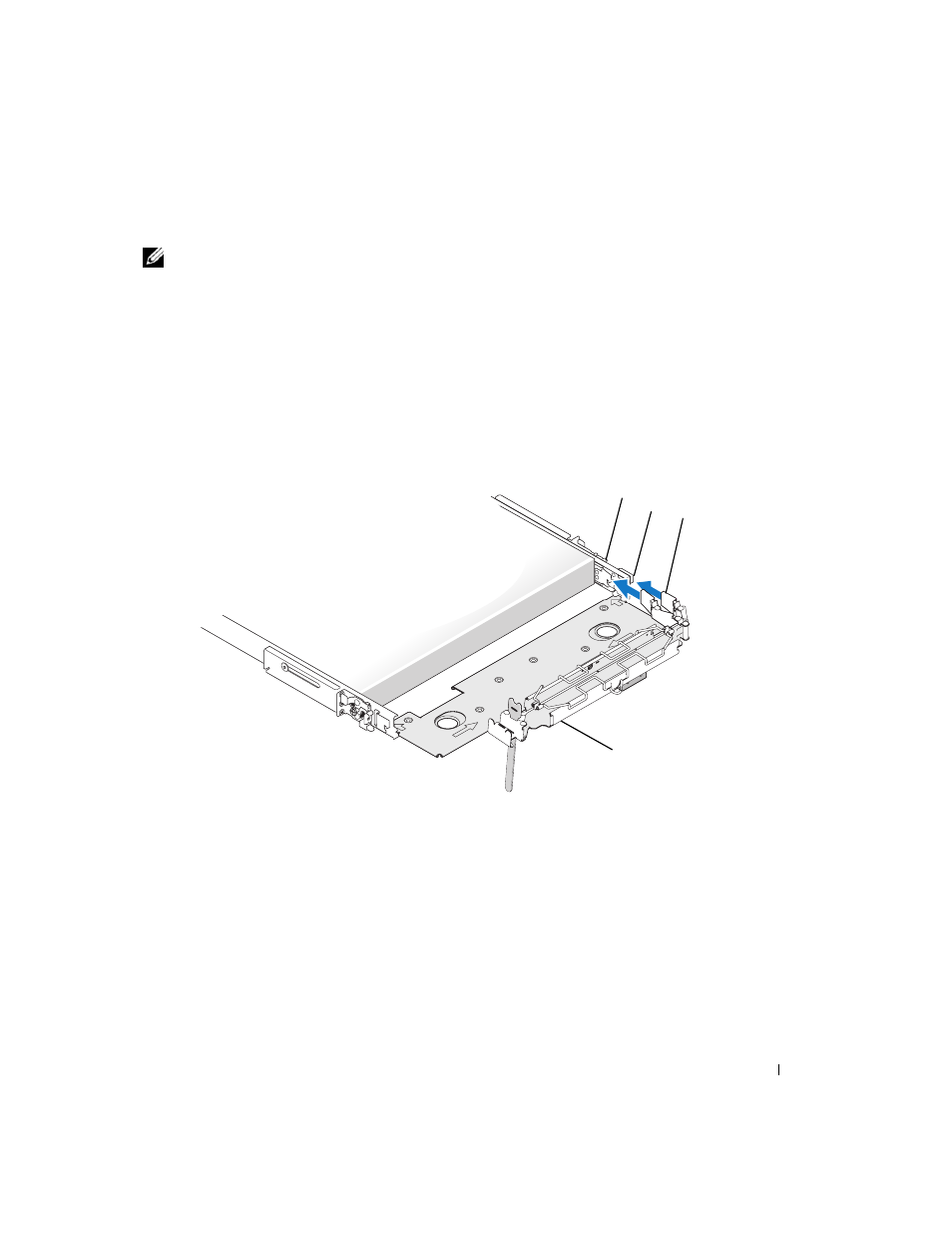

Abbildung 1-13. Installation des Kabelführungsarms
1 Montageschienen (2) 2 Halterungen (2) 3 Sperrklinken (2)
4 Kabelführungsarm
Systemrückseite
1
2
4
3
