15
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DE 40"
NOTA: Asegúrese de quitar
la banda de puesta a tierra
provista.
Conexión eléctrica directa al cortacircuito, a
la caja de fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado fl exible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homólogo UL a cada extremidad del cable. A la extremidad
del electrodoméstico, el cable pase a través del agujero
de la conexión directa (ver fi gura 5) en el cordón de la
placa de montaje. El tamaño de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al régimen del electrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco) (vea fi gura 5):
1. Desconecte el suministro eléctrico.
2. Quite la banda de puesta a tierra de la caja de
empalmes y del marco de la estufa.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodoméstico y el
alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentación
Caja de
empalmes
Alambre blanco
Conductor de
unión listado-UL
(listado-CSA)
Cable de la
estufa
Alambre
desnudos
o verdes
Alambre neutro
(blanco)
Alambres
negros
Alambres
rojos
NOTA: Asegúrese de quitar
la banda de puesta a tierra provista.
Donde los códigos locales NO permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco), o si está conectado con un sistema a
4 alambres (vea fi gura 6):
1. Desconecte el suministro eléctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del
electrodoméstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Cable de la fuente de
alimentación
Caja de
empalmes
Alambre blanco
Conductor de
unión listado-UL
(o listado-CSA)
Cable de la
estufa
Alambre
desnudo
o verde
Alambre blanco
Alambre
desnudo
o verde
Alambres
rojos
Alambres
negros

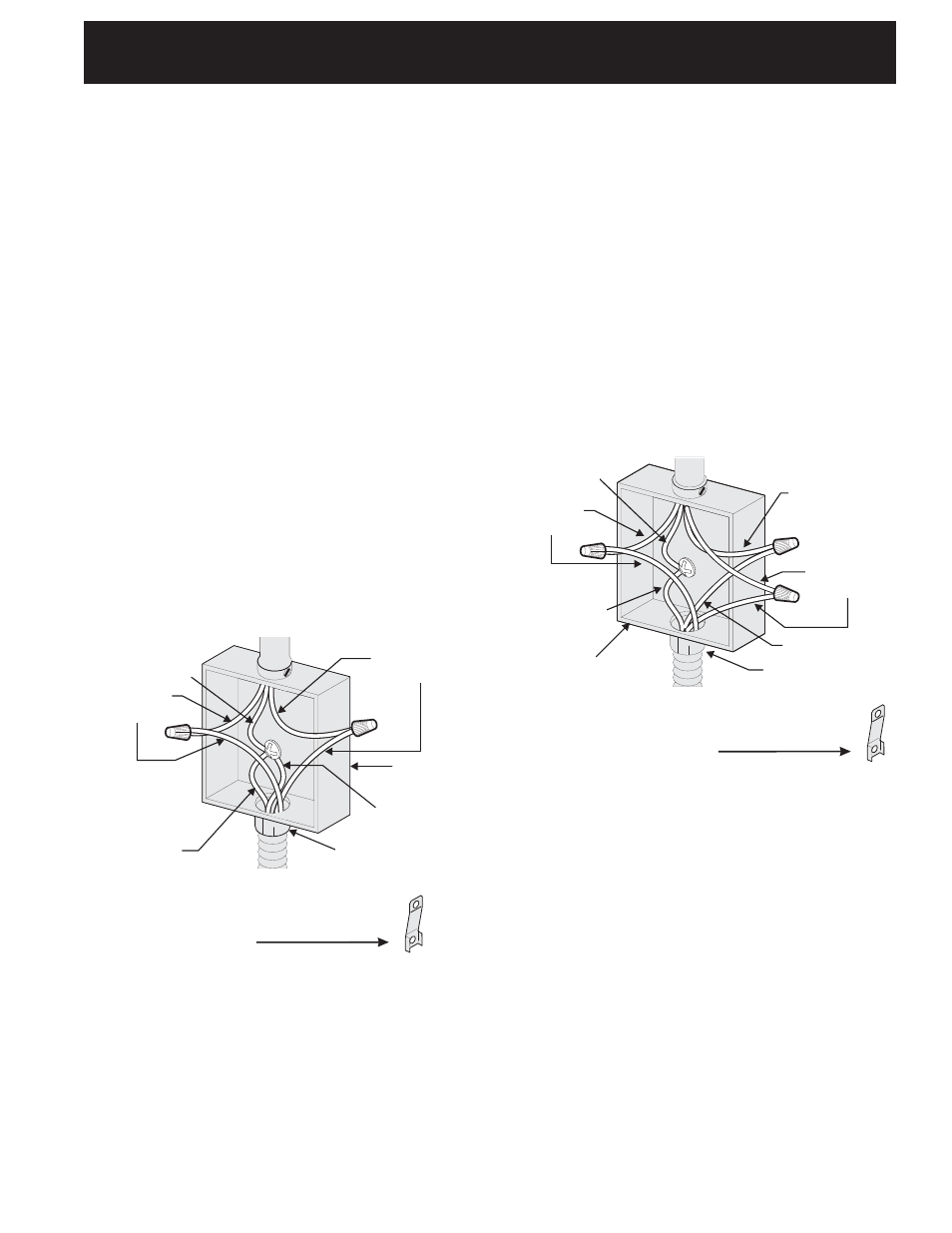

Figura 5
Sistema Eléctrico a 3 Alambres (Neutral puesta a tierra)
(Ejemplo: Caja de empalmes)
Figura 6
Sistema Eléctrico a 4 Alambres
(Ejemplo: Caja de empalmes)
