14
INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DE 40"

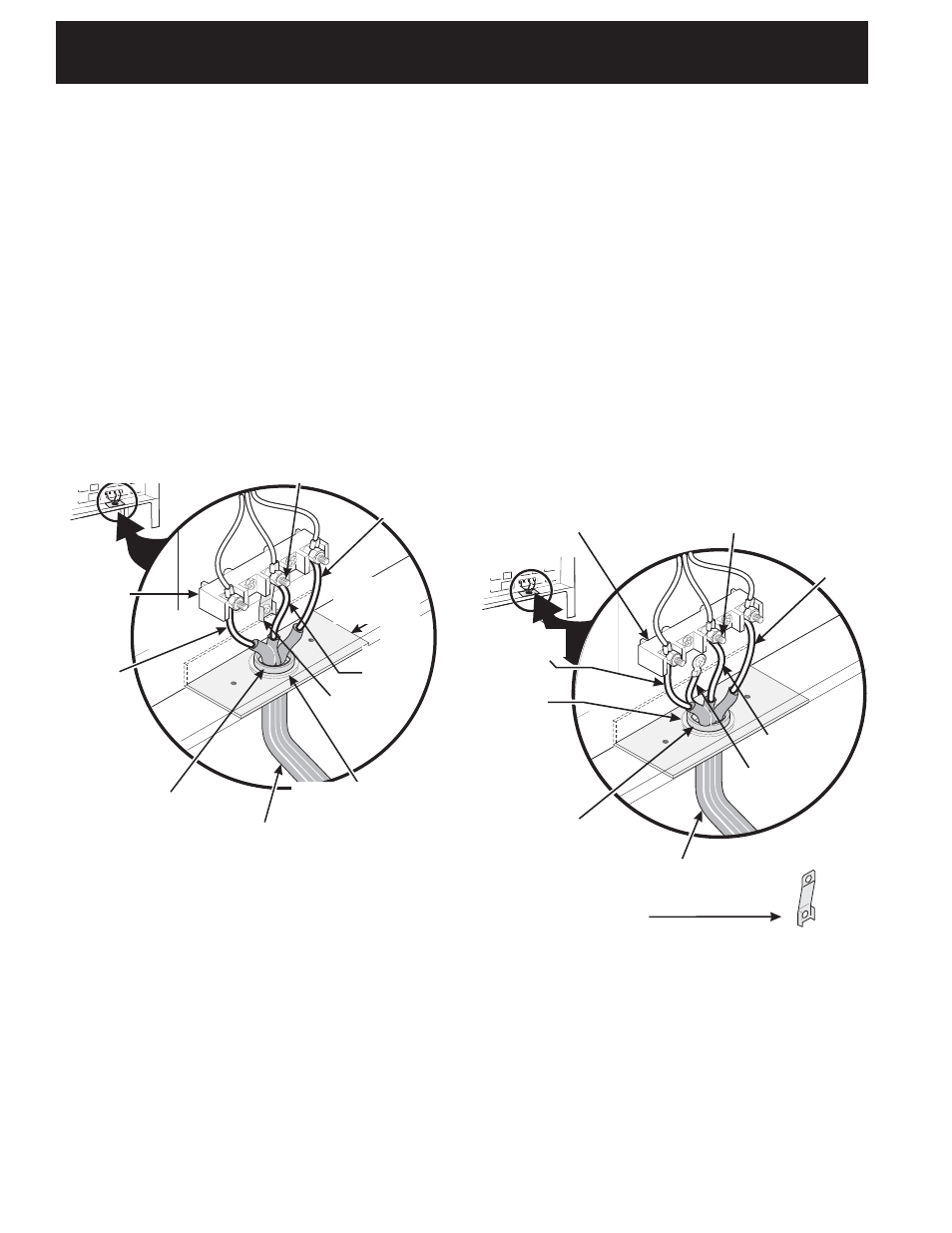

Figura 3
3. Conexión eléctrica a la cocina
Conexión del cable a tres alambres la cocina
Si los códigos locales permiten la conexión del conductor a
tierra del armazón al alambre neutral del cable de bronce
del suministro eléctrico (vea fi gura 3).
1. Retire los 3 tornillos de la parte baja de la cubierta del
cable trasero (cubierta de acceso), luego levante la
cubierta hacia arriba para tener acceso al bloque de
conexión del borne terminal (vea fi gura 2).
2. Utilizar los tuercas suministraron en el paquete de la
literatura para conectar la parte neutral del cable de
bronce de suministro eléctrico al terminal plateado que
se encuentra al centro del bloque terminal y, conectar
los otros alambres a los terminales externos. Aparee
los alambres y los terminales según el color (alambres
rojos conectados al terminal derecho, alambres negros
conectados al terminal izquierdo) (vea fi gura 3).
3. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Terminal plata
Alambre
rojo
1 1/8" (2.9 cm) Agujero
de la conexión directa.
Retira la arandela pre-
cortada para 1 3/8" (3.5
cm) Dia. agujero.
Hacia el 240 V
Receptáculo.
Una arazadera de
releva provista debe
de estar instalada a
está ubicación.
Alambre
Negro
Bloque
terminal
Neutro
(Alambre
Blanco)
Banda de
puesta a
tierra
Cordón de
la placa de
montaje
Conexión del cable de cuatro conductores a
la cocina.
1. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero, luego levante la cubierta hacia
arriba para tener acceso (cubierta de acceso) al
bloque de conexión del borne terminal (vea fi gura 2).
2. Retire la correa de la base del bloque terminal y del
armazón del electrodoméstico. Retenga el tornillo de
la base.
3. Utilizar los tuercas suministraron en el paquete de la
literatura para conectar
el alambre de tierra (verde)
del cable de bronce del suministro eléctrico al
armazón del electrodoméstico con el tornillo de la
base, usando el hoyo del armazón por donde retiró
la correa de la base (vea fi gura 4).
4. Conecte el alambre neutral (blanco) del cable de
cobre del suministro eléctrico al terminal plateado
del centro del bloque terminal y, conecte los otros
alambres a los terminales externos.
5. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Figura 4
Bloque terminal Terminal plata
Alambre
Rojo
Neutro
(Alambre
Blanco)
Puesta a tierra
(cable de
cobre)
Hacia el 240 V receptáculo
Una arazadera de
releva provista debe de
estar instalada a está
ubicación.
1 1/8" (2.9 cm)
Dia. Agujero
de la conexión
directa. Retira
la arandela pre-
cortada para 1
3/8" (3.5 cm)
dia. agujero.
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Alambre
Negro
