Baumer MDFM 20I9424/KS35PC270 - Manual

MDFM 20I9424/KS35PC270
10166037
Í?*0\EВВ*В{О
1/2
IND. CONT. EQ.
1DD2
Magnetische Geber
Magnet encoder
Detecteur magnétique
Lineares
Ausgangssignal
Linear output
signal
Sortie linéaire
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

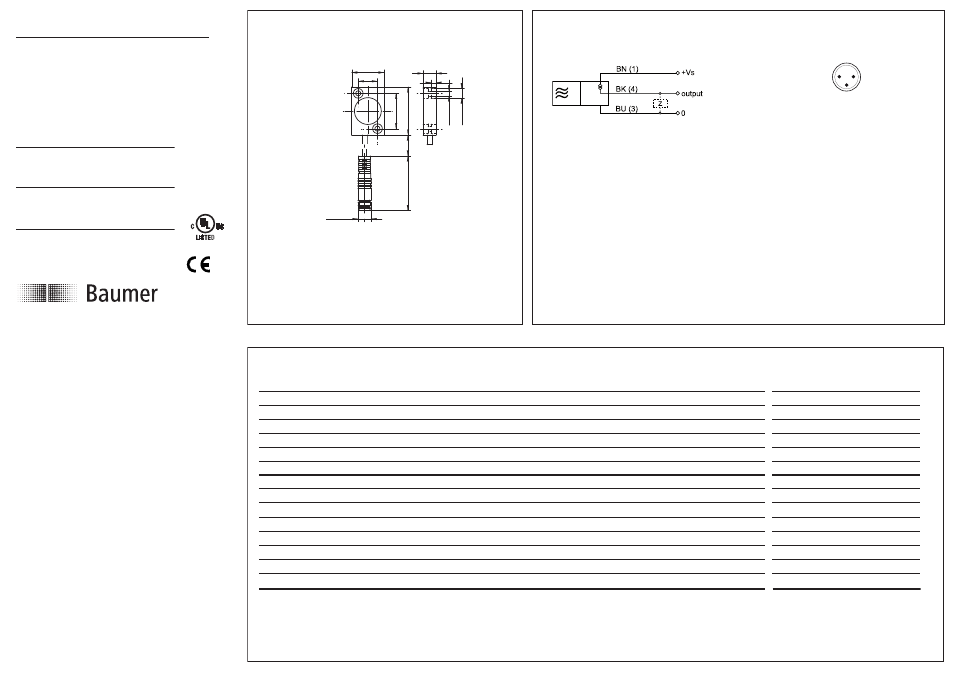

Abmessungen
Dimensions
Dimensions
3
0
20 8
12
2
2
3,1
6
ш 3
,1
ш
L
3
4
c
a
.
M8 x 1
Alle Masse in mm
All dimensions in mm
Toutes les dimensions en mm
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
BN = Braun / brown / brun
BK = Schwarz / black / noir
BU = Blau / blue / bleu +V S 0V
output
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Betriebsspannungsbereich (UL-Class 2) Voltage supply range (UL-Class 2) Plage de tension (UL-Class 2)
Stromaufnahme Current consumption Consommation
Lastwiderstand Load resistance Résistance de charge
Verpolungsfest Reverse polarity protection Protégé contre inversion polarité
Arbeitstemperatur Operating temperature Température de fonctionnement
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Material aktive Fläche Material active face Matériau face active
Drehwinkelbereich Angular range Plage angulaire
Arbeitsabstand Working distance Portée max.
Ausgangssignal Output signal Signal de sortie
Axialer Versatz max. Axial misalignment max. Désalignement axial max.
Auflösung Résolution Résolution
System-Genauigkeit System accuracy Précision de système
Schutzart Protection class Classe de protection
Gehäusematerial Housing material Matériau de boîtier
+-0,25%
0,09°
0,4 mm
5 mm, magnet 11052886
270°
PBTP
Messing vernickelt/brass nickel plated
IP 67
-40...+85°C
ja/yes/oui (VS zu/to/vers GND)
ja/yes/oui
4...20 mA
500 / 1000 Ohm
< 30 mA
15...30 VDC
Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
